Твердомеры динамические портативные ТВМ предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле...
Полное описание
Производитель«Восток-7», Россия
В наличии
Цена от 01.03.22, для уточнения актуальной стоимости просим связаться с менеджером.
41 311
-+Купить
  • Обзор
  • Характеристики
  • Отзывы1
«Восток-7», Россия

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Назначение средства измерений:

Твердомеры динамические портативные ТВМ предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

Описание средства измерений:

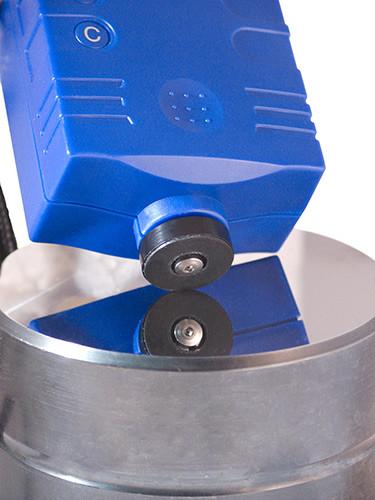

Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. Твердомеры выполнены в виде электронного блока и индентора в едином корпусе. Индентор (внутри которого размещён магнит, а на конце расположен твёрдосплавный шарик) приводится в действие пружиной, ударяется о контролируемую поверхность и отскакивает. Перемещаясь внутри катушки индуктивности, индентор своим магнитным полем наводит в ней ЭДС индукции, величина которой пропорциональна скорости индентора. Результаты обрабатываются и представляются в виде значения твёрдости

Отличительные особенности модификаций ТВМ 1500:

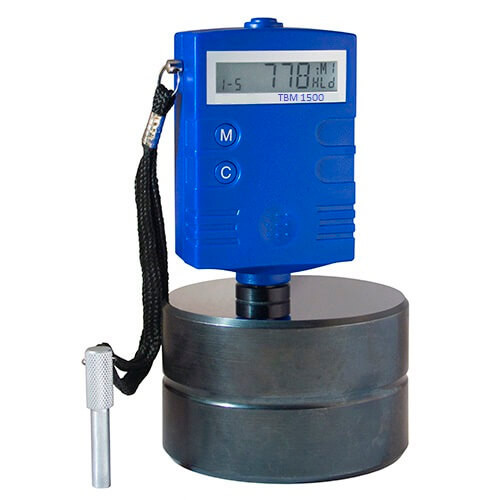

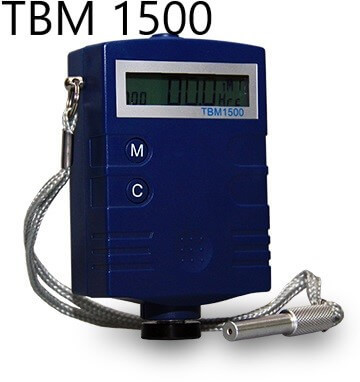

Твердомеры выполнены в виде электронного блока и датчика с индентором в едином корпусе: при таком моноблочном исполнении исключён риск обрыва соединительного кабеля между блоком и индентором - частая "болезнь" твердомеров с раздельными элементами электронного блоки и датчика с индентором. Корпус твердомера обладает миниатюрными размерами для удобного размещения в ладони.

Электронный блок твердомера позволяет сохранять результаты измерений в памяти твердомера, вычислять среднее значение из серии измерений с отображением на дисплее, имеется функция автоматического отключения питания прибора с целью увеличения продолжительности работы с прибором на одном заряде батареи. Ударный боёк индентора твердомера изготовлен из твёрдосплавного шарика производства швейцарской фирмы Saphirwerk Industrieprodukt AG, что позволяет гарантировать десятки тысяч измерений и десятилетия эксплуатации прибора без замены индентора и без потери точности измерений.

Твердомеры имеют необходимый функционал для измерений по всем стандартизированным в России шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), при этом диапазон по шкале Бринелль (HB) расширен с целью контроля твёрдости изделий из мягких металлов: алюминия, меди, латуни и др. - отсутствует в приборах других отечественных производителей.

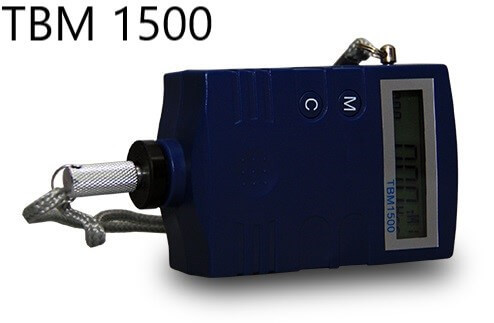

В модификации ТВМ 1500 взвод бойка осуществляется шомполом, который для удобства всегда привязан к корпусу твердомера. Среднее время 1-го измерения твёрдости прибора с шомпольным взводом составляет 4-7 секунд. В твердомере используется индентор тип D, замена на другие типы инденторов не предусмотрена.

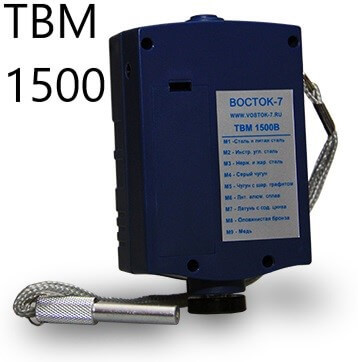

В электронный блок твердомера заведены 9 типов измеряемых металлов: различные стали, чугун, алюминий, латунь, бронза и медь, что позволяет получить максимально точные результаты значений твёрдости по шкалам Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), связь электронного блока с компьютером не предусмотрена.

Диапазон измерения твердости шкалам, ед. твёрдости:
HRC
от 20,0 до 70,0
HRB от 80 до 100
HRA от 80 до 86
HB от 90 до 450
HV от 400 до 850
HSD от 30,0 до 99,9
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам, ед. твёрдости:
HRC ±2
HRB ±3
HRA ±2
HB ±12
HV ±15
HSD ±2
Положения ударного датчика к поверхности, градусы 90
Тип индентора D
Масса индентора, г 5,5
Диаметр твердосплавного шарика индентора, мм 3
Шероховатость контролируемой поверхности, Ra, мкм, не более 3,2
Общее количество запоминаемых измеренных значения твёрдости, не менее 99
Время непрерывной работы при полной зарядке, мин, не менее 120
Диапазон рабочих температур, °С
от минус 10 до плюс 40
Габаритные размеры, мм, не более: длина´ ширина ´ высота
100 ´ 60 ´ 33
Масса твердомера, кг, не более:
0,15
Средний срок службы, лет, не менее
7
Потребляемая мощность, Вт, не более:  -
Погрешность, не более ±5 % Мпа (Н/мм2)

ДИАПАЗОН ИЗМЕРЕНИЙ И ПЕРЕВОДА:

Материал HLD HRC HRB HRA HB HV HSD σb (Н/мм2)
Сталь и литая сталь
300…900 20,0…67,9 59,6…99,5 30…88 80…647 80…940 32,5…99,5 375…1710
Инструментальная углеродистая сталь
300…840 20,5…67,1 80…898 1170…2639
Нержавеющая сталь и жаростойкая сталь
300…800 19,6…62,4 46,5…101,7 85…655 85…802 740…1725
Серый чугун
360…650
93…334
Чугун с шаровидным графитом
400…660 131…387
Литейный алюминиевый сплав
174…560 30…159
Латунь с высоким содержанием цинка
200…550 13,5…95,3 40…173
Оловянистая бронза
300…700 60…290
Медь
200…690 45…315

ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С.
