X.F. твердомер (дюрометр) Шора тип D
- Обзор
- Характеристики
- Отзывы0

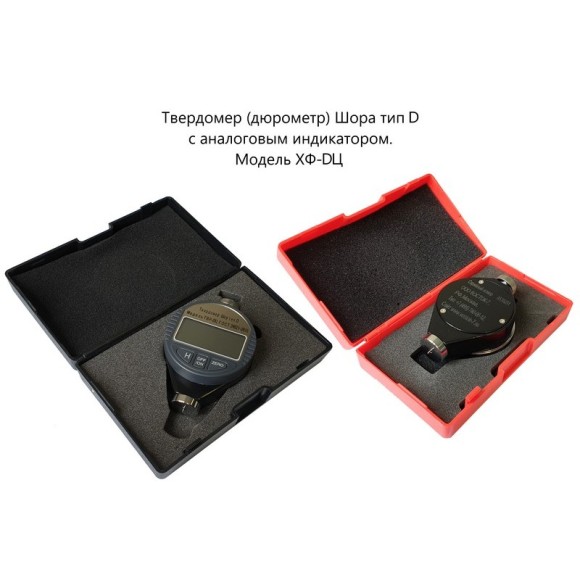

Варианты исполнения приборов:

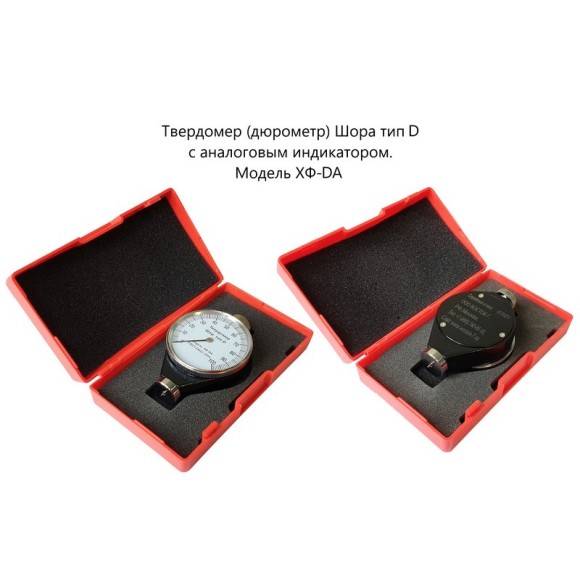

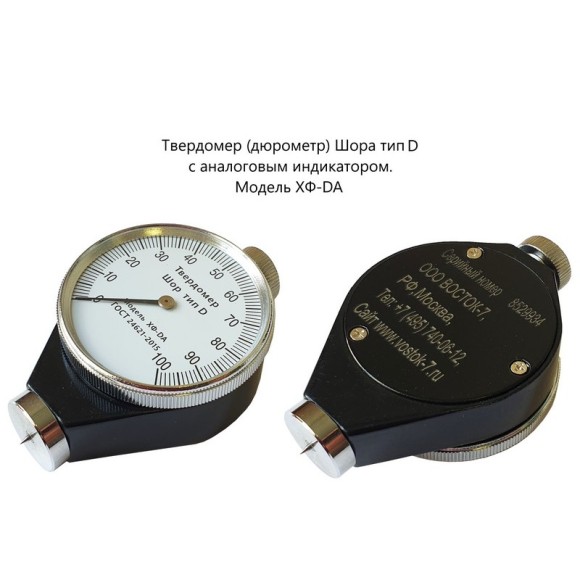

- Аналоговый индикатор - часового типа с циферблатом и указательной стрелкой.

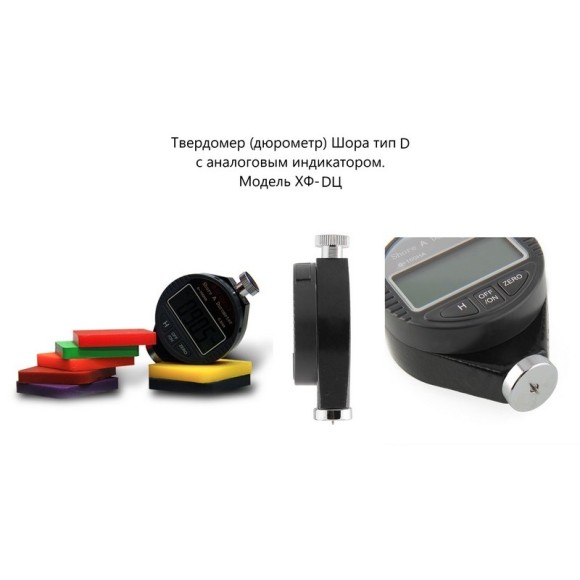

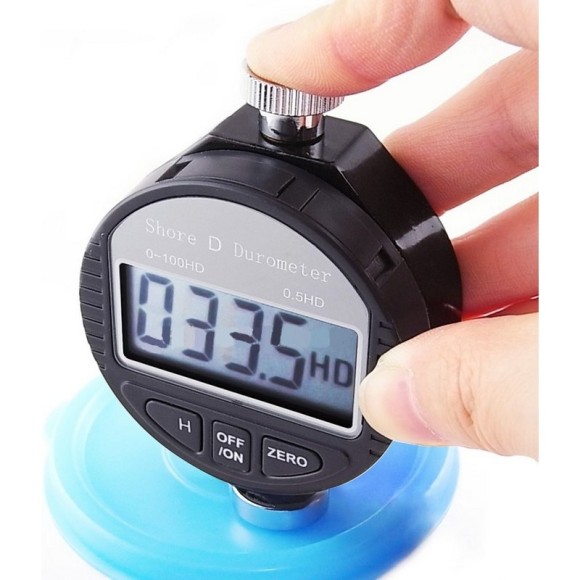

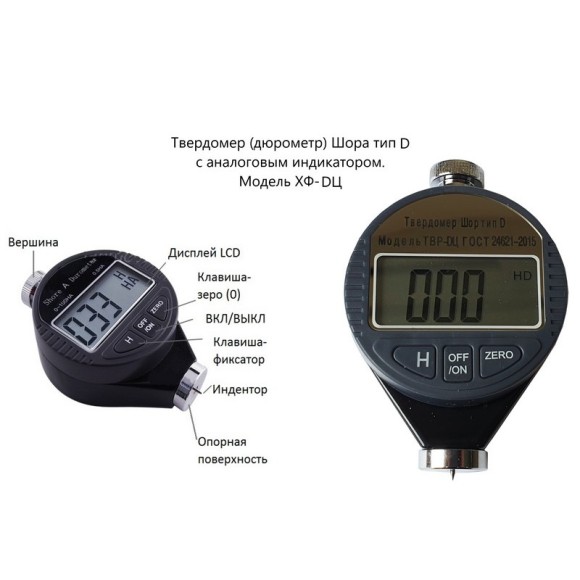

- Цифровой индикатор - дисплей ЖК с отображением числового значения.
Приборы с аналоговым и цифровым индикаторами имеют идентичный измерительный механизм. Прибор с аналоговым индикатором не нуждается в батарейках и на его циферблате легче отслеживать модуль упругости (отползание указательной стрелки назад при выдержке прилагаемой нагрузки).
Причина увеличенной погрешности твердомера X.F.:
На рубеже нового тысячелетия ISO (международная организация по стандартизации) внесла фундаментальную ошибку при выпуске новой редакции стандарта ISO 7619. На протяжении более чем 90 лет исторической практикой было измерение твёрдости, когда длина вылета индентора составляла 0,1 дюйма, а каждому перемещению индентора на расстояние 0,001 дюйма соответствовал прирост значения на 1 единицу по шкале Шора. Когда в 2004г вышла новая редакция ISO 7619, основанная на метрической системе, в ней было принято что длина вылета индентора от опорной поверхности твердомера составляет 2,5мм. Но 2,5мм не равняется 0,1 дюйму, а равняется только 0,098 дюйма! Как результат, многие выпускаемые твердомеры в дюймовой размерности не соответствуют условиям допустимой погрешности и на рынке присутствует большое количество дешёвых моделей твердомеров, произведённых ещё на оборудовании в дюймовой размерности.
Технические характеристики
Определение твёрдости при вдавливании методом Шора в соответствии с ГОСТ 263-75; ГОСТ 24621-91 (ISO 868-85); DIN53505, ASTM D2240, ISO R868 |
|
Диапазон показаний при цене деления шкалы твердомера равной 1 (шкалы А и D) |
0 … 100 |
Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) |
10 … 90 HA |
Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) |
20 … 90 HD |
Погрешность, не более (шкалы А и D) |
±2 |
Диапазон температур, °С: Рабочий диапазон при эксплуатации При транспортировке и хранении |
+21 °С…+25 °С -40 °С…+45 °С |
Относительная влажность воздуха |
30 %…80 % |
Толщина контролируемого изделия, не менее: |
4 мм |
Минимальное расстояние между: Соседними точками измерений (отпечатками) Соседними точками измерений для пористых материалов Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 9 мм |
Диаметр опорной поверхности твердомера В корпусе компакт В корпусе универсал |
18 мм 16 мм |
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
12 мм |

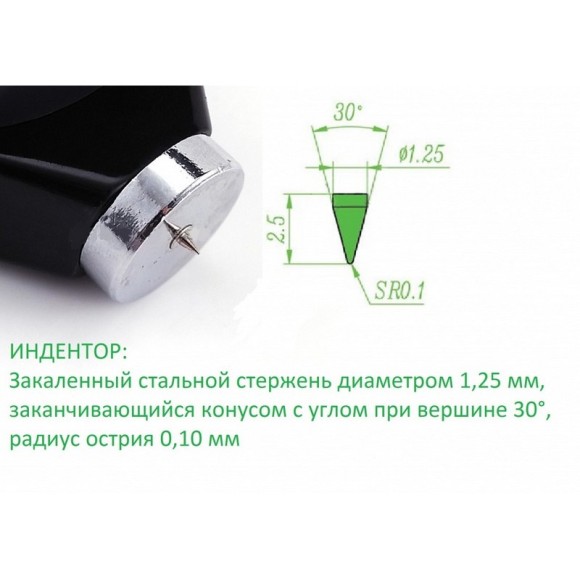

Ресурс индентора – закалённого стального стержня O1,25 мм (минимальное кол-во измерений) |
100.000 |
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5±0,01 мм |
Усилие пружины: Твердомер тип А Твердомер тип D |
750 кН 4450 кН |
Усилие/масса нагружения: Твердомер тип А Твердомер тип D |
12,5 Н 50 Н |
Предварительная и предельная нагрузки Твердомер тип А Твердомер тип D |
0,55 N … 8,05 N 0 … 44,5 N |
Масса твердомера В корпусе компакт В корпусе универсал |
0,13 кг 0,19 кг |
Габаритные размеры твердомера (В*Ш*Г) В корпусе компакт В корпусе универсал |
77*54*22 мм 109*60*26 мм |

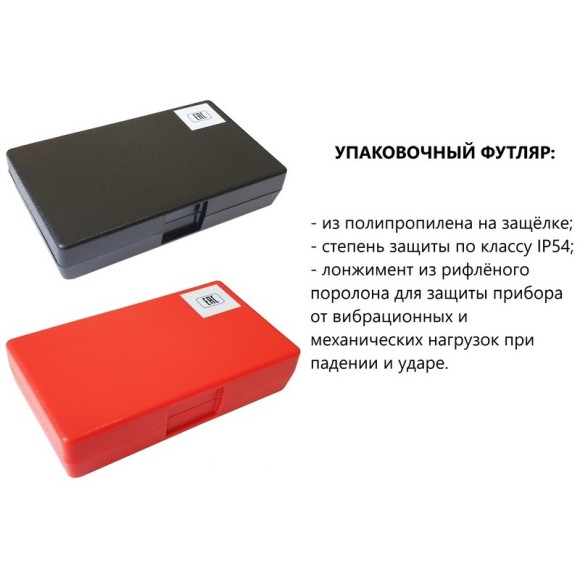

Масса упаковочного футляра с твердомером В корпусе компакт В корпусе универсал |
0,2 кг 0,3 кг |
Габаритные размеры упаковочного футляра (В*Ш*Г) В корпусе компакт В корпусе универсал |
33*127*73 мм 41*150*114 мм |
Гарантийный срок эксплуатации твердомера |
1 год |
Ресурс (наработка) твердомера, не менее |
7 лет |
| Внесен в госреестр | Не внесен |
| Производитель | «Восток-7», Россия |
