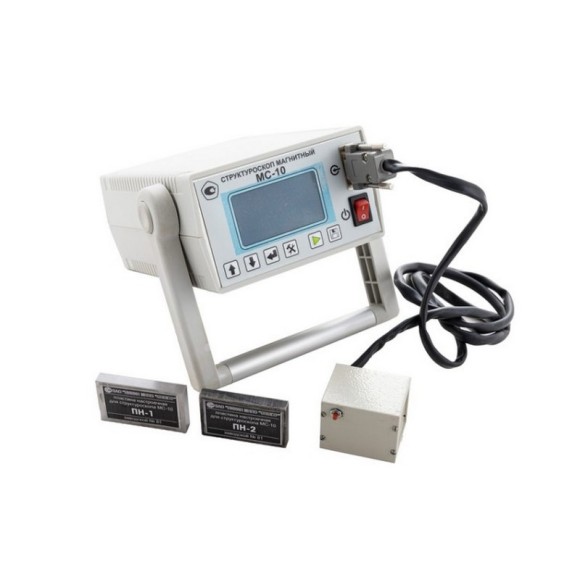

МС-10 Магнитный структуроскоп
- Обзор
- Характеристики
- Отзывы0
![«НИИИН МНПО Спектр»,Россия](/wa-data/public/shop/brands/572/572.150.jpg)
Принцип работы прибора МС-10
Магнитная неразрушающая структуроскопия основана на корреляции между характеристиками намагничивания материала и его составом, внутренней структурой (размера и расположения зёрен), наличием неоднородностей, механических напряжений. Прибор МС-10 является коэрцитиметром, то есть измерителем величины коэрцитивной силы ферромагнитного материала в точке контроля.

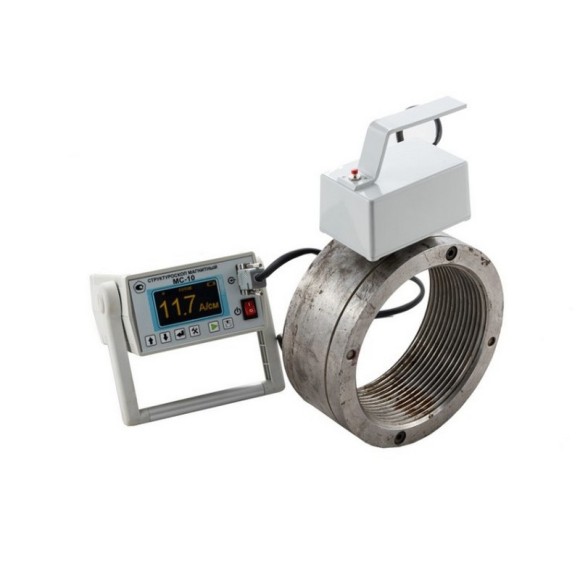

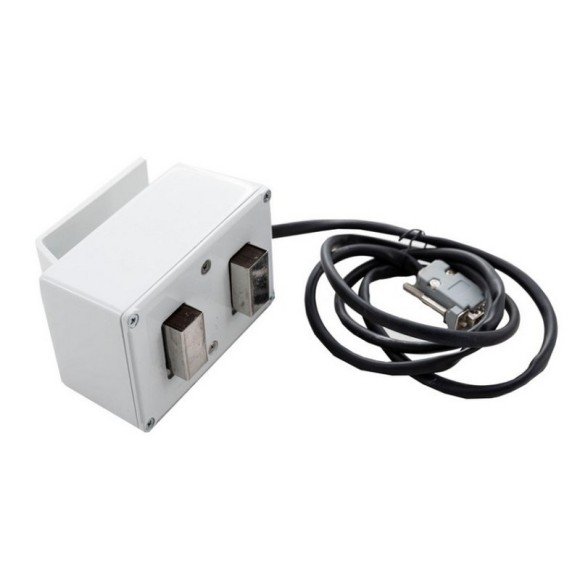

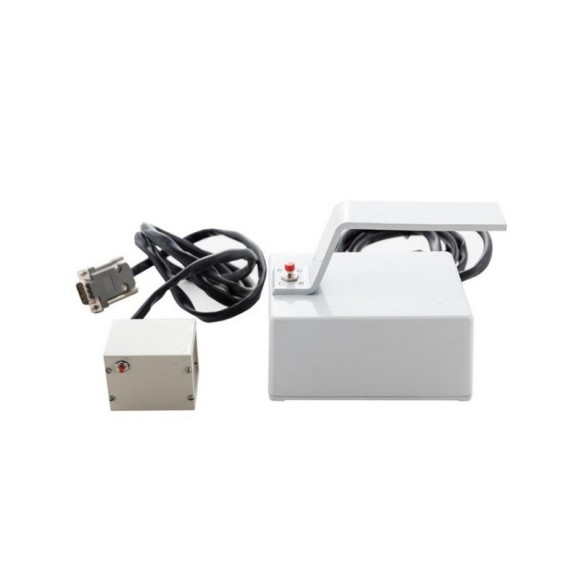

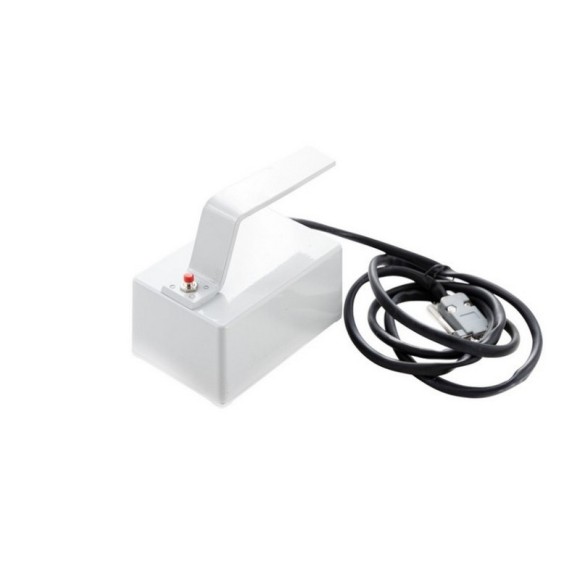

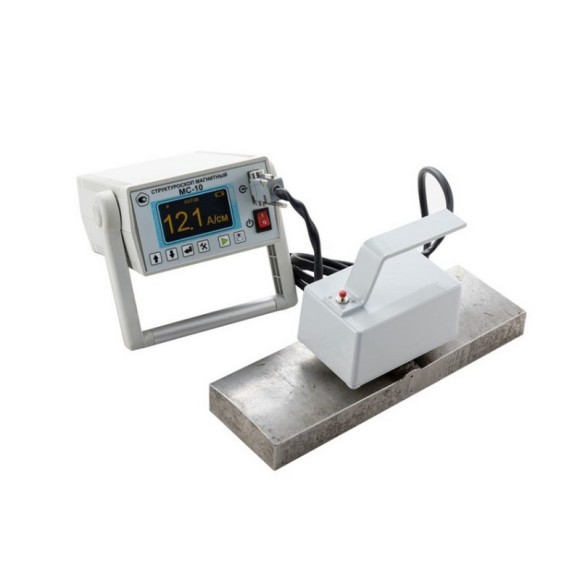

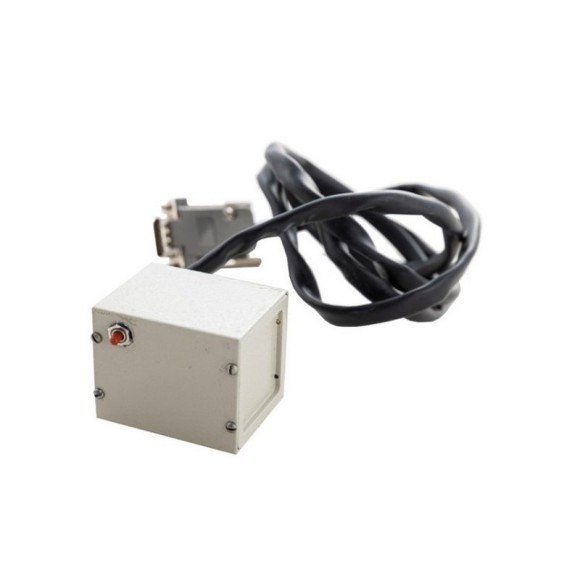

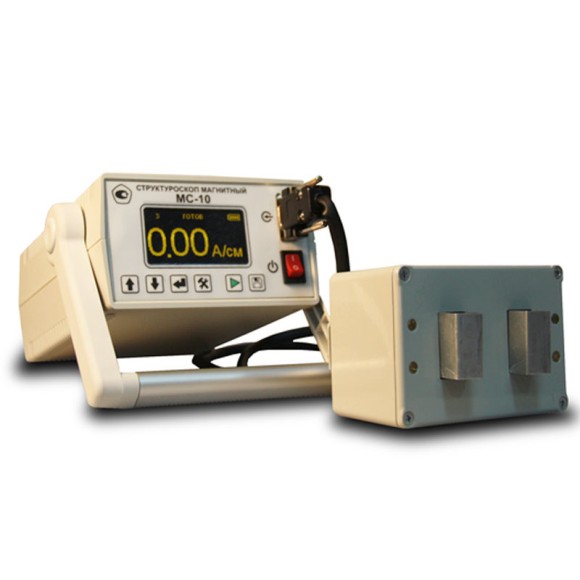

Цикл измерения состоит из двух этапов. Вначале контролируемый участок намагничивается до насыщения. Намагничивание производится двумя разнонаправленными импульсами тока, подаваемыми на выносной преобразователь, который представляет собой электромагнит с открытыми полюсными наконечниками, прикладываемыми к поверхности детали. После проведения этапа подготовки участок сохраняет остаточную намагниченность. Далее в обмотку преобразователя подаются размагничивающие импульсы до тех пор, пока остаточная намагниченность не уменьшится до нуля. Коэрцитивная сила оценивается по требуемой величине тока размагничивания.
Особенности конструкции и преимущества МС-10

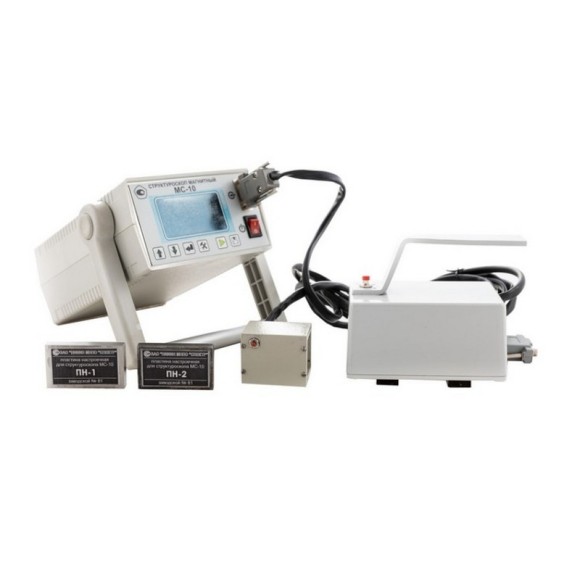

Магнитный структуроскоп МС-10 построен на основе микропроцессорной системы, которая управляет процессом измерения, отображает результаты в цифровой форме, обеспечивает их сохранение в массиве внутренней памяти и передачу на внешнее устройство (КПК) по протоколу Bluetooth для дальнейшего анализа, архивирования и документирования.
Реализация прибора на современной элементной базе позволила значительно улучшить массогабаритные характеристики устройства, увеличить время непрерывной работы от автономного источника питания, расширить диапазон рабочих температур. Всё это делает возможным применение структуроскопа не только в лабораторных и цеховых, но и в полевых условиях, в том числе зимних, а также проведение контроля непосредственно в местах монтажа проверяемых конструкций под рабочими давлениями и механическими напряжениями.
Область применения МС-10

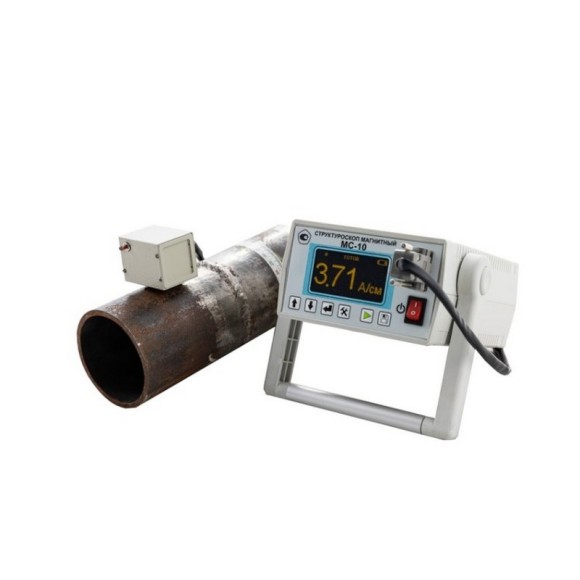

Магнитный структуроскоп МС-10 может применяться для проведения магнитного контроля напряжённо-деформированного состояния трубопроводов, резервуаров, котлов, цистерн (в том числе под давлением); бурильных труб, оценки состояния мостов, подъёмников, эскалаторов, лифтов, грузоподъёмных кранов, балок и других строительных металлоконструкций под нагрузкой. При этом возможна не только оценка текущего состояния, но и прогнозирование остаточного ресурса, определение деградации прочностных свойств со временем.
Зависимость магнитных свойств ферромагнитных материалов от внутренней структуры позволяет оценить глубину и твёрдость поверхностных слоёв изделия, а значит, и контроль качества термообработки (режимов закалки, отпуска) металлорежущего и измерительного инструмента, деталей подшипников, качества механической обработки (ковка, прокат, поверхностно-пластическое деформирование), химической обработки (травления), а также комбинаций этих методов поверхностного упрочнения.
Благодаря зависимости магнитных свойств от химического состава материала возможна сортировка стального проката по маркам сплавов.
Технические характеристики МС-10
Базовая версия:
Диапазон коэрцитивной силы материала контролируемых изделий, А/см, — 1,0…60
Предел допускаемой основной абсолютной погрешности измерений коэрцитивной силы Hc на стандартных образцах при нормальной температуре окружающего воздуха 20±5 С не превышает значений 0,1+0,04Hco,где Hco — величина измеренного значения коэрцитивной силы стандартного образца.
Значение погрешности обеспечивается при зазоре между преобразователем и поверхностью контролируемого изделия, мм, не более — 0,5
Электропитание структуроскопа осуществляется от аккумулятора.
Возможно исполнение для работы от сети 220В/50Гц.
Время установления рабочего режима после включения питания, мин, не более — 2
Время одного измерения, с, не более — 6
Время непрерывной работы (без подзарядки) структуроскопа, ч, не менее — 16
Внутренняя память — до 512 серий по 512 измерений в каждой с возможностью просмотра.
Диапазон рабочих температур от - 20°С до + 40° С;
Габаритные размеры, (длина х ширина х толщина), мм:

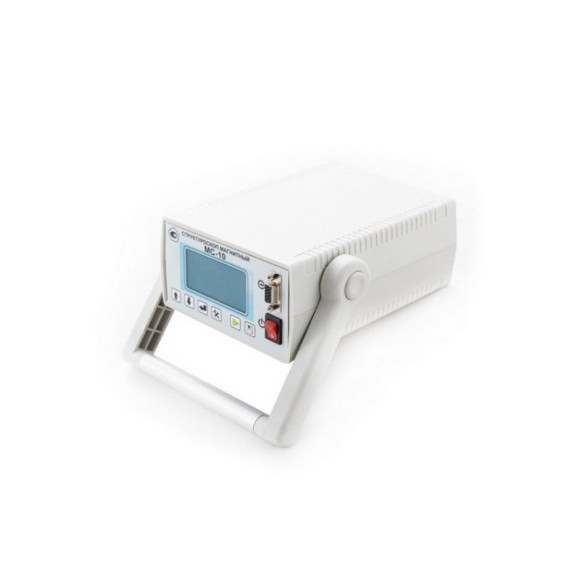

блока электронного — 190х140х80
преобразователя — 135х75х100
Масса, кг:
блока электронного с аккумулятором — 2,3±0,05
преобразователя — 1,3±0,05
Расширенная версия:
дополнительно комплектуется модулем Bluetooth® для связи с ПК и ПО для приема и обработки данных.
Внесен в госреестр | Не внесен |
Производитель | «НИИИН МНПО Спектр»,Россия |
