Машина силовоспроизводящая (силозадающая) МСВ-МГ4

Name: Машина силовоспроизводящая (силозадающая) МСВ-МГ4
SKU: art22047:мсв-мг4

Описание

предназначены для воспроизведения и измерения силы растяжения и сжатия при поверке и калибровке динамометров, крановых весов и весоизмерительных датчиков.

Полное описание

Характеристики

Производитель

«Стройприбор», Россия

Цена по запросу

0 ₽

-+Купить

Под заказ

Артикул: art22047:мсв-мг4

Цена от 19.09.2024, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Машины МСВ-МГ4 предназначены для воспроизведения и измерения силы растяжения и сжатия при поверке и калибровке динамометров, крановых весов и весоизмерительных датчиков. Машины применяются в качестве эталона 1-го разряда по ГОСТ 8.640-2014 для передачи размера единицы силы методом прямых измерений рабочим эталонам 2-го разряда и рабочим средствам измерений.

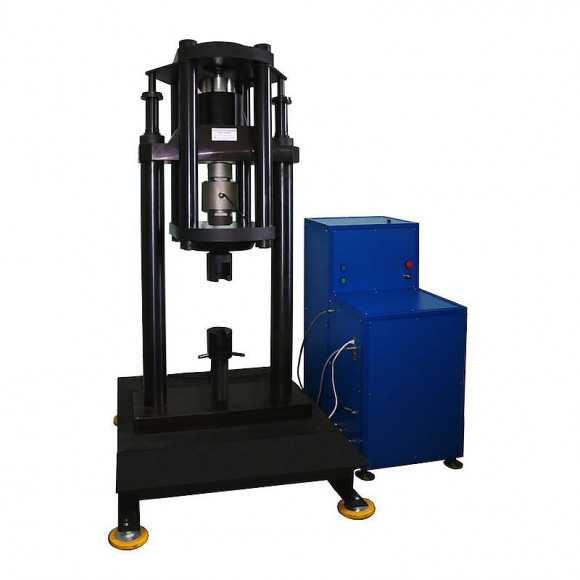

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной гидравлическим нагружающим цилиндром.

Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при одновременном их нагружении одной и той же нагрузкой.

Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».

Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном и автоматическом режимах, включая обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

Метрологические характеристики машин МСВ-100МГ4, МСВ-200МГ4 и МСВ-1000МГ4 подтверждены сертификатами о калибровке, выданными ФГУП «ВНИИМ им. Д.И. Менделеева»

Характеристики

Наименование характеристик	Тип машины
Наименование характеристик	МСВ-10МГ4	МСВ-50МГ4	МСВ-100МГ4	МСВ-200МГ4	МСВ-500МГ4	МСВ-1000МГ4
Диапазон воспроизведения силы, кН	от 0,2 до 10	от 1 до 50	от 2 до 100	от 4 до 200	от 10 до 500	от 20 до 1000
Цена единицы младшего разряда, Н (кН)	0,01 (0,00001)	0,05 (0,00005)	0,1 (0,0001)	0,2 (0,0002)	0,5 (0,0005)	1,0 (0,001)
Предел допускаемых значений доверительных границ относительной погрешности, %	0,02
Колебание нагрузки в заданной точке, не более, Н (кН)	0,03 (0,00003)	0,15 (0,00015)	0,3 (0,0003)	0,6 (0,0006)	1,5 (0,0015)	3 (0,003)
Колебание нагрузки в заданной точке, не более, % от max	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 0,2	0,001 ... 2	0,001 ... 4	0,001 ... 5	0,001 ... 10	0,001 ... 20
Время выхода на заданное усилие (ступень), не более, с	30
Время удержания нагрузки в заданной точке, не менее, мин	не ограничено
Диапазон рабочих температур, °С	от 15 до 30
Габаритные размеры силовой рамы, не более, мм:
− длина	650	670	750	750	900	950
− ширина	580	590	590	590	870	870
− высота*	1800	1950	2200	2360	2600	3100
Габаритные размеры шкафа управления, не более, мм:
− длина	760
− ширина	620
− высота	740
Наибольшая высота зоны сжатия *, мм	250	250	280	280	300	350
Наибольшая высота зоны растяжения *, мм	550	600	700	800	900	1000
Масса машины, не более, кг	350	420	520	580	1300	1600
Электрическое питание от сети переменного тока
− напряжение, В	220 ± 20
− частота, Гц	50 ± 5
Потребляемая мощность, не более, кВт	0,6	0,95	1,25		1,5
Вероятность безотказной работы за 5000 ч	0,95
Срок службы, лет	10
* - Размеры по требованию заказчика
