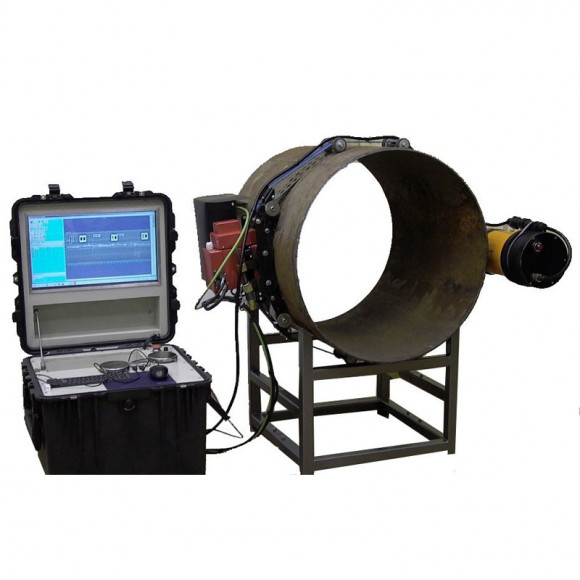

Переносной комплекс цифровой радиографии «ТРАНСКАН»

Переносной комплекс цифровой радиографии «ТРАНСКАН»

Мобильный цифровой радиографический комплекс «ТРАНСКАН» используется при контроле магистральных трубопроводов. С его помощью выявляют дефекты сварки. Диаметр обследуемой трубы может составлять от 300 до 1420 мм, в работе прибора используется метод цифровой радиографии.

Полное описание

Внесен в госреестр	Внесен
Поверка	Не включена в стоимость
Производитель	«АСК-РЕНТГЕН», Россия

Под заказ

Артикул: art25553:"транскан"

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Предназначение переносного комплекса цифровой радиографии «ТРАНСКАН» — контроль качества сварных соединений методом цифровой радиографии на магистральных трубопроводах различного назначения. Диаметр труб может варьироваться в пределах 300–1420 мм. Контролировать качество швов можно через 2 стенки либо с установкой в центре трубы источника излучения панорамного типа.

Предусмотрено два режима работы аппарата. Работа в первом (высокоскоростное непрерывное сканирование) позволяет создание одного файла со множеством снимков сварного шва. Второй режим (покадровая съемка) позволяет сохранять набор кадров с изображением шва. Размер кадра — 12×15 см. Этот режим позволяет обследовать трубы с толстыми стенками, получая при этом высококачественные снимки.

Цифровые снимки в онлайн режиме передаются на ноутбук оператора, создается файл в формате DICONDE (по стандарту ASTM Е2339-11), позволяющий считывать информацию, в т.ч. метаданные, при помощи ПО различных производителей.

Преимущества модели:

Для установки прибора на объект требуется не больше 3 минут.
Чтобы вести непрерывное сканирование либо покадровую съемку, не требуется переустановка оборудования.
Скорость сканирования достигает 1,5 м/мин.
Первый класс чувствительности.
Для работы с прибором не нужны никакие расходные материалы.
Данные передаются беспроводным способом по Wi-Fi.
Установка работает в широком температурном диапазоне: от -40^оС до +45^оС;
Время автономной работы от батареек составляет два часа.
Установлено программное обеспечение DICONDE.
Создание электронной базы сделанных снимков.
Снижается время выполнения контроля, т.к. при обработке пленки не используется «мокрая» технология.
Уменьшается время экспозиции.
Использование метода цифровой радиографии снижает дозу рентген-излучения на персонал.
Расширение возможностей контроля благодаря электронной базе данных, в которой сохраняются получаемые изображения.

Характеристики

Метрологические характеристики

Наименование параметра	Значение параметра
Диапазон измерений линейных размеров дефектов, мм	от 0,5 до 100
Пределы допустимой относительной погрешности измерений линейных размеров дефектов, %	±0,5

Основные технические характеристики

Наименование параметра	Значение параметра
Диаметр контролируемой трубы	от 350 до 1420
Метод контроля	через одну стенку с панорамным источником рентгеновского излучения в центре трубы
Радиационная толщина, мм	от 8 до 40
Время контроля одного сварного соединения (диаметр трубы 1020 мм), мин, не более	4
Г абаритные размеры в транспортировочном кейсе, мм, не более: - длина - ширина - высота	860 560 360
Наименование параметра		Значение параметра
Масса в транспортировочном кейсе, кг, не более		40
Параметры электрического питания от внешнего источника: - напряжение переменного тока, В - мощность, Вт Параметры электрического питания от аккумулятора: - напряжение постоянного тока, В - емкость, А-ч		от 110 до 220 500 28,8 3,2
Средняя наработка на отказ, ч Средний срок службы комплекса, лет		15000 10
Условия эксплуатации: - температура окружающей среды, °С		от -40 до +40
Маркировка пылевлагозащиты: - корпус и каретка детектора - закрытый транспортировочный кейс		IP67 IP67

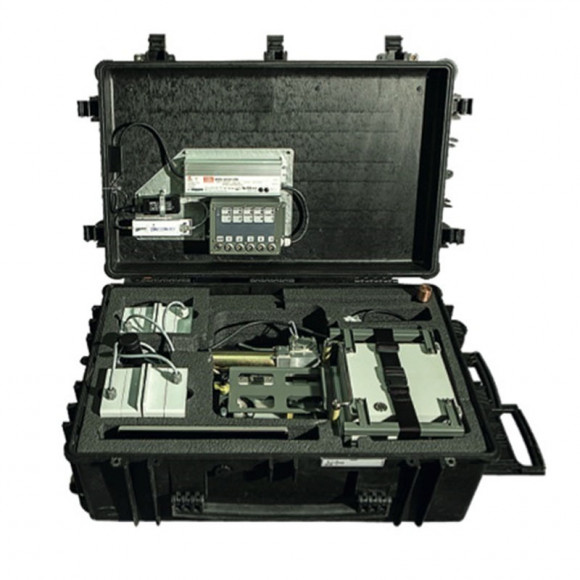

Комплектация

Наименование	Обозначение	Количество
Каретка детектора с блоком детектора и аккумулятором	-	1 шт.
Направляющий пояс	-	1 шт.
Внешний аккумулятор	-	5 шт.
Панорамная антенна Wi-Fi с магнитным основанием	-	1 шт.
Точка доступа Wi-Fi	-	1 шт.
Ноутбук с кабелем питания	-	1 шт.
Зарядное устройство	-	1 шт.
Программное обеспечение	«DiSoft»	1 шт.
Упаковка	-	1 шт.
Комплект запасных частей	-	1 компл.
Комплект инструмента	-	1 компл .
Т-образный ключ	-	1 шт.*
Руководство по эксплуатации	РДТ 01.000.00РЭ	1 экз.
Методика поверки	МП 044.Д4-16	1 экз.

* поставляется по требованию заказчика

Дополнительная информация

Для перемещения прибора используется каретка детектора.
Рентген-аппарат перемещается при помощи каретки и стропы.
Для соединения с детектором используется кабель длиной 40 м.
20-дюймовый монитор.
Беспроводная передача данных удаленный компьютер в режиме реального времени осуществляется на расстояние до 500 м.
Прибор может использоваться как при прокладке трубопроводов, так и при выполнении ремонтных работ.
Использование портативного комплекса ТРАНСКАН снижает затраты на контроль, т.к. отпадает необходимость приобретения расходных материалов.
Процессы ведения съемки и сохранения данных продолжаются даже при разрыве Wi-Fi соединения.
