Производитель«АРИОН», Россия
Под заказ
Артикул: art20426:спрутшсу-2
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
732 000
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«АРИОН», Россия

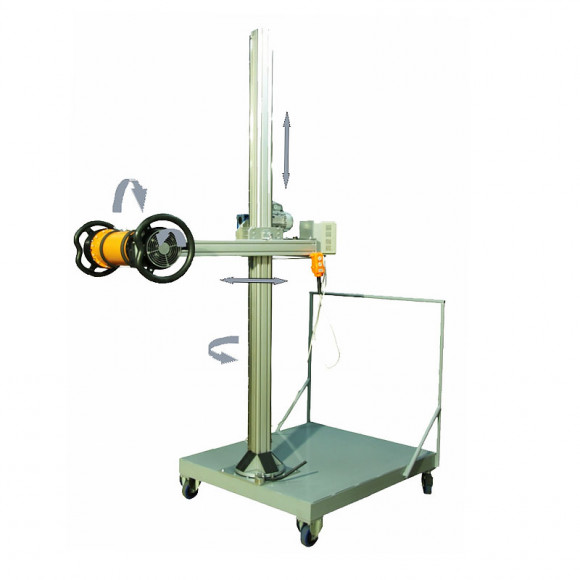

Штатив-манипулятор «Спрут ШСУ-2» изготавливается по ТУ 4276-027-96651179-2015 и предназначен для размещения рентгеновских аппаратов типа РПД, Eresco, Baltospot, Site-X, Bosello, Isovolt и других в месте проведения рентгеновского контроля.

Штатив представляет собой тележку со стойкой и размещённой на ней стрелой. Вертикальное перемещение стрелы осуществляется мотор-редуктором с частотным приводом, управляемым с помощью выносного пульта управления. Программа управления частотным приводом позволяет производить перемещение стрелы на большой и на малой скоростях для быстрого и точного позиционирования рентгеновского аппарата. Горизонтальное движение стрелы и поворот закреплённого на ней рентгеновского аппарата в вертикальной плоскости осуществляются с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором. Таким образом, при использовании штатив-манипулятора «Спрут ШСУ-2» возможно расположение рентгеновского аппарата в любой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы.

По специальному заказу возможны варианты исполнения штатива-манипулятора с различными степенями свободы, уровнями автоматизации и диапазонами перемещений рентгеновского аппарата.

Характеристики

Параметр Значение
Высота расположения центра подъемного механизма, мин./макс., мм 410/2360
Ход стрелы в горизонтальной плоскости, мм 530
Угол вращения рентгеновского аппарата в вертикальной плоскости 360°
Угол вращения стойки штатива относительно собственной оси 360°
Скорость подъема, мм/сек. 35
Питание, В / Гц ~ (220±20) / 50
Клиренс платформы, мм 170
Габаритные размеры без стрелы (ДxШxВ), мм 1150х1000х2624
Габаритные размеры с максимальным выносом стрелы (ДхШхВ), мм 1800х1000х2624
Грузоподъемность платформы, кг 400
Максимальная масса излучателя, кг 110
Масса штатива-тележки, кг 140
Производитель«АРИОН», Россия
