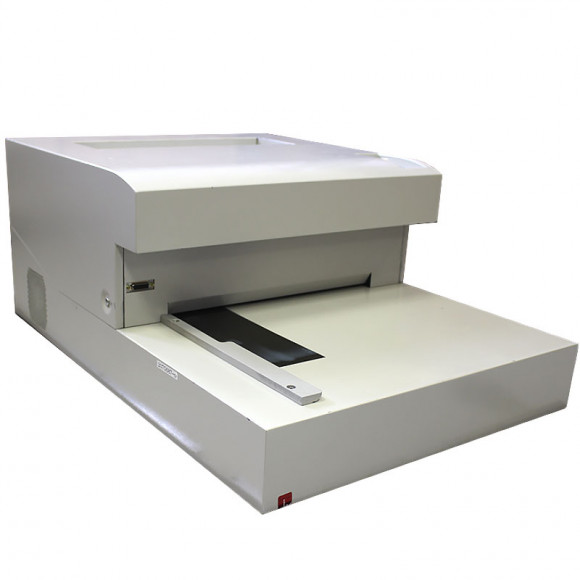

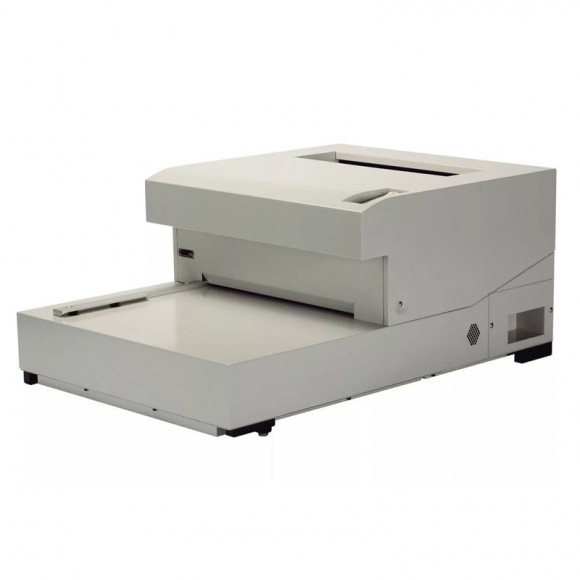

Аппаратно-программный комплекс КАРАТ РС35А

РОССИЙСКОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ X-Vizor

Программное обеспечение аппаратно-программного комплекса КАРАТ РС35А разработано компанией ООО «Ньюком-НДТ» в Санкт-Петербурге, имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г. ПО X-Vizor работает под 64-битными версиями WINDOWS 7/8/8.1/10 и позволяет управлять сканером при оцифровке снимков, а также производить обработку полученных изображений на компьютере.

Основные возможности программного обеспечения:

Формат данных:

• 16-битное представление данных (65536 градаций/уровней серого) в формате XVZ;
• поддержка форматов XYZ (Duerr), DICONDE-файлы, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG, DCM и др.

Обработка изображений:

• инвертирование изображения негатив/позитив;
• геометрические преобразования изображения: масштабирование, вращение, зеркальное отображение, вырезание фрагмента;
• нанесение маркеров (знаки, текст) на изображение;
• настройка оптимальной яркости и контраста изображения по гистограмме интенсивности/оптической плотности всего изображения или зоны интереса;
• 6 предустановленных фильтров обработки изображений для улучшения изображений в целом или зоны интереса, а также для лучшей визуализации и выявления дефектов;
• тонкая настройка параметров работы фильтров позволяет адаптировать их для любого объекта контроля;
• нормализация неравномерности чувствительности пикселов плоскопанельного детектора позволяет получить высококонтрастное радиографическое изображение без артефактов.

Измерения:

ПО X-Vizor позволяет:

• измерять интенсивность (уровень серого)/оптическую плотность в любой точке изображения;
• отображать гистограмму (распределение) интенсивностей/оптических плотностей всего изображения в целом;
• отображать гистограмму интенсивности/оптических плотностей произвольно выбранного отрезка или области на изображении;
• производить калибровку по оптической плотности с помощью поверенного оптического клина;
• производить калибровку «электронной линейки» по известным размерам объектов на изображении (например, эталона чувствительности);
• измерять после калибровки линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении;
• вычислять площадь дефектов;
• вносить все полученные размеры объектов в протокол контроля.

Работа в соответствии с нормативными документами (НД):

СТО Газпром 2.2-4-083-2006

РД Транснефть 25.160.10-КТН-016-15

РД МГ Бованенково-Ухта

ГОСТ 23055 + ГОСТ 7512

• выявленные дефекты классифицируются, группируются и отбраковываются в соответствии с выбранным НД;
• результаты контроля автоматически заносятся в генерируемые заключения и/или протоколы, соответствующие требованиям и по форме выбранного НД;
• возможна доработка ПО с внесением и поддержкой других (новых) нормативных документов.

Автоматизированная дефектоскопия:

• вычисление отношения сигнал/шум и оптической плотности (после калибровки по клину) на изображении или его части;
• поиск канавочных, проволочных эталонов и вычисление чувствительности контроля;
• поиск двухпроволочных эталонов и вычисление базового пространственного разрешения;
• поиск прямых и эллиптических сварных швов на изображениях;
• поиск и определение параметров некоторых классов дефектов;
• отбраковка и выдача заключения в соответствии с нормативным документом;
• наличие модуля измерения толщины стенки;
• наличие высококонтрастного медианного фильтра, позволяющего преобразовать изображение существенно разнотолщинных объектов таким образом, чтобы на снимке одновременно были видны части объекта контроля, имеющие существенные отличия по толщине, без наличия артефактов изображения.

Поддержка стандарта DICONDE:

• формат файлов XVZ и DCM позволяют сохранять кроме изображения множество дополнительных метаданных: данные об объекте контроля (материал, толщина, диаметр трубы, номер шва и др.), параметры экспозиции (источник, фокусное расстояние, напряжение, сила тока, время экспозиции) и др.;
• метаданные привязываются к полученному изображению и потом легко могут быть просмотрены, автоматически занесены в генерируемые программой протоколы, использованы в качестве критериев при поиске изображений в архиве или базе данных.

Сохранение изображений в разных форматах и носителях:

• сохранение изображений вместе с метаданными в форматах XVZ (формат X-Vizor), DCM (DICONDE-совместимый формат);
• экспорт изображений в распространенные форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (16 бит);
• запись файлов на CD, DVD, флэш-диски и др. съемные или сетевые носители;
• печать изображений в масштабе 1:1 для разметки участков, подлежащих ремонту.

Просмотр изображений на любом стороннем компьютере:

• Файлы в форматах XVZ и DCM с изображениями и метаданными, переданные на DVD-дисках, флэш-дисках или по сети, могут быть просмотрены на любом компьютере с помощью бесплатной программы-просмотрщика X-Vizor Viewer x32/x64.
