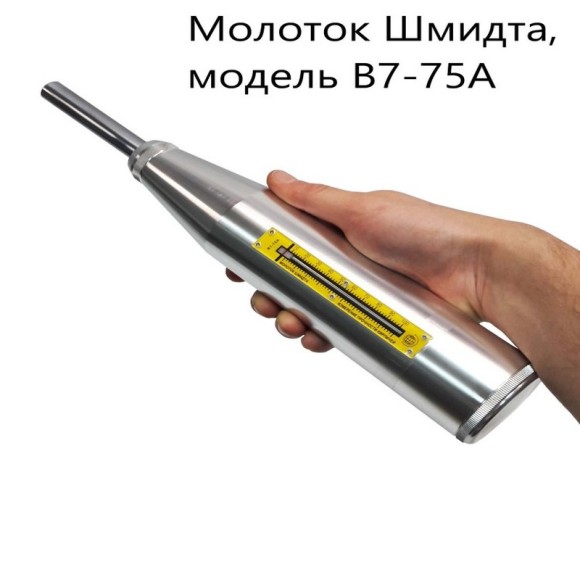

Молоток Шмидта (далее прибор / склерометр) является портативным механическим прибором для определения прочности и быстрого неразрушающего контроля качества материалов, в основном бетона, а также кирпичей, камней, швов строительного раствора и др.
Полное описание
Производитель«Восток-7», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
39 723
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия

Состояние в реестрах: находится на стадии внесения в госреестр

Назначение средства измерений:

Молоток Шмидта (далее прибор / склерометр) является портативным механическим прибором для определения прочности и быстрого неразрушающего контроля качества материалов, в основном бетона, а также кирпичей, камней, швов строительного раствора и др. Прибор предназначен для измерения высоты отскока бойка после удара по исследуемой поверхности строительного материала и последующего определения прочности по градуировочным зависимостям. Область применения – определение прочности материалов на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

Описание средства измерений:

В корпусе прибора размещены механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы прибора заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к контролируемой поверхности, и измерения значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого строительного материала, и используется при определении прочности исследуемого материала в соответствии в ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотков Шмидта, а затем измерением прочности по ГОСТ 10180-90.

Особенности измерений молотками Шмидта различных модификаций:

Внимание! При срабатывании ударного плунжера (1) происходит сильный отскок. По этой причине всегда держите молоток для контроля бетона обеими руками! Запрещается работать со склерометром с приставных лестниц и других малоустойчивых высотных поддержек. К работе с молотком должны допускаться только лица, прошедшие обучение работе с ним в объёме Руководства по эксплуатации и ГОСТ 22690-2015.

Обязательным требованием работы с молотком является обеспечение необходимых условий для измерений прочности - в противном случае полученные результаты будут некорректны, а молоток может быть повреждён!

При измерении вертикальных поверхностей (напр. стен) положение молотка относительно земли должно быть горизонтально-параллельным – см. рисунок левее. Именно в таком положении были определены градуировочные зависимости молотка, указанные в Таблице, наклеенной на корпусе прибора, где этому положению (горизонталь) соответствует угол ɑ=00 в середине Таблицы.
Для каждой контролируемой поверхности необходимо совершить не менее 10 ударов молотком.

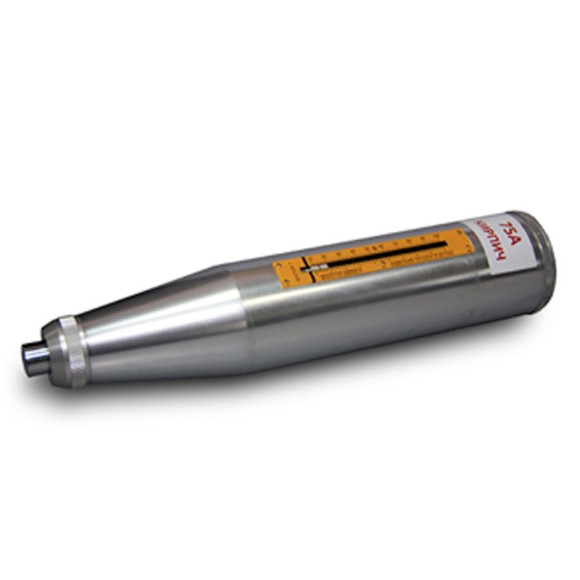

Модель 75А (уменьшенная в 3 раза энергия удара 75 Дж) для кирпичей, бетонных изделий малых размеров и с тонкими стенками, для чувствительных к удару изделий из искусственного камня, тротуарной и бордюрной плитки, горных пород. Для контроля рекомендуется отбирать не менее 10 кирпичей, лучше отбирать не последовательно хранящиеся кирпичи, а случайным выборочным образом из всей партии. Не отбирать кирпичи, которые плохо обожжены, рассыпаются или имеют неоднородные прослойки, имеют не товарный вид, а также перекаленные кирпичи. Если кирпичи были под дождём или пропитались водой – перед измерением их необходимо просушить. Боковая поверхность кирпича, подлежащая контролю, должна быть гладкой, в противном случае её необходимо отполировать шлифовальным камнем из набора прибора и очистить от пыли щёткой. Для измерения складированных на поддоне кирпичей необходимо использовать рычажно-весовой механизм с отвесным грузом. Для измерения кирпичей в кладке строения данный механизм не нужен, однако для контроля не следует выбирать кирпичи из самых верхних рядов кладки стены.

Молотки Шмидта. Измерение прочности материалов в соответствии со стандартами
- Россия – ГОСТ 22690-88, ГОСТ 53231-2008;
- США – ASTM C 805, ASTM D 5873 (камень);
- Европа – ENV 206, EN 12 504-2; Великобритания – BS 1881, ч. 202; Германия – DIN 1048, ч. 2;
- Китай – JGJ/T 23-2001; JJG 817-1993
- Международный – ISO/DIS 8045
Диапазон измерения прочности на сжатие, для кирпичей, камней, бетонных изделий малых размеров и с тонкими стенками
10 … 70 Н/мм2
Энергия удара (уменьшенная в 3 раза энергия удара 75 Дж)
0,735 Нм
Толщина и типы контролируемых изделий из бетона
50 мм … 100 мм
Среднее значение Rm при ударе на тестовой металлической наковальне твёрдостью 60 ± 2 HRC
74 ± 2
Усилие сжатия ударной пружины, не более
5,25 Н
Жесткость ударной пружины
0,260 ± 0,003 Н/мм
Диапазон температур и влажность:
- Рекомендуемый диапазон для измерений (по стандартам) +5°С … 35°С
- Рабочий диапазон при эксплуатации −10°С…+60°С
- При транспортировке и хранении −30°С…+65°С
- Относительная влажность воздуха, не более 95 %
Масса бойка 135,0 ± 0,2 г
Шероховатость контролируемой поверхности, не более (Ra)
40 мкм
Радиус кривизны контролируемой поверхности, не менее
230 мм
Деформация (удлинение) ударной пружины во взведённом состоянии
75 ± 1 мм
Пределы основной относительной погрешности определения прочности
± 10 %
Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка
± 2 %
Диапазон измерений относительной высоты отскока R бойка
10…100
Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее
60 HRC
Шероховатость ударной части индентора (ударного плунжера), не более
10 мкм
Радиус сферы индентора (ударного плунжера)
25 ± 1 мм
Масса молотка, не более
1 кг
Габаритные размеры (В*Ø), не более
- Диаметр корпуса 55 мм
- Длина корпуса 255мм
- Длина корпуса с выдвинутым ударным плунжером 340  мм
Масса приборного ящика в базовой комплектации, не более 1,6 кг
Габаритные размеры приборного ящика (В*Ш*Г), не более 80*345*85 мм
Гарантийный срок эксплуатации молотка Шмидта 6 месяцев
Средний срок службы, не менее 5 лет

Производитель«Восток-7», Россия
