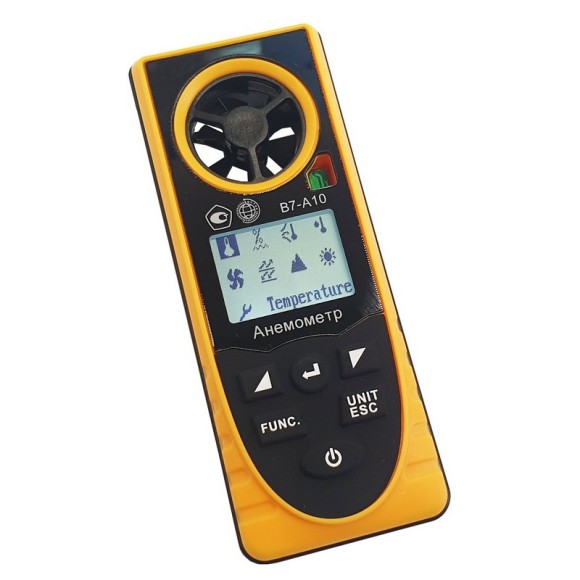

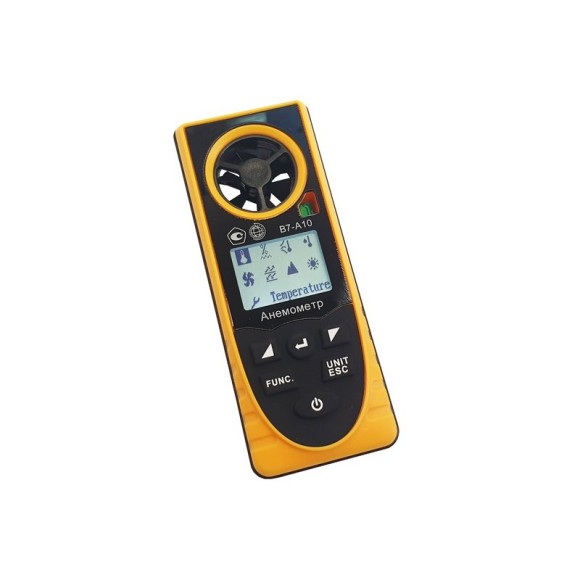

Анемометр с зондом-крыльчаткой В7-А10
- Обзор
- Характеристики
- Отзывы0

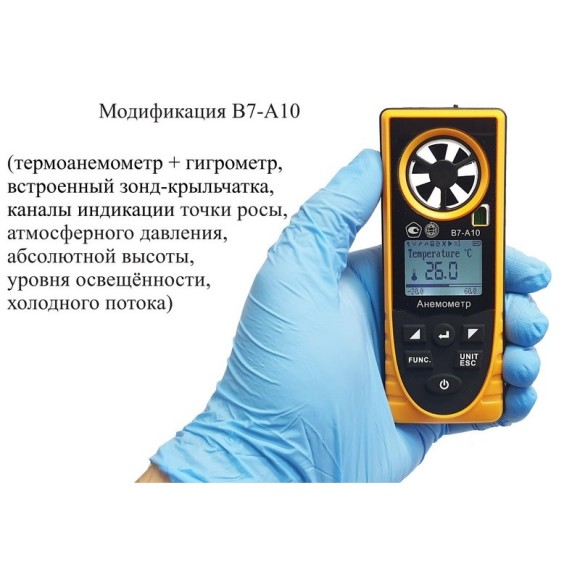

Модификация В7-А10 (термоанемометр + гигрометр, встроенный зонд-крыльчатка, каналы индикации точки росы, атмосферного давления, абсолютной высоты, уровня освещённости, холодного потока) представляет собой мобильный многофункциональный микропроцессорный анемометр ручного формата. Он состоит из электронного блока, совмещённого с измерительным зондом – моноблочного типа. Применяется для измерения температуры, относительной влажности, точки росы, атмосферного давления, высоты над уровнем моря (абсолютной высоты), уровня освещённости и скорости направленного воздушного потока и других газов в вентиляционных каналах и системах кондиционирования с вычислением объёма расхода, средних, максимальных и минимальных параметров воздушного потока.
Внесен в госреестр под номером 91412-24

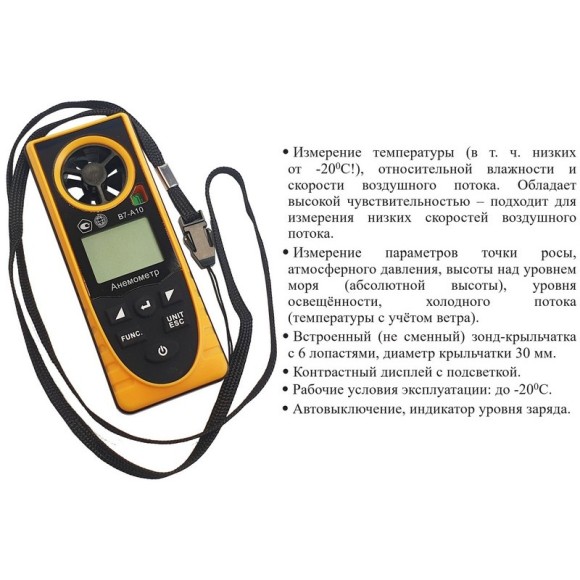

Отличительные особенности:
- Измерение метрологически достоверных параметров температуры (в т. ч. низких от -200С!), относительной влажности и скорости воздушного потока – точность замеров подтверждена свидетельством о поверке для составления официальной отчётной и контрольной документации. Обладает высокой чувствительностью – подходит для измерений низких скоростей воздушного потока.
- Измерение параметров точки росы, атмосферного давления, высоты над уровнем моря (абсолютной высоты), уровня освещённости, холодного потока (температуры с учётом ветра).

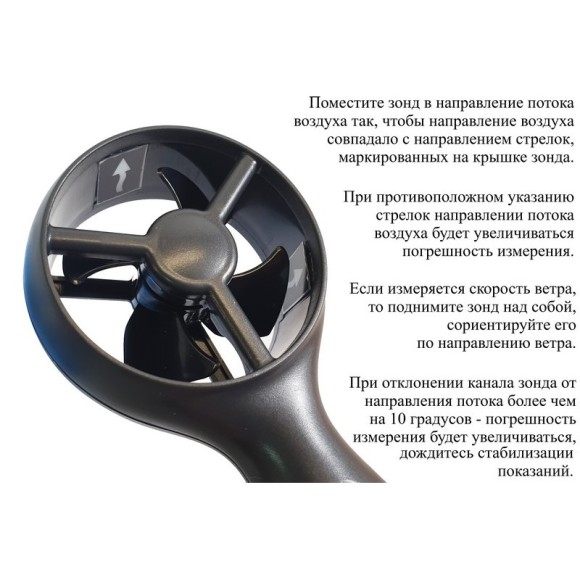

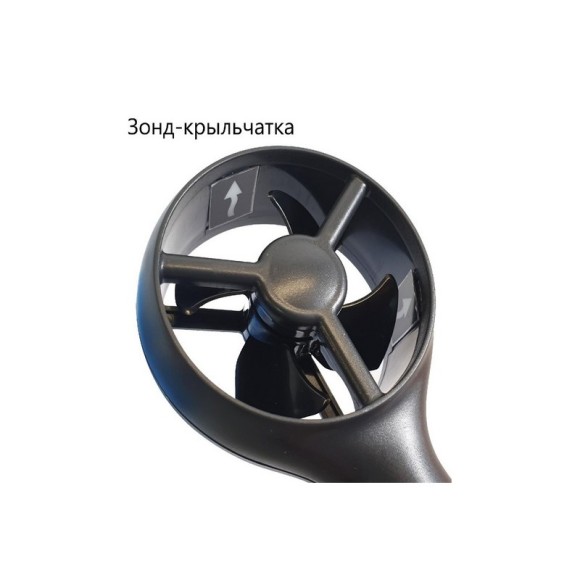

- Встроенный (не сменный) зонд-крыльчатка с 6 лопастями, диаметр крыльчатки 30 мм.
- 5 единиц измерения скорости воздушного потока на выбор: м/с, км/ч, фут/мин, узлы, миль/ч и 2 единицы измерения температуры: 0С и 0F.
- Функция сохранения до 400 измеренных данных в памяти прибора: однократное ручное сохранение и многократная автоматическая запись данных.
- Дисплей с подсветкой.
- Рабочие условия эксплуатации: до -200С. Крупные рельефные механические кнопки управления сохраняют работоспособность при низких температурах – их удобно нажимать руками в перчатках.
- Индикация холодного ветра на дисплее.
- Сменные элементы питания (батарейки или аккумуляторы тип CR2032).
- Автовыключение, индикатор уровня заряда.
- Ремешок на запястье – для комфортной работы и защиты от падений.
Метрологические характеристики:
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С: - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 - В7-А10 |
от 0 до +45 от -20 до +60 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
Диапазон измерений относительной влажности (модификация В7-А10), % |
от 10 до 90 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности (модификация В7-А10), % (при температуре окружающей среды от +10 °С до +60 °С) |
±5,0 |
Диапазон измерений скорости воздушного потока, м/с: - В7-А2 - В7-А2+ - В7-А3 - В7-А9 - В7-А10 - В7-А11 |
от 1,0 до 30,0 от 0,3 до 30,0 от 0,3 до 20,0 от 0,3 до 30,0 от 1,0 до 20,0 от 0,3 до 30,0 |
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - В7-А2 - в диапазоне от 1,0 до 20,0 м/с включ. - в диапазоне св.20,0 м/с - В7-А2+ - в диапазоне от 1,0 до 20,0 м/с включ. - в диапазоне св.20,0 м/с - В7-А3 - В7-А9 - В7-А10 - В7-А11 |
±(0,2+0,07∙V) ±(0,1+0,1∙V) ±(0,2+0,05∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) |
Разрешающая способность дисплея анемометра при измерении температуры, °С |
0,1 |
Разрешающая способность дисплея анемометра при измерении относительной влажности, % |
0,1 |
Разрешающая способность дисплея анемометра при измерении скорости воздушного потока, м/с: - В7-А2, В7-А2+, В7-А3 - В7-А11 - В7-А9; В7-А10 |
0,001 0,01 0,1 |
Примечание: V – значение скорости воздушного потока, м/с |
|
Технические характеристики:
Наименование характеристики |
Значение |
Диапазон измерения величины воздушного потока, СММ (м3/мин) - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 (разрешение 0,001–100; площадь сечения 0,001–9999) |
от 0 до 999900 |
Диапазон измерения величины «холодный ветер», °С - В7-А10 (разрешение 0,1 °С, погрешность ±2 °С, время отклика 1 с) |
от -40 до -10 |
Диапазон измерения величины «точка росы», °С - В7-А10 (разрешение 0,1 °С, погрешность ±2 °С, время отклика 1 с) |
от -40 до +60 |
Диапазон измерения величины «барометрическое давление», гПа - В7-А10 (разрешение 0,1 гПа, погрешность ±1 гПа, время отклика 1 с) |
от 300 до 1100 |
Диапазон измерения величины «высота», м - В7-А10 (разрешение 1 м, время отклика 1 с) |
от -500 до +9000 |
Диапазон измерения величины «освещённость», лк - В7-А10 (разрешение 1 лк, погрешность ±3 %, время отклика 1 с) |
от 0 до 55000 |
Габаритные размеры электронного блока, мм, не более - В7-А2, В7-А2+, В7-А3, В7-А9 - В7-А10 - В7-А11 |
77×36×164 48×21,2×122 73×38×194 |
Габаритные размеры зонда, мм, не более - В7-А2, В7-А9 - В7-А2+, В7-А11 - В7-А3 |
75×35×275 74×35×2100 36×30,5×1000 |
Масса, г, не более - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 - В7-А10 |
330 70 |
Источник питания, напряжение В: - В7-А2, В7-А2+, В7-А3 - В7-А11 литий-ионный аккумулятор (Li-ion) - В7-А9 - В7-А10 |
6 (4 шт. ААА 1,5 В) 3,7 4,5 (3 шт. ААА 1,5 В) 6 (2 шт. CR2032 3 В) |
Срок непрерывного использования от батареи, ч |
20 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от 0 до +60; от -20 до +60 (В7-А10) 80; 90 (В7-А11) |
Условия хранения: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +60; 90 |
Средняя наработка до отказа, ч, не менее |
30000 |
Средний срок службы, лет, не менее |
8 |
Принцип измерения температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента термисторного типа (NTC) от температуры измеряемой среды.
Принцип измерения относительной влажности приборов основан на изменении электрической ёмкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влаго-чувствительного слоя.
Анемометры с зондом-крыльчаткой применяются для измерения скорости направленного воздушного потока в трубопроводах и коробах вентиляционных устройств, для вычисления расхода вентиляционного воздуха в вентиляционных отверстиях, воздуховодах жилых и производственных зданий. Принцип действия приборов при измерении скорости воздушного потока модификаций В7-А2, В7-А2+, В7-А9 и В7-А10 основан на тахометрическом принципе, при котором частота вращения первичного преобразователя (крыльчатки) пропорциональна скорости воздушного потока, в который он помещён. Скорость вращения крыльчатки преобразуется в электрический сигнал индуктивным преобразователем.
Анемометры с зондом «обогреваемая струна» применяются аналогично анемометрам с зондом-крыльчаткой. Принцип действия анемометров модификаций В7-А3 и В7-А11 при измерении скорости воздушного потока основан на постоянном нагреве чувствительного элемента типа «обогреваемая струна» до температуры выше окружающей и непрерывном его охлаждении потоком воздуха. Постоянная температура поддерживается микропроцессором прибора. Ток обогрева пропорционален скорости потока воздуха. В качестве измерителя температуры используется полупроводниковый термистор, а скорость воздушных потоков определяется с помощью платинового терморезистора в виде обогреваемой струны. Он позволяет регистрировать даже незначительное перемещение воздуха, благодаря чему анемометр с «обогреваемой струной» обладает более высокой чувствительностью и точностью при меньшем диаметре измерительного зонда (по сравнению с анемометром с зондом-крыльчаткой). Недостатки: низкая механическая прочность (применяемая проволока очень тонкая) и нарушение калибровки из-за загрязнения и окисления горячей проволоки, но, т. к. они практически безынерционны, то широко применяются в аэродинамических экспериментах для измерения локальной турбулентности и пульсаций потока.
Область применения: санитарный и технический надзор в горнодобывающей промышленности (в т. ч. в шахтах), в строительстве, в производственных, складских, публичных и жилых зданиях при аттестации рабочих мест, оценки условий хранения, контроля окружающей среды в лабораториях и других сферах деятельности, в т. ч. в метеорологических целях.
| Внесен в госреестр | Внесен |
| Поверка в комплекте | Включена в стоимость |
| Производитель | «Восток-7», Россия |
