Анемометр с зондом "обогреваемая струна" В7-А11
- Обзор
- Характеристики
- Отзывы0

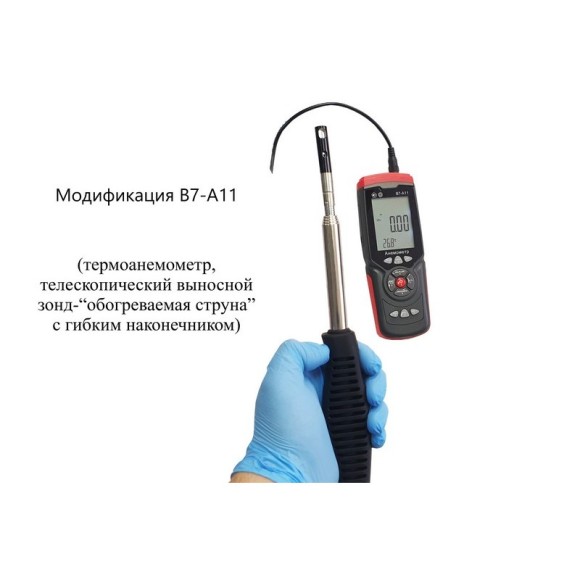

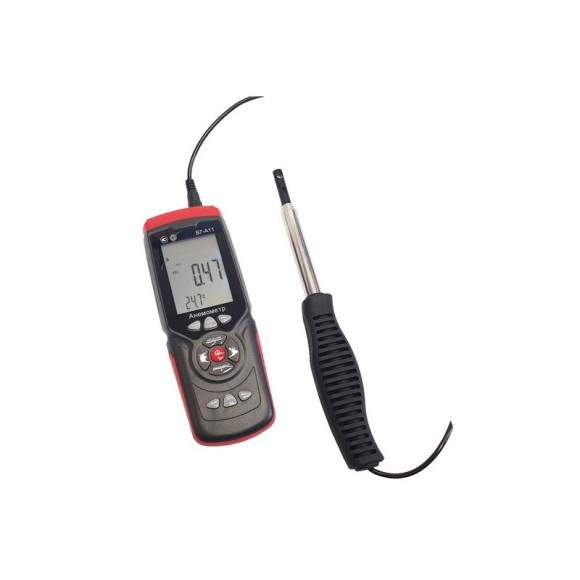

Модификация В7-А11 (термоанемометр, телескопический выносной зонд-“обогреваемая струна” с гибким наконечником) представляет собой мобильный многофункциональный микропроцессорный анемометр ручного формата. Он состоит из электронного блока с измерительным зондом выносного типа. Применяется для однократного и периодического измерения температуры и скорости направленного воздушного потока и других газов в вентиляционных каналах и системах кондиционирования с вычислением объёма расхода, средних, максимальных и минимальных параметров воздушного потока.
Внесен в госреестр под номером 91412-24
Отличительные особенности:

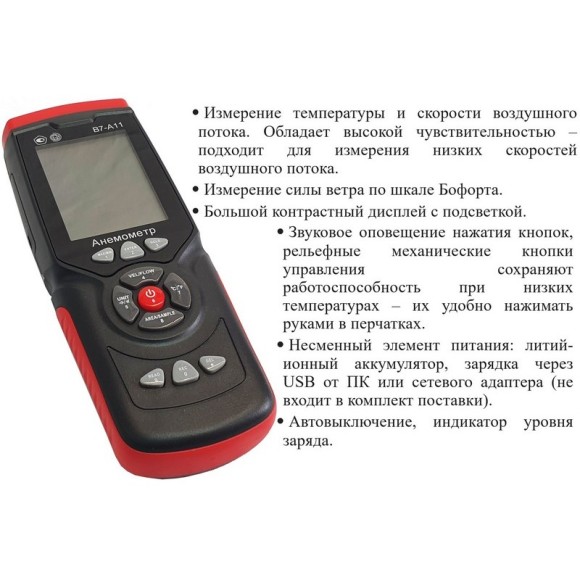

- Измерение метрологически достоверных параметров температуры и скорости воздушного потока – точность замеров подтверждена свидетельством о поверке для составления официальной отчётной и контрольной документации. Обладает высокой чувствительностью – подходит для измерения низких скоростей воздушного потока.
- Измерение силы ветра в баллах по шкале Бофорта (все 12 баллов).

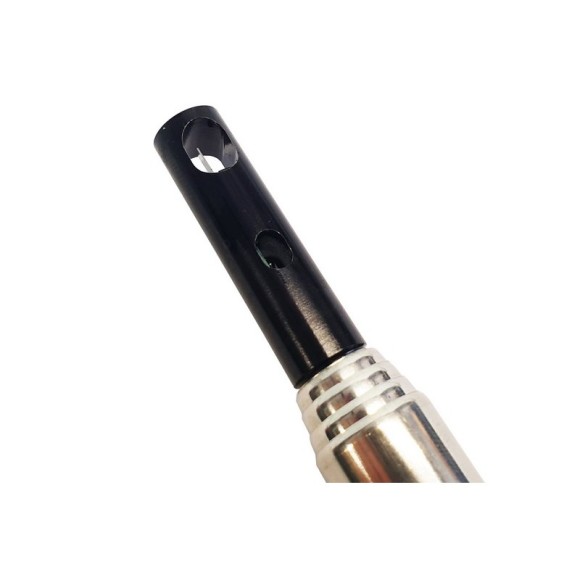

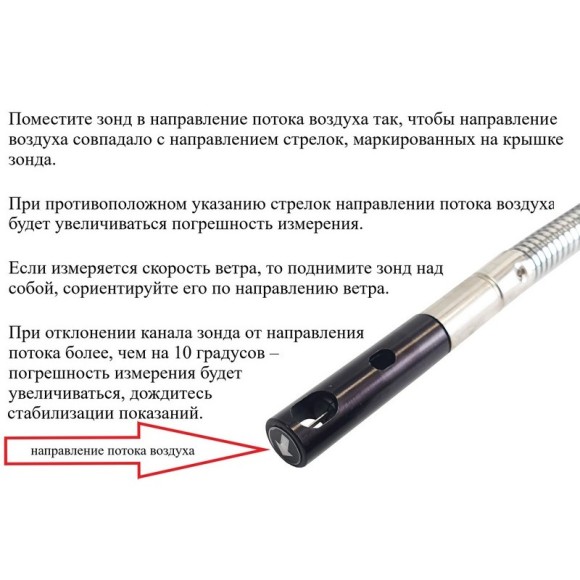

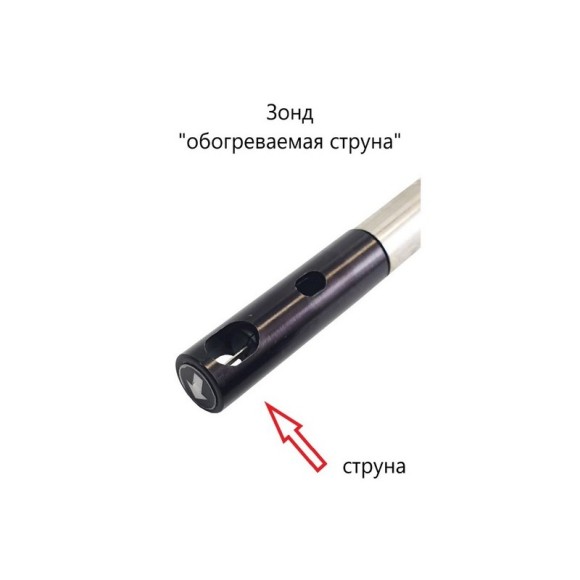

- Выносной (сменный) зонд с «обогреваемой струной» лишён инерционности, свойственной зондам с крыльчаткой, что позволяет ему мгновенно измерять локальную турбулентность и пульсации потока воздуха в аэродинамических экспериментах. Малый диаметр тонкой измерительной головки зонда (9,5 мм) позволяет применять его в труднодоступных местах, узких каналах с маленьким поперечным сечением и контрольных технологических отверстиях и диффузорах вентиляции, недоступных для широкого в диаметре зонда выносного типа с крыльчаткой. Недостатки: низкая механическая прочность (применяемая проволока очень тонкая) и нарушение калибровки из-за загрязнения и окисления горячей проволоки.

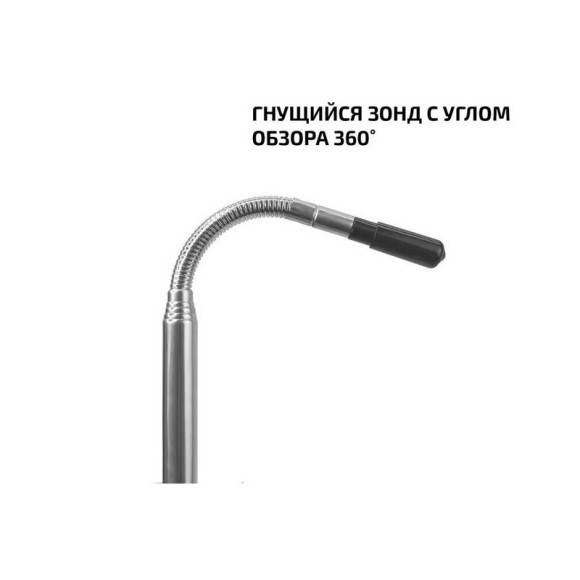

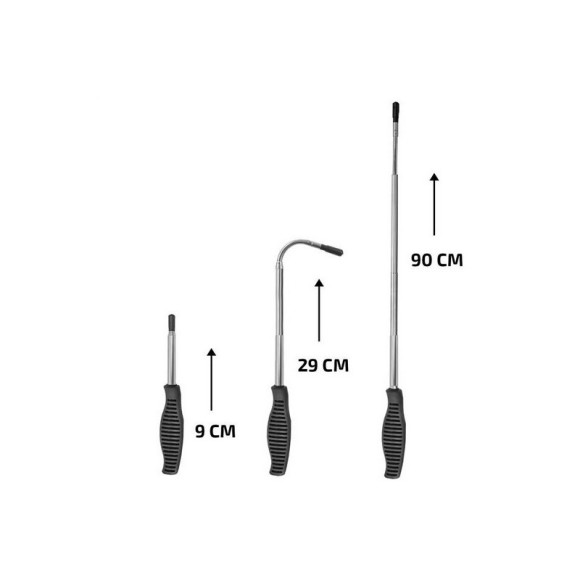

- Профессиональный телескопический удлинитель зонда (до 107 см) из лёгкого алюминия для удобства измерения на потолочных выходах с прорезиненной рифлёной рукояткой, длина соединительного кабеля до 170 см. Верхнее колено телескопического удлинителя выполнено из гибкой сильфонной трубки в металлической оплётке для изменения ориентации измерительной головки зонда на угол до 1800 для удобства
- 5 единиц измерения скорости воздушного потока на выбор: м/с, км/ч, фут/мин, узлы, миль/ч и 2 единицы измерения температуры: 0С и 0F.
- Функция расчёта воздушного потока по параметрам: объёмного расхода и 2/3 от максимальной скорости воздушного потока (2/3 Vmax),
- Функция HOLD – фиксация измеренных показаний на дисплее прибора для документирования.
- Функции MAX, AVG и MIN – фиксация максимального среднего и минимального значений.
- Функция сохранения до 960 измеренных данных в памяти прибора: однократное ручное сохранение и многократная автоматическая запись данных.

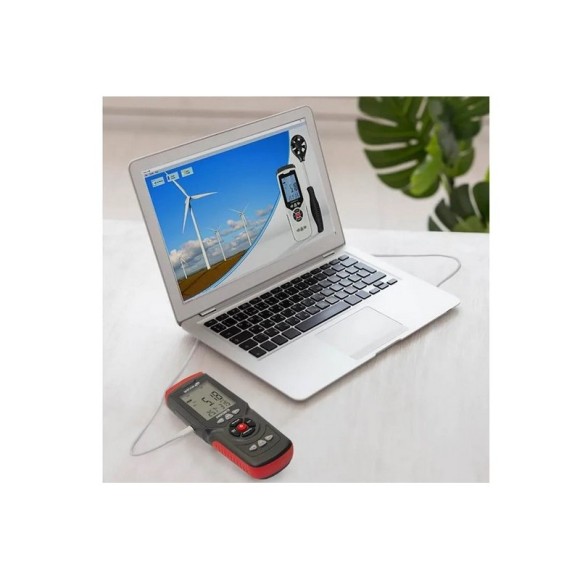

- Функция подключения к компьютеру по USB для измерений в режиме реального времени, обработки и сохранения полученных данных на ПК, построения графиков.

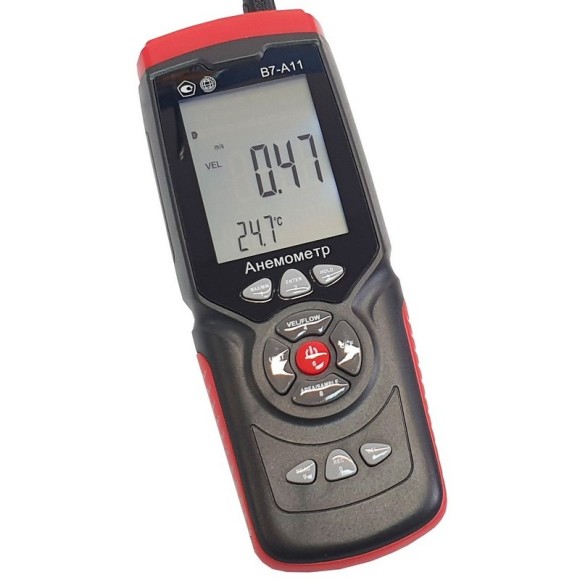

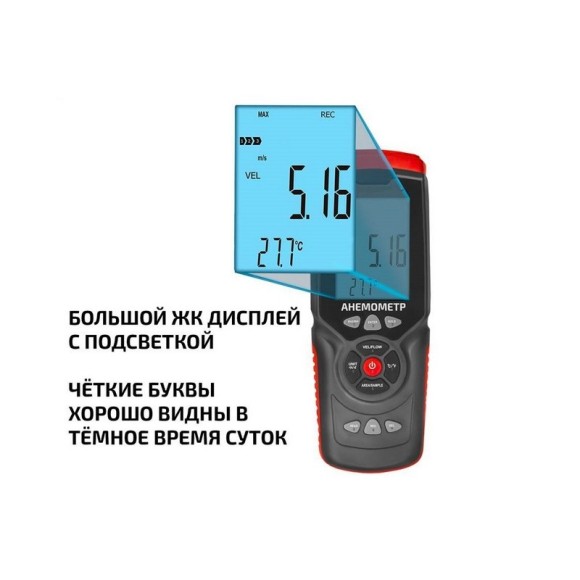

- Большой контрастный дисплей с подсветкой.
- Звуковое оповещение нажатия кнопок, рельефные механические кнопки управления сохраняют работоспособность при низких температурах – их удобно нажимать руками в перчатках.

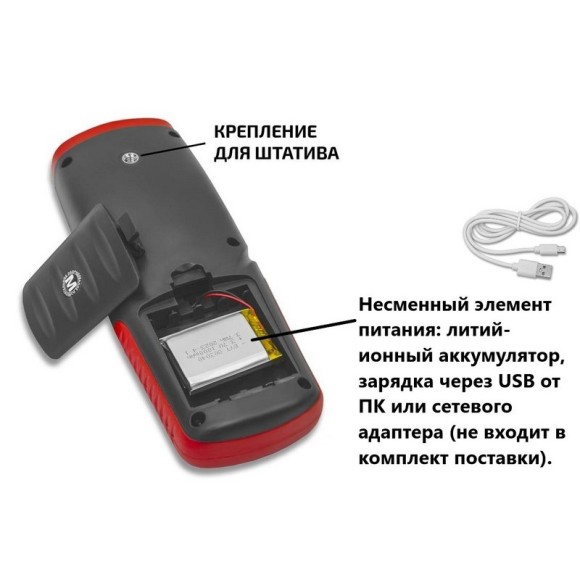

- Несменный элемент питания: литий-ионный аккумулятор, зарядка через USB от ПК или сетевого адаптера (не входит в комплект поставки).
- Автовыключение, индикатор уровня заряда.

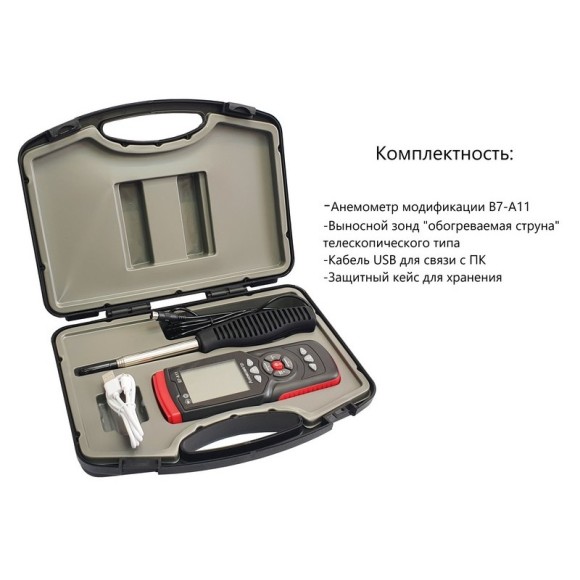

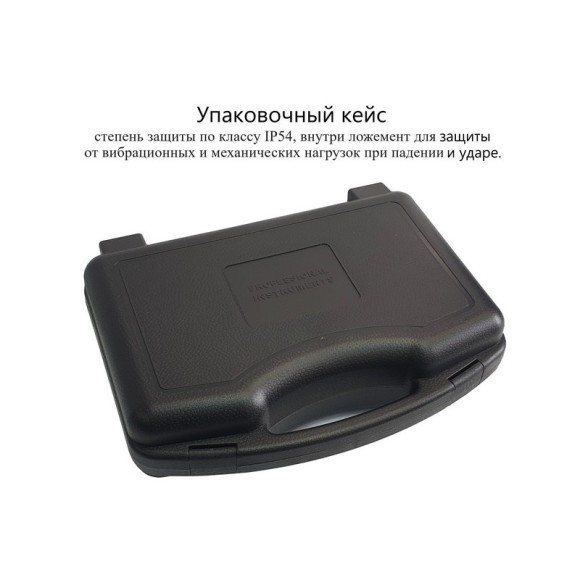

- Переносной прочный кейс, степень защиты по классу IP54, внутри ложемент для защиты от вибрационных и механических нагрузок при падении и ударе.
Метрологические характеристики:
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С: - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 - В7-А10 |
от 0 до +45 от -20 до +60 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
Диапазон измерений относительной влажности (модификация В7-А10), % |
от 10 до 90 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности (модификация В7-А10), % (при температуре окружающей среды от +10 °С до +60 °С) |
±5,0 |
Диапазон измерений скорости воздушного потока, м/с: - В7-А2 - В7-А2+ - В7-А3 - В7-А9 - В7-А10 - В7-А11 |
от 1,0 до 30,0 от 0,3 до 30,0 от 0,3 до 20,0 от 0,3 до 30,0 от 1,0 до 20,0 от 0,3 до 30,0 |
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - В7-А2 - в диапазоне от 1,0 до 20,0 м/с включ. - в диапазоне св.20,0 м/с - В7-А2+ - в диапазоне от 1,0 до 20,0 м/с включ. - в диапазоне св.20,0 м/с - В7-А3 - В7-А9 - В7-А10 - В7-А11 |
±(0,2+0,07∙V) ±(0,1+0,1∙V) ±(0,2+0,05∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) ±(0,2+0,07∙V) |
Разрешающая способность дисплея анемометра при измерении температуры, °С |
0,1 |
Разрешающая способность дисплея анемометра при измерении относительной влажности, % |
0,1 |
Разрешающая способность дисплея анемометра при измерении скорости воздушного потока, м/с: - В7-А2, В7-А2+, В7-А3 - В7-А11 - В7-А9; В7-А10 |
0,001 0,01 0,1 |
Примечание: V – значение скорости воздушного потока, м/с |
|
Технические характеристики:
Наименование характеристики |
Значение |
Диапазон измерения величины воздушного потока, СММ (м3/мин) - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 (разрешение 0,001–100; площадь сечения 0,001–9999) |
от 0 до 999900 |
Диапазон измерения величины «холодный ветер», °С - В7-А10 (разрешение 0,1 °С, погрешность ±2 °С, время отклика 1 с) |
от -40 до -10 |
Диапазон измерения величины «точка росы», °С - В7-А10 (разрешение 0,1 °С, погрешность ±2 °С, время отклика 1 с) |
от -40 до +60 |
Диапазон измерения величины «барометрическое давление», гПа - В7-А10 (разрешение 0,1 гПа, погрешность ±1 гПа, время отклика 1 с) |
от 300 до 1100 |
Диапазон измерения величины «высота», м - В7-А10 (разрешение 1 м, время отклика 1 с) |
от -500 до +9000 |
Диапазон измерения величины «освещённость», лк - В7-А10 (разрешение 1 лк, погрешность ±3 %, время отклика 1 с) |
от 0 до 55000 |
Габаритные размеры электронного блока, мм, не более - В7-А2, В7-А2+, В7-А3, В7-А9 - В7-А10 - В7-А11 |
77×36×164 48×21,2×122 73×38×194 |
Габаритные размеры зонда, мм, не более - В7-А2, В7-А9 - В7-А2+, В7-А11 - В7-А3 |
75×35×275 74×35×2100 36×30,5×1000 |
Масса, г, не более - В7-А2, В7-А2+, В7-А3, В7-А9, В7-А11 - В7-А10 |
330 70 |
Источник питания, напряжение В: - В7-А2, В7-А2+, В7-А3 - В7-А11 литий-ионный аккумулятор (Li-ion) - В7-А9 - В7-А10 |
6 (4 шт. ААА 1,5 В) 3,7 4,5 (3 шт. ААА 1,5 В) 6 (2 шт. CR2032 3 В) |
Срок непрерывного использования от батареи, ч |
20 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от 0 до +60; от -20 до +60 (В7-А10) 80; 90 (В7-А11) |
Условия хранения: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +60; 90 |
Средняя наработка до отказа, ч, не менее |
30000 |
Средний срок службы, лет, не менее |
8 |
Принцип измерения температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента термисторного типа (NTC) от температуры измеряемой среды.
Принцип измерения относительной влажности приборов основан на изменении электрической ёмкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влаго-чувствительного слоя.
Анемометры с зондом-крыльчаткой применяются для измерения скорости направленного воздушного потока в трубопроводах и коробах вентиляционных устройств, для вычисления расхода вентиляционного воздуха в вентиляционных отверстиях, воздуховодах жилых и производственных зданий. Принцип действия приборов при измерении скорости воздушного потока модификаций В7-А2, В7-А2+, В7-А9 и В7-А10 основан на тахометрическом принципе, при котором частота вращения первичного преобразователя (крыльчатки) пропорциональна скорости воздушного потока, в который он помещён. Скорость вращения крыльчатки преобразуется в электрический сигнал индуктивным преобразователем.
Анемометры с зондом «обогреваемая струна» применяются аналогично анемометрам с зондом-крыльчаткой. Принцип действия анемометров модификаций В7-А3 и В7-А11 при измерении скорости воздушного потока основан на постоянном нагреве чувствительного элемента типа «обогреваемая струна» до температуры выше окружающей и непрерывном его охлаждении потоком воздуха. Постоянная температура поддерживается микропроцессором прибора. Ток обогрева пропорционален скорости потока воздуха. В качестве измерителя температуры используется полупроводниковый термистор, а скорость воздушных потоков определяется с помощью платинового терморезистора в виде обогреваемой струны. Он позволяет регистрировать даже незначительное перемещение воздуха, благодаря чему анемометр с «обогреваемой струной» обладает более высокой чувствительностью и точностью при меньшем диаметре измерительного зонда (по сравнению с анемометром с зондом-крыльчаткой). Недостатки: низкая механическая прочность (применяемая проволока очень тонкая) и нарушение калибровки из-за загрязнения и окисления горячей проволоки, но, т. к. они практически безынерционны, то широко применяются в аэродинамических экспериментах для измерения локальной турбулентности и пульсаций потока.
Область применения: санитарный и технический надзор в горнодобывающей промышленности (в т. ч. в шахтах), в строительстве, в производственных, складских, публичных и жилых зданиях при аттестации рабочих мест, оценки условий хранения, контроля окружающей среды в лабораториях и других сферах деятельности, в т. ч. в метеорологических целях.
| Внесен в госреестр | Внесен |
| Поверка в комплекте | Включена в стоимость |
| Защищённость от пыли и воды | IP54 |
| Производитель | «Восток-7», Россия |
