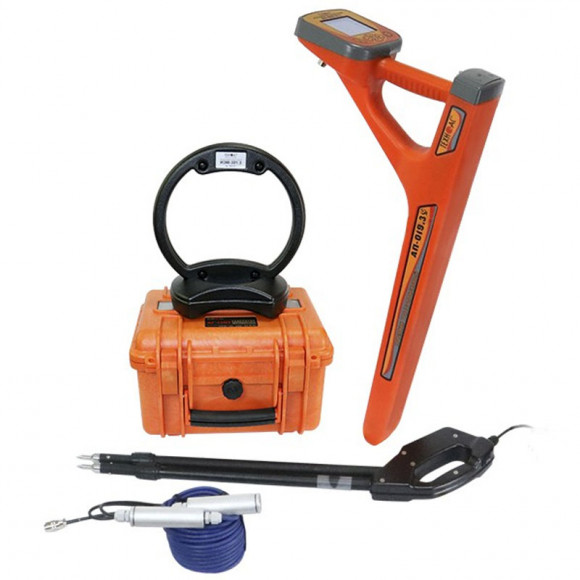

Комплект кабелетрассоискателя Атлет АГ-319К-СКИ позволяет: находить и точно определять местоположение подземных коммуникаций - силовых и сигнальных кабелей, оптоволоконных армированных кабелей и металлических трубопроводов; определять глубину нахождения коммуникаций до 10 м; проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора; проводить поиск...
Полное описание
Производитель«ТЕХНО-АС», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
420 900
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«ТЕХНО-АС», Россия

Назначение

Комплект кабелетрассоискателя "Атлет АГ-319К-СКИ" позволяет:

  • находить и точно определять местоположение подземных коммуникаций - силовых и сигнальных кабелей, оптоволоконных армированных кабелей и металлических трубопроводов;
  • определять глубину нахождения коммуникаций до 10 м;
  • проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
  • проводить поиск неисправностей кабельных линий;
  • проводить поиск мест повреждения изоляции силовых кабелей и трубопроводов, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой;
  • комплект позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Рекомендуемые области применения

  • Трубопроводный транспорт - теплосети, газораспределение, нефтепроводы и т.д.
  • Электрические сети
  • ЭХ предприятия
  • ЖКХ
  • Строительство

Описание

Комплект включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект "Атлет АГ-319К-СКИ" позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

Особенности приемника

  • встроенный GPS/ГЛОНАСС-модуль для сохранения координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
  • функция «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
  • несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
  • расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
  • определение типа подземной коммуникации;
  • полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
  • встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
  • большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
  • одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
  • поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
  • подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
  • идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
  • корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
  • возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора;
  • меню на двух языках (русский и английский).

Функциональные возможности приемника "АП­-019.3" в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

Режим «Минимум максимум»

Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «Зонд»

Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС ­модуля

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Модуль GPS

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

MapProgram

Особенности генератора

  • автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
  • мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
  • автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
  • встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
  • высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
  • высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
  • многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
  • возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
  • автоматические выключения генерации при длительном простое.

Приемник "АП-019.3"

Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Диапазон частот «Широкая полоса» 0,04…8 кГц
Частота фильтра в режиме «Зонд» 512 Гц
Диапазон частот «Радио» 8…40 кГц
Динамический диапазон входных сигналов 120 дБ
Количество встроенных датчиков 4
Максимальная чувствительность
(Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )
5 мкА на расстоянии 1 м
Объем памяти модуля GPS 2300 «точек»
Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое – для 2D отображения «Трасса»
  • Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»
  • Автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы 0....9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала 0,01....9,99 А
Автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • 2D визуализация положения трассы относительно прибора
  • Глубина залегания трассы
  • Ток сигнала
  • Графики уровня сигнала
  • Сила сигнала
  • Параметры настройки и управления
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция).
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,45 кг



Генератор "АГ-120Т"

Параметр Значение
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1 непрерывный «НП»
режим 2
- длительность импульса, мс
- частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1024
8192

4:1
режим 1

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


20
40
80
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки


10

15
задаваемый для автосогласования четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
220 (170 при «2F»)

330
 (260 при «2F»)
140 (110 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В 180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом
- от сетевого блока (СБП) 70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F»
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки любое (0…¥)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

1…2200 (1…1700 при «2F»)
1…3300 (1…2600 при «2F»)
для максимального непрерывного тока (10А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0…1,2
0…1,8
для максимального тока в импульсе (15А)
- при автономном питании
- с добавлением внешнего аккумулятора 12В

0…0,8
0…1,2
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация генерация 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В)
3 (при 60Вт автономно/90Вт с доп. акк. 12В)
- импульсные посылки одной частоты 8 (при 180Вт автономно/270Вт с доп. акк. 12В)
20 (при 90Вт автономно/130Вт с доп. акк. 12В)
- генерация ударных импульсов с максимальной частотой 80уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы 11...14В / 22…28В ≥24Ач
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при «длительном» простое (1 мин)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
автоматическое повторное согласование в режиме «SIN» при отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP65
Габаритные размеры электронного блока (кейса), не более, мм 305х270х194
Вес электронного блока, не более, кг 12



Датчик контроля изоляции "ДКИ-117"

Параметр Значение
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
«0»
«I»
«II»


0,3…14
3…140
30…1400
Частотный диапазон, Гц 40...10000
Максимально допустимое переменное входное напряжение, В 400
База (расстояние между электродами в рабочем положении), мм для угла раствора 30º - 550
для угла раствора 60º - 880
Длина штанг, не более, мм
- в рабочем положении
- в транспортном положении

780
490
Вес, не более, кг 0,8



Датчик определитель дефектов коммуникации "ДОДК-117"

Параметр Значение
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
Точность определения обрыва кабеля, м 0,25
Входное сопротивление датчика, Мом  2,4
Питание предварительного усилителя внешнее от приёмника.
Коэффициент усиления предварительного усилителя, дб 40
Производитель«ТЕХНО-АС», Россия

Атлет АГ-319К-СКИ отзывы

About this product reviews yet. Be the first!

Ультразвуковые дефектоскопы Ручные спектрометры Портативные рентгеновские аппараты Ультразвуковые толщиномеры Твердомеры Толщиномеры покрытий

ВЕЛМАС
Москва
Ваш город Москва?
Каталог товаров
