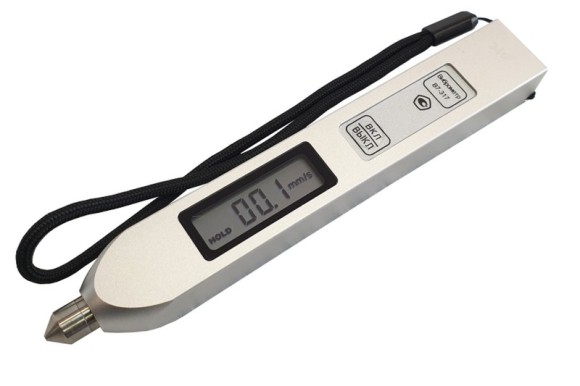

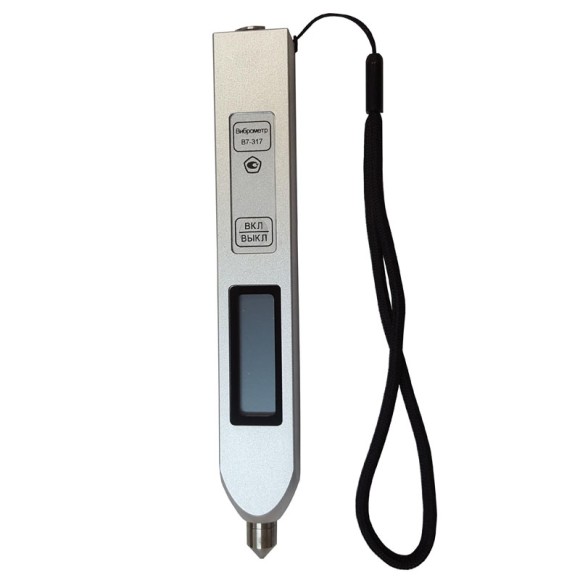

В7-317 виброметр портативный карандашного типа

Виброметр В7-317 (далее виброметр) измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком.
Полное описание
Вес0.056 кг
Внесен в госреестрВнесен
Производитель«Восток-7», Россия
Под заказ
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
47 421
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия



Скачать инструкцию

Скачать инструкцию

Виброметр В7-317 (далее виброметр) измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком.

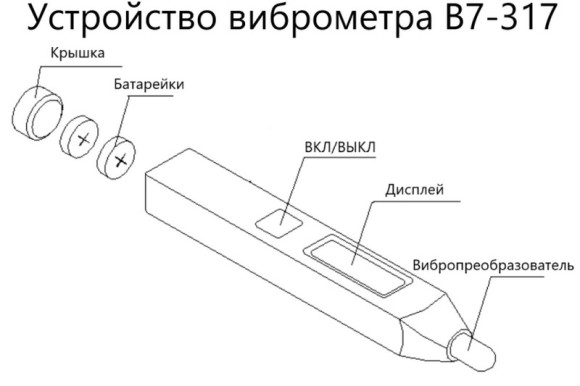

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из датчика ускорений, встроенного в измерительный блок. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика и производит интегрирование для измерений виброскорости.

Виброметр позволяет измерять среднее квадратическое значение (СКЗ) виброскорости.

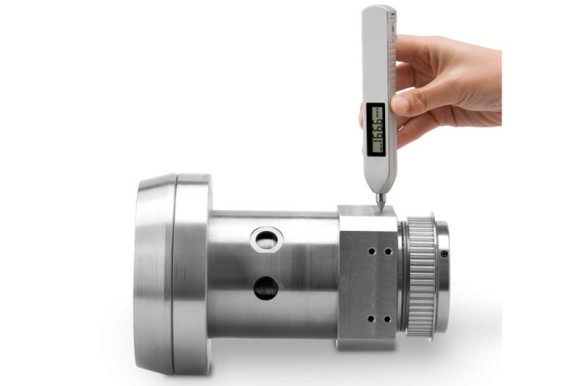

В7-317 - это карманная версия виброметра, конструктивно выполненная в виде ручки с преобразователем, встроенным в корпус прибора. Виброметр используется для измерения периодических колебаний, в частности вращающихся и возвратно-поступательных механизмов. Это ультралёгкий портативный прибор для измерения вибрации машинного оборудования и быстрой проверки состояния подшипников и шестерён. Контролируемой точкой может быть подшипник, опора подшипника или какая-либо деталь, точно передающая вибрацию машины, или ответная реакция которой на движущую силу очевидна. Для точного измерения вибраций необходимо провести испытание по 3-м разным направлениям, перпендикулярным по отношению друг к другу. Прибор не имеет блока памяти для сохранения данных, поэтому измеренные данные вибрации придётся запомнить или записать вручную.

Особенности:

  • Прибор обеспечивает быстрое измерение параметров вибрации работающего оборудования и машин в производственных условиях, балансировки подшипников качения и зубчатых передач;
  • Прибор используется для быстрой проверки параметров вибрации и балансировки подшипников качения и зубчатых передач;
  • Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;

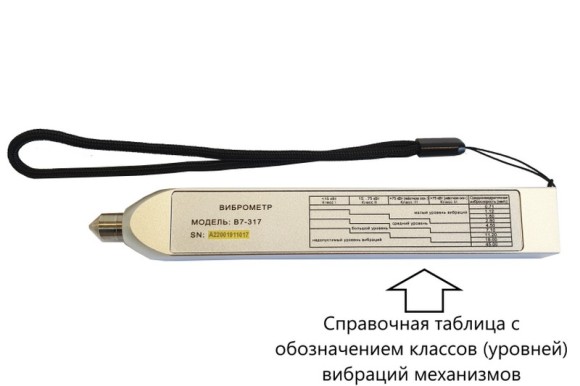

  • Справочная таблица с обозначением классов (уровней) вибраций механизмов на тыльной стороне прибора;
  • Дисплей 3,5" LCD с интервалом обновления 0,5 секунды;
  • Функция фиксации измерения в течение 40 секунд;
  • Около 5-ти часов непрерывной работы;
  • Функция автоотключения.


Описание функционала моделей виброметров В7 для облегчения выбора:

Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

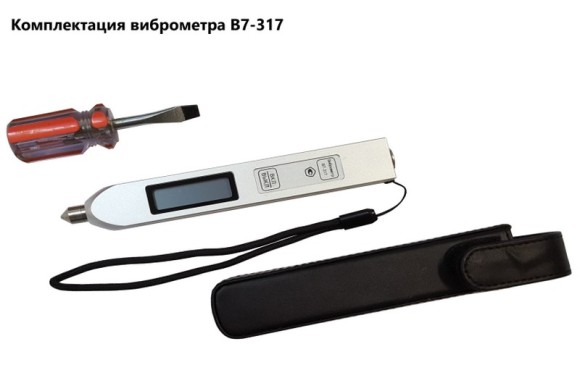

Комплектация

Модель

Наименование

К-во

Все

Руководство по эксплуатации с Паспортом

Свидетельство о поверке (ФГИС АРШИН)

1 экз.

1 экз.

В7-317,

В7-327

Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)

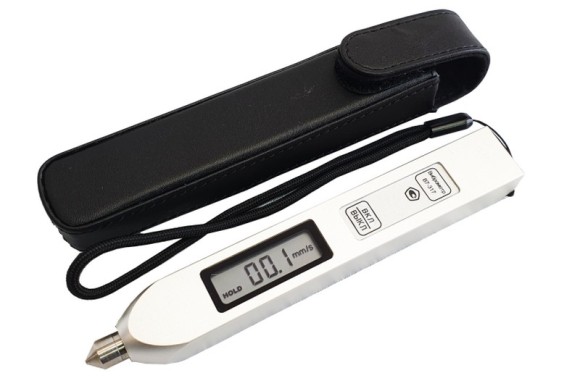

Кожаный чехол

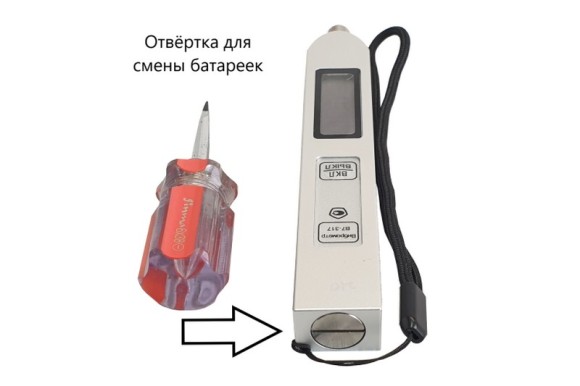

Отвёртка

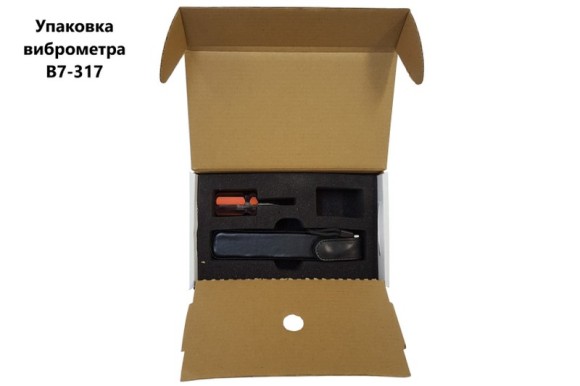

Картонная коробка

1 шт.

1 шт.

1 шт.

1 шт.

В7-337

Виброметр

Выносной датчик с кабелем

Магнитное основание с резьбой М5

Адаптер питания 5В/1000мА

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

В7-357

Виброметр

Выносной датчик с кабелем

Магнитное основание с резьбой М5

Адаптер питания 9В/1000мА

Рулон бумаги термопринтера

Упаковочный кейс

1 шт.

1 шт.

1 шт.

1 шт.

2 шт.

1 шт.

В7-220

Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:

· с выносным датчиком

· со встроенным датчиком и щупом коротким для измерений на высоких частотах

Упаковочный кейс

1 шт.

1 шт.

Дополнительная комплектация

В7-557

ПО обработки данных с USB-кабелем для связи с ПК

Щуп со штифтом М5 для датчика

Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки

На заказ

На заказ

На заказ

В7-220

Выносной датчик измерения температуры (термопара тип К,

диапазон -20…+4000С) с кабелем

Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц

Магнитное основание с резьбой М5

Наушники-стетоскопа 2B 10кОм

На заказ

На заказ

На заказ

На заказ


Метрологические характеристики виброметров модификаций В7-317, В7-327, В7-337

Наименование характеристики

Значение

В7-317

В7-327

В7-337

Диапазон измерений СКЗ

виброскорости, мм/с

от 0,1 до 199,9

Диапазон измерений размаха

виброперемещений, мм

-

от 0,001 до 1,999

Диапазон измерений амплитуд

виброускорений, м/с2

-

от 0,01 до 199,9

от 0,1 до 199,9

Диапазон частот при

измерениях:

-виброскорости, Гц

-виброперемещений, Гц

-виброускорений, Гц





от 10 до 1000

-

-





от 10 до 1000

от 10 до 500

от 10 до 500





от 10 до 1000

от 10 до 500

от 10 до 10000

Пределы допускаемой

относительной погрешности

измерений СКЗ виброскорости,

%

±10

(в диапазоне частот от 10 до 20 Гц)

±5

(в диапазоне частот от 20 до 1000 Гц)

±15

(в диапазоне частот

от 10 до 20 Гц)

±10

(в диапазоне частот

св. 20 до 1000 Гц)

Пределы допускаемой

относительной погрешности

измерений амплитуды

виброускорений, %





-

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

от 20 до 1000 Гц)

±10

(в диапазонах частот

от 10 до 20 Гц и св.

5000 до 10000 Гц)

±5

(в диапазоне

частот

св. 20 до 5000 Гц)

Пределы допускаемой

относительной погрешности

измерений размаха

виброперемещений, %



-

±10

(в диапазонах частот

от 10 до 20 Гц и

св. 100 до 500 Гц)

±5

(в диапазоне частот

св. 20 до 100 Гц)

Основные технические характеристики

Наименование характеристики

Значение

В7-317/В7-327

В7-337

В7-357

В7-220

Диапазон индицируемых скоростей вращения, об/мин

-

-

от 30 до 300000

-

Диапазон индицируемых собственных частот, Гц

-

-

от 0,5 до 5000

-

Дисплей

1.5”

3.5

3.5”

1.5”

Память

-

+

+

-

Возможность использования щупа

-

+

+

+

Возможность использования датчика температуры и стетоскопа

(погрешность 1%, дискретность 1 0С)

-

-

-

+

Напряжение питания от источника постоянного тока, В

12

Потребляемая мощность, Вт, не более

1

Габаритные размеры, мм, не более:

длина;

ширина;

высота



150

23

18



178

78,5

28



185

68

30

Масса, г, не более

56

230

200

Условия эксплуатации:

температура окружающей среды, ºС

относительная влажность, %, не более



от +15 до +35



98

Время наработки на отказ, ч, не менее

10000

Средний срок службы, лет

10
