Обнаружение и измерение размеров трещин во впадине наружной и внутренней замковой резьбы бурового оборудования с применением сканера или ручным преобразователем, на разгрузочной канавке и галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы, и т.д.
Полное описание
Производитель«Константа», Россия
Под заказ
Артикул: art25623:вд1
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
1 085 326
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Константа», Россия

Отличия:

  • один комплект для контроля любой наружной и внутренней замковой резьбы с углом профиля 60°;
  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,5 мм;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
  • настройка дефектоскопа нажатием одной кнопки;
  • измерение глубины и протяженности обнаруженных трещин;
  • нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
  • оперативная замена каретки и преобразователя позволяет контролировать резьбы различных профилей изделий из магнитных и немагнитных материалов;
  • возможность контроля всех витков резьбы;
  • отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя;
  • универсальность кареток (подходят для любого сканера и для ручного (не механизированного) контроля);
  • контроль разгрузочных канавок высоколокальным преобразователем;
  • контроль тела трубы, выборок под ключ, сварного шва приварных замков (преобразователь поставляется по требованию потребителя).

Назначение:

Обнаружение и измерение размеров трещин во впадине наружной и внутренней замковой резьбы бурового оборудования с применением сканера или ручным преобразователем, на разгрузочной канавке и галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы, и т.д.

Принцип действия

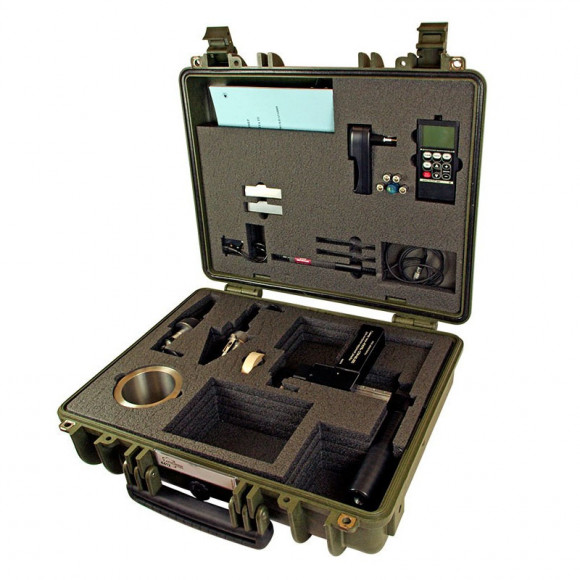

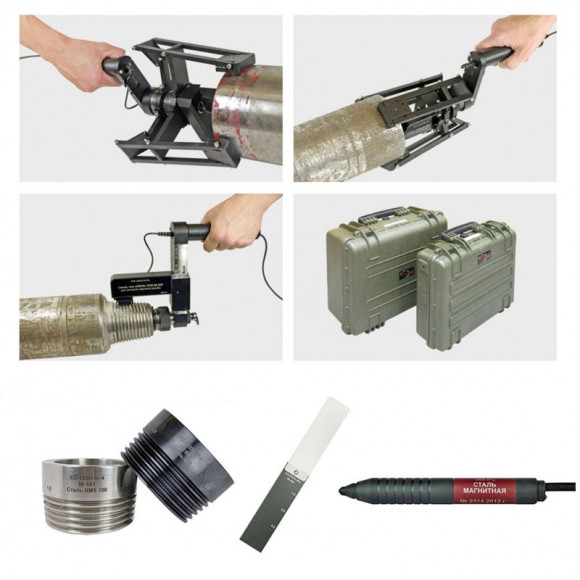

Комплект состоит из сканера наружной резьбы с двумя держателями различного размера, двумя сканерами внутренней резьбы, блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов. Сканеры укомплектованы взаимозаменяемыми вихретоковыми преобразователями с каретками.

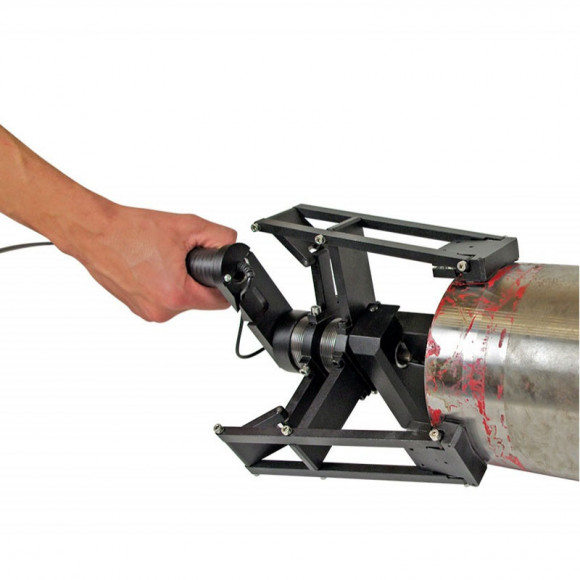

Для контроля наружной резьбы используется сканер наружной резьбы «Паук» СПН-65-203. В зависимости от диаметра проходного отверстия в трубе выбирается требуемый держатель, цанговый держатель ЦД-25-55 для труб с проходным отверстием с диаметром от 25 до 55 мм либо рычажный держатель РД-50-135 для труб с проходным отверстием с диаметром от 50 до 135 мм.

Держатель закрепляется на сканере. Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие.

Для контроля внутренней резьбы, в зависимости от её диаметра, используется сканер внутренней резьбы «Паук» СПВ-65-108 (для резьбы от З-65 до З-108) или СПВ-101-203 (для резьбы от З-101 до З-203). Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты.

Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее отображается глубина обнаруженной трещины.

Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.

Контроль разгрузочной канавки и галтельных переходов производится высоколокальным преобразователем карандашного типа (ПФ-ОН-4-Fe).

Для контроля тела бурильной трубы, выборок под ключ и сварных швов приварных замков производится преобразователем карандашного типа для грубых поверхностей (ПФ-ОН-14-Fe, поставляется по требованию потребителя).
Метрологические характеристики прибора и каждого преобразователя подтверждаются на контрольных образцах.

Характеристики

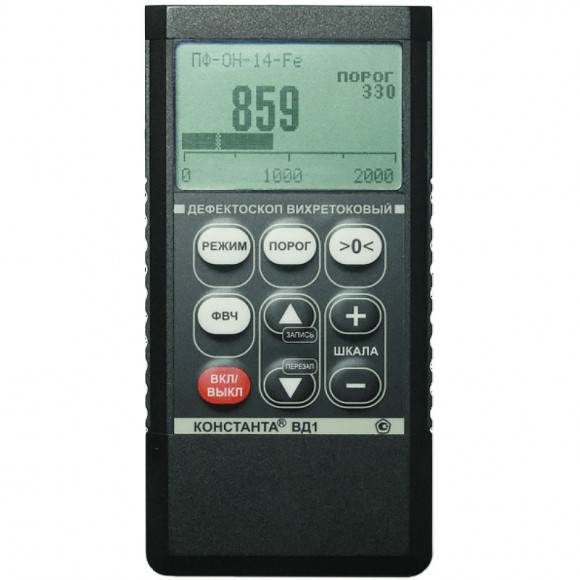

Индикация
    • графический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации;
    • звуковая сигнализация в корпусе прибора и через подключаемые наушники
Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп
Диапазон рабочих температур 0°С … +50°С
Питание (аккумуляторы или батареи Alkaline) 2 шт., тип ААА
Время непрерывной работы 10 часов
Габаритные размеры блока обработки информации 120х60х25 мм
Масса 0,15 кг

Основные технические характеристики сканеров типа 'Паук'

Диапазон контролируемых диаметров замковой резьбы (при работе с кареткой ККЗ-4) От З–65 до З–203
Диапазон контролируемых диаметров трапецеидальной резьбы (при работе с каретками ККТр-5, ККТр-6) От 53 до 230 мм
Диапазон контролируемых диаметров треугольной резьбы (при работе с кареткой ККТ-1) От 53 до 230 мм
Диапазон контролируемых диаметров метрической резьбы (при работе с кареткой ККТ-2) От 47 до 224 мм
Диапазон диаметров внутренних отверстий для установки сканера:
— при использовании цангового держателя ЦД–25–55 От 25 до 55 мм
— при использовании рычажного держателя РД–50–135 От 50 до 135 мм
Максимальная длина контролируемой резьбы 210 мм
Габаритные размеры:
— в максимально сложенном состоянии 295 × 220 × 75 мм
— в максимально выдвинутом состоянии 370 × 240 × 140 мм
Масса сканера:
— с одним держателем 1,7 кг
— с двумя держателями 2,2 кг

Тип сканера   Сканер типа «Паук» СПВ–65–108 Сканер типа «Паук» СПВ–101–203
Диапазон контролируемых диаметров замковой резьбы (при работе с кареткой ККЗ-4) От З–65 до З–108 От З–101 до З–203
Диапазон контролируемых диаметров трапецеидальной резьбы (при работе с каретками ККТр-5, ККТр-6) От 65 до 106 мм От 100 до 203 мм
Диапазон контролируемых диаметров треугольной резьбы (при работе с кареткой ККТ-1) От 60 до 106 мм От 100 до 203 мм
Диапазон контролируемых диаметров метрической резьбы (при работе с кареткой ККТ-2) От 65 до 103 мм От 100 до 206 мм
Диапазон наружных диаметров труб и муфт для установки сканера От 70 до 140 мм От 115 до 280 мм
Максимальная длина контролируемой резьбы 120 мм 210 мм
Габаритные размеры:
— в максимально сложенном состоянии 355 × 170 × 125 мм 390 × 215 × 210 мм
— в максимально выдвинутом состоянии 440 × 200 × 160 мм 500 × 265 × 300 мм
Масса сканера: 2,4 кг 3,1 кг
Сканер, по требованию заказчика, может быть укомплектованы любым преобразователем для контроля резьбы с соответствующей кареткой. Технические характеристики преобразователей см. в соответствующих разделах.
Производитель«Константа», Россия

ВД1 Комплект для контроля замковой резьбы бурового оборудования отзывы

About this product reviews yet. Be the first!
