Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком.
Полное описание
Производитель«Восток-7», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
56 771
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

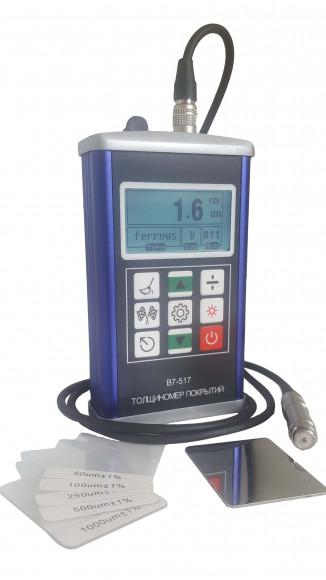

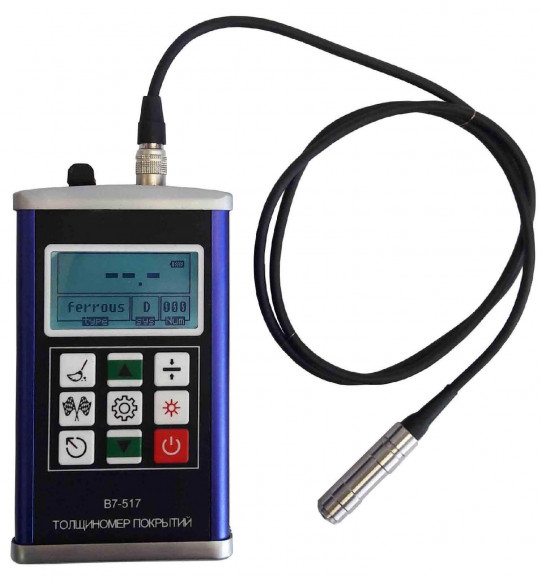

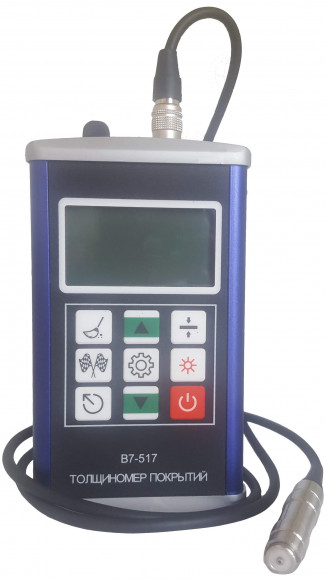

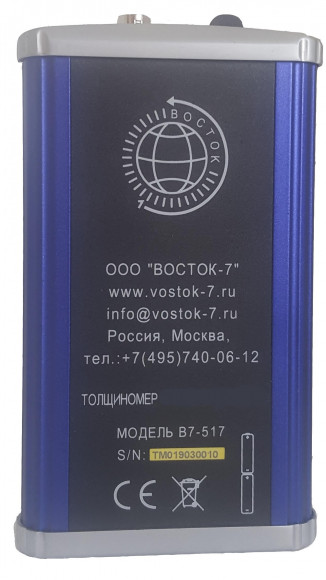

Толщиномеры покрытий В7-517 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.

Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).

Толщиномеры покрытий модификации В7-517 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):

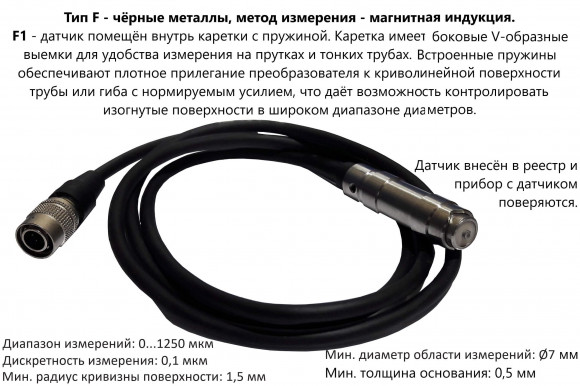

  • преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.

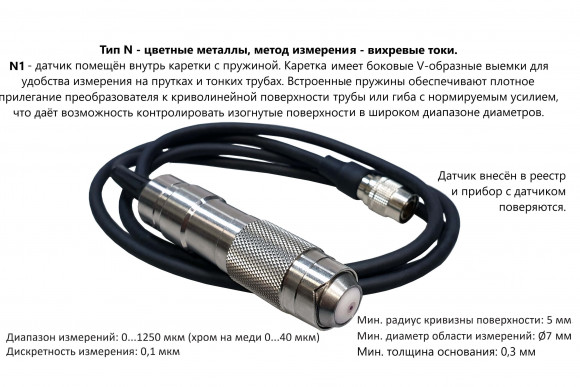

  • преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия (в т. ч. фольга), цинка, олова и т. д.

Отличительные особенности толщиномера покрытий модификации В7-517:

  • Комбинированный толщиномер с применением двух типов выносных преобразователей: F и N.
  • Возможность использования 11 различных преобразователей для чёрных и цветных металлов, из них 3 внесены в госреестр РФ.
  • Возможность измерения покрытия их хрома на медном основании.
  • 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
  • V-образный паз на основании преобразователя толщиномера для удобства замеров на тонких изделиях: стержни, прутки и др.;
  • Установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
  • Статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
  • Возможность корректировки заводской калибровки прибора пользователем, когда преобразователь толщиномера изношен.
  • Связь с ПК через USB для передачи данных, анализа и распечатки;
  • Режим автоотключения питания, малое энергопотребление;
  • Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

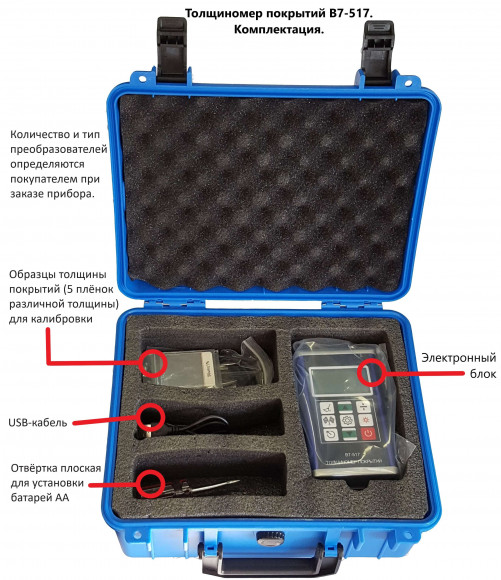

Наименование Количество
Блок электронный с преобразователем (F1 или N1 по выбору заказчика)*
1 шт.
Руководство по эксплуатации с методикой поверки МП 203-33-2020
1 экз.

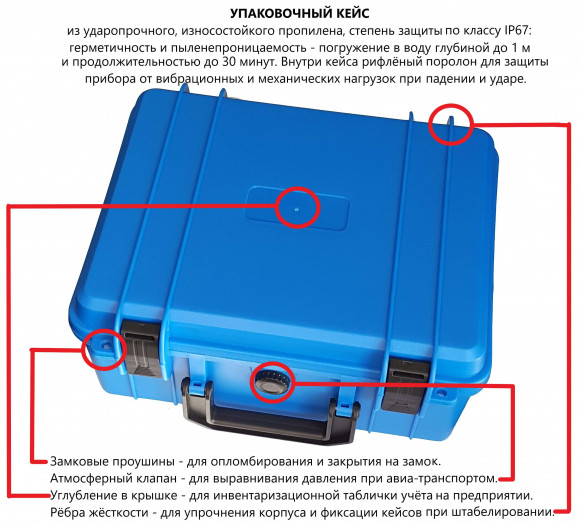

Упаковочный кейс
1 шт.
ПО с кабелем USB
1 компл.
Образцы толщины покрытий (5 плёнок различной толщины)
1 компл.
Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия:
- образец основания (сталь)
- образец основания (алюминий)
На заказ
*Прибор поставляется с первичной поверкой, количество и тип дополнительных преобразователей определяются требованиями заказчика.
Наименование Параметр
Типы датчиков (материал основания)
F (чёрные металлы) N (цветные металлы)
Принцип работы
Магнитная индукция Вихревые токи
Модификации подключаемых датчиков

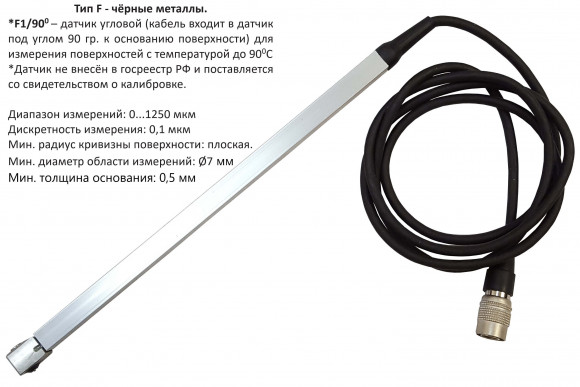

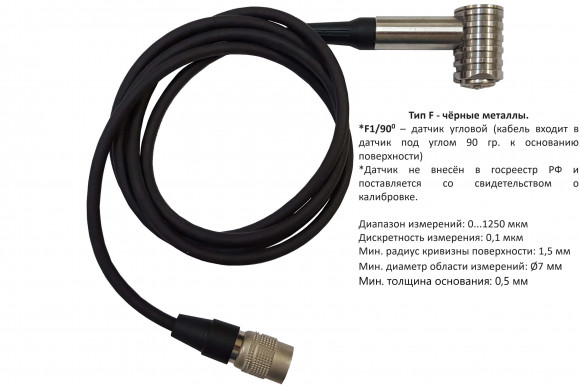

Базовый F1; доп. F400, F10, F1/900, F5/90 Базовый N1
Мин. диаметр области измерений для базового датчика, мм
Ø7 Ø5
Мин. толщина металлического основания, мм
0,5 50
Диапазон измерений толщины покрытий, мкм
- Датчик F1/N1 (с поверкой); F1/900 и F5/90 (с калибровкой) от 0 до 1250

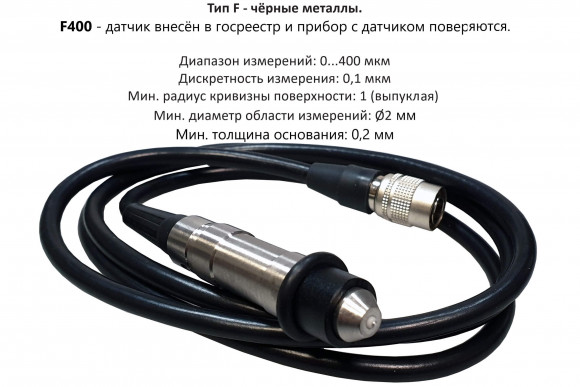

- Датчик F400 (с поверкой) от 0 до 400

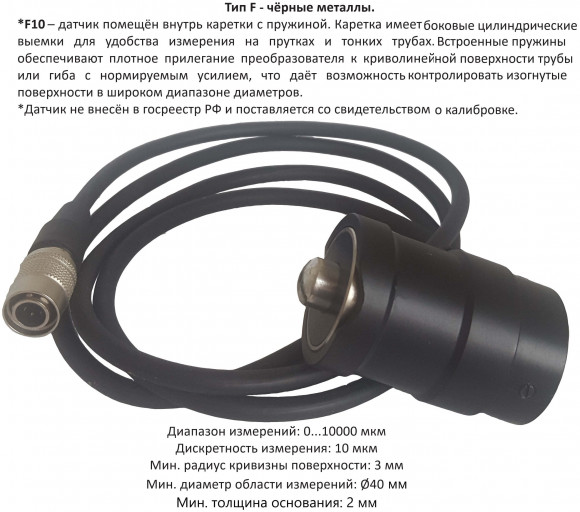

- Датчик F10 (с калибровкой) от 0 до 10000
Пределы допускаемой абсолютной погрешности измерений толщины, мкм
- Датчик F1/N1 (с поверкой); F1/900 и F5/90 (с калибровкой) ± (0,01·Н+5)
- Датчик F400 (с поверкой) ± (0,01·Н+2)
- Датчик F10 (с калибровкой) ± (0,01·Н+10)
Мин. расстояние от центра датчика до края основания, мм
15
Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм
3 / 50
Шероховатость поверхности покрытия и основания, не более Ra мкм
10
Режимы замеров, время каждого измерения (сек)
Одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек)
Режимы калибровки
Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка
Статистическая обработка серии измерений
К-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение
Системы единиц измерения (с конвертацией значений)
мкм (метрическая); мл (английская)
Звуковой сигнал
При измерении, калибровке, выходе за границы верхнего и нижнего пределов
Макс. скорость измерений
2 измерения в сек
Связь с компьютером, порт
USB 2.0
Память
5 независимых групп по 100 значений в каждой
Длина кабеля датчика, не менее, мм
900
Температурный диапазон окружающей среды при работе / хранении толщиномера, °С
0…+40 / -20…+70
Верхнее значение относительной влажности при 35 °С, %
90
Элементы питания: от батарей или аккумуляторов
2 шт. 1,5 V тип АА
Время работы при полной зарядке и выкл. подсветке экрана, ч
не менее 300
Время автоотключения питания, мин
3
Гарантийный срок эксплуатации, мес
24
Габаритные размеры электронного блока Д*Ш*В, мм, не менее
100*40*140
Масса прибора (без элементов питания), кг, не менее
0,400
Производитель«Восток-7», Россия
