Спектроколориметр “ТКА-ВД”/02
- Обзор
- Характеристики
- Отзывы0

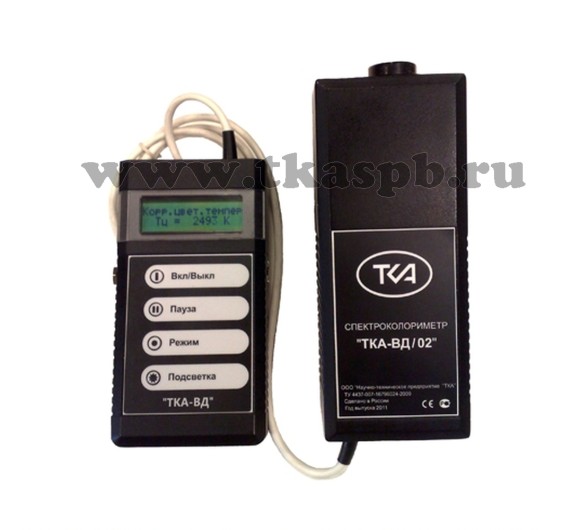

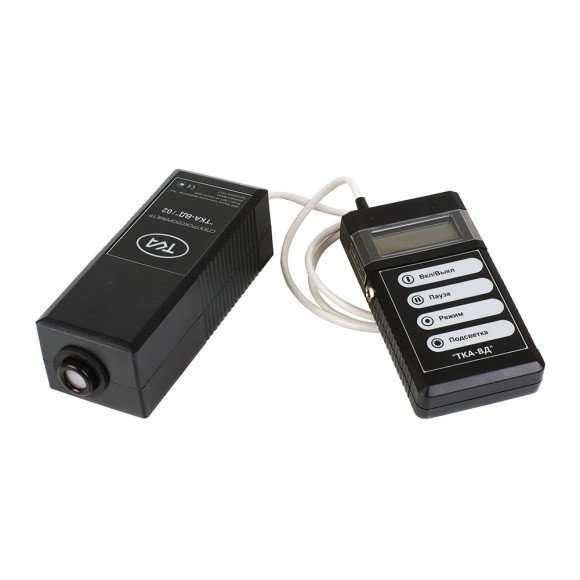

Прибор состоит из одного 02 оптоэлектронного блока (входное окно с цилиндрической косинусной насадкой люксметра ø17) и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только в режиме освещённости, создаваемой нормально расположенными источникам. Оптоэлектронный блок представляет собой полихроматор: входное оптическое излучение, формируемое на входной щели, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
Основные технические данные и характеристики прибора Спектроколориметр “ТКА-ВД” с одним 02 блоком
| Тип | Прямой метод измерения |
| Приёмник (для справки) | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
| Оптический диапазон (для справки) | 390÷760 нм |
| Количество точек опроса (для справки) | 61 |
| Диапазоны измерения: | |
| Диапазоны показаний коррелированной цветовой температуры | 1600 ÷ 16 000 К |
| Диапазоны измерения координат цветности | x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u’ = 0,007 ÷ 0,623; v’ = 0,005 ÷ 0,595 |
| Пределы рабочей освещённости | 10 ÷ 20 000 лк |
| Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y | |
| – источников со сплошным спектром | ±0,005 |
| – других источников | ±0,02 |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры, не более |
5,0 % |
Габаритные размеры прибора
| Дисплей (для справки) | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
| Резьбовое гнездо для крепления на штативе | 1/4″ |
| Блок индикации и питания (не более) | 165х85х35 мм |
| Оптоэлектронный блок 02 (не более) | 210х70х70 мм |
| Масса прибора (не более) (без штатива) | 1,5 кг |
| Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона» | 8,4 В |
Прибор Спектроколориметр “ТКА-ВД” имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).
Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой “Режим“:

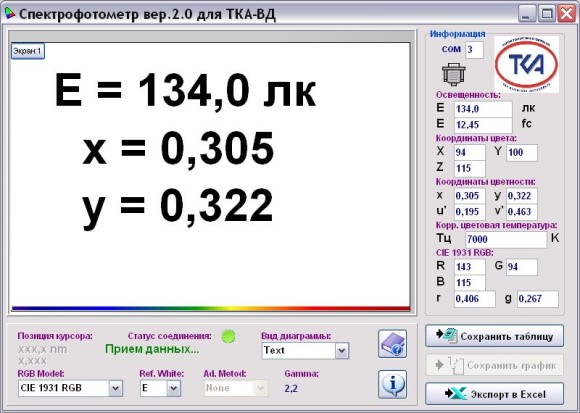

| 1 | Отображение освещённости Е, лк и координат цветности (x, y) в системе МКО 31 |

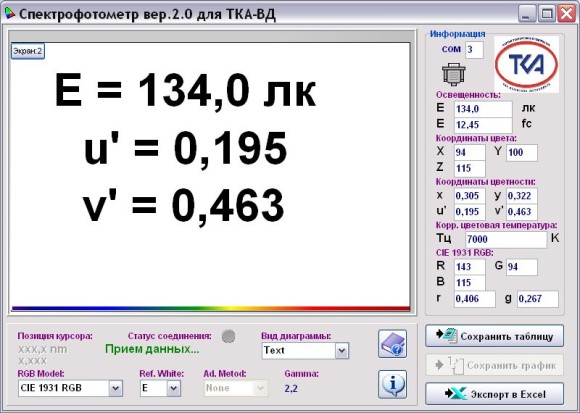

| 2 | Отображение освещённости Е, лк и координат цветности (u’, v’) в системе МКО 76 |
| 3 | Отображение координат цвета X, Y, Z |
| 4 | Отображение коррелированной цветовой температуры Тц, К |
Основные преимущества
- Компактность и удобство в эксплуатации
- Вывод информации на встроенный ЖКИ
- Прямых отечественных аналогов нет
- Определения значений в режиме реального времени
- Собственная программа для связи с ПК
- Малое энергопотребление
- Простота и удобство в эксплуатации
- На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.
Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и показаний цветовой температуры источников света с хорошей точностью подойдет Спектроколориметр ”ТКА-ВД”. Данный прибор Спектроколориметр ”ТКА-ВД” пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ”ТКА-ВД”, стоимость которого включает в себя поверку, пригодится для самых разных условий исследования, от бытовых до научных.
Программное обеспечение

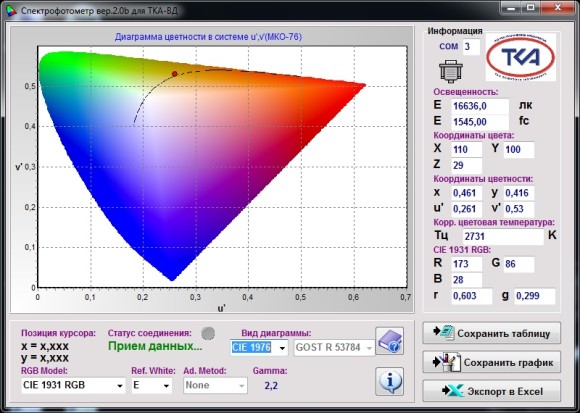

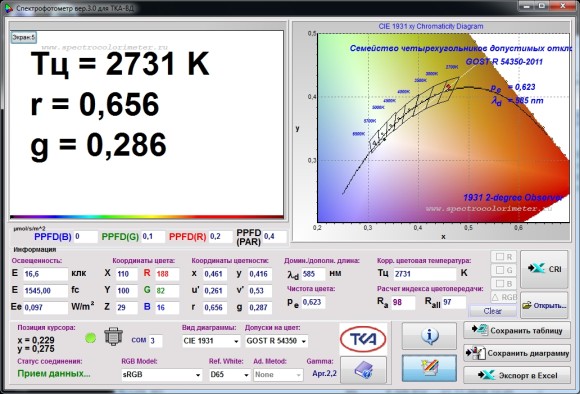

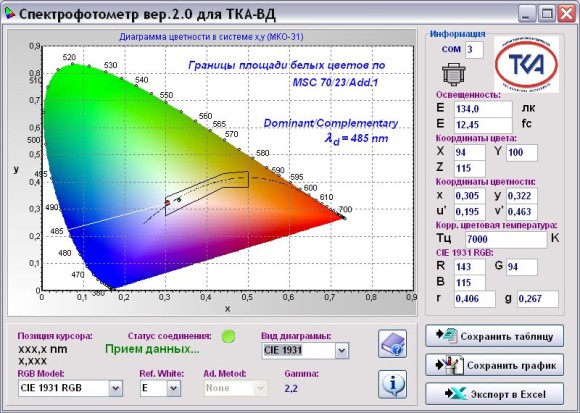

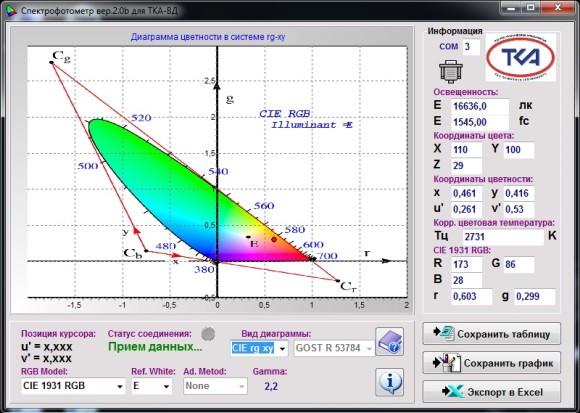

Для приема данных необходимо использовать программу “Спектрофотометр” (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа Am-Bm).
Свободно распространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных и расчетных параметров на одном экране. Все полученные в ходе измерения фотометрические параметры осветительного прибора могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
Системные требования:
- IBM-совместимый компьютер;
- операционная система /XP/Vista/Seven/10;
- свободный USB-порт.
Возможности программы Спектрофотометр:
- чтение и отображение значений в реальном времени;
- экспорт данных в MS Excel и файлы TXT, BMP;
- автосканирование подключения прибора к ПК;
- контроль ошибок получения данных.
| Внесен в госреестр | Внесен |
| Производитель | «ТКА», Россия |
