Шаблон для контроля катетов швов УШС-2

Шаблон для контроля катетов швов УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования" и 427640-088-4407661-2017.ТУ.

Контроль проводится ступенчатым методом определения до минимального зазора.

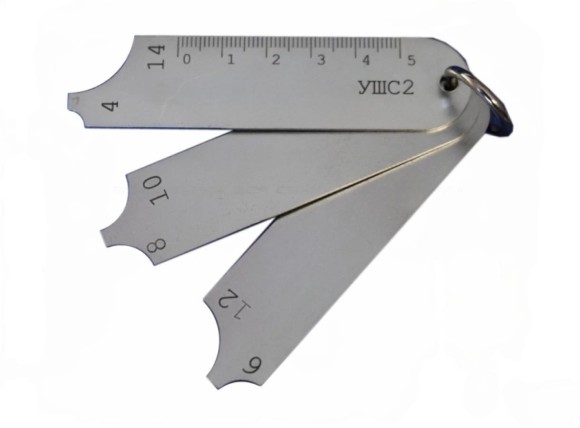

Техническое устройство (шаблон) состоит из 3-х лепестков и соединительного кольца. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.

Комплект поставки:

• шаблон для контроля катетов швов УШС-2, состоящий из 3-х отдельных лепестков с катетами 4,14мм; 8,10мм; 6,12мм;
• соединительное кольцо;
• паспорт (один на 10 шаблонов).
