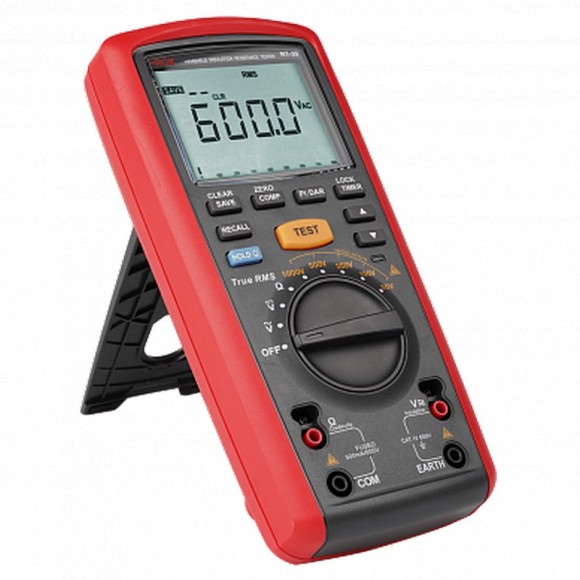

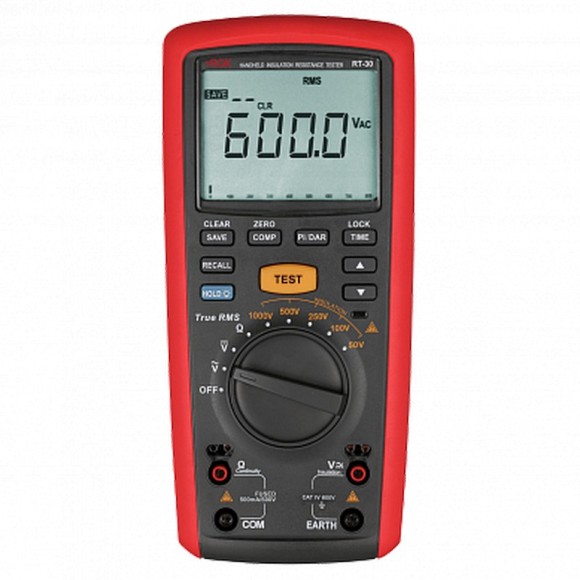

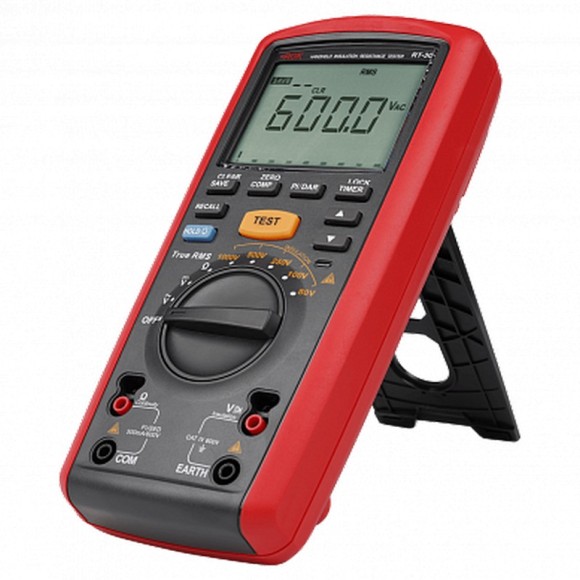

Цифровой мегаомметр RGK RT-30
- Обзор
- Характеристики
- Отзывы0
Цифровой мегаомметр RGK RT-30 используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр, может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.
Особенности модели
- Рабочий диапазон 0,00 МОм ~ 20,00 ГОм при точности от ±3%.
- Выбор тестового напряжения: 500, 1000, или 3000 В.
- Режим постоянного измерения.
- Функция прозвонки цепи до 200 Ом.
- Подсветка экрана.
Принцип работы измерителя сопротивления изоляции RGK RT-30 заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал устройства дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.
Полезные функции.Один из способов определения качества изоляционных материалов - расчет индекса поляризации PI, низкие значения которого говорят о том, что покрытие изношено. Другой критически важный показатель - коэффициент абсорбции DAR - помогает понять, требуется ли сушка изоляции.
Удобство работы.Компактный прибор отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений.
Безопасность.Электронный мегаомметр RGK RT-30 защищен от скачков напряжения по классу CAT III 600В и может применяться для замеров на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.
Технические характеристики
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 600,0 В | от 50 до 400 Гц | 0,1 В | ±(0,02*U +3 е.м.р.) |
| Примечание – U – измеренное значение напряжение переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряд/а (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 600,0 В | 0,01 В | ±(0,02●U+3 е.м.р.) |
| Примечание – U – измеренное значение напряжения постоянного тока, В | ||
| Параметры измерения сопротивления постоянному току | ||
| Диапазон измерений, Ом | Разрешение (единица младшего разряда (е.м.р.)), Ом | Пределы допускаемой основной абсолютной погрешности измерений, Ом |
| от 0,01 до 20 000 | 0,01/0,1/1/10/100 | ±(0,015*R +3 е.м.р.) |
| Примечание – R – измеренное значение сопротивления, Ом, кОм | ||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент |
| RGK RT-30 | 0,1 °С |
| Параметры измерения сопротивления изоляции | |||
|---|---|---|---|
| Номинальное значение испытательного напряжения, U, В 1) | Диапазон измерений сопротивления изоляции | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм |
| 50 В | от 0,01 до 19,99 МОм | 0,01 МОм | ±(0,03●R+5 е.м.р.) |
| от 20,0 до 50,0 МОм | 0,1 МОм | ±(0,03●R+5 е.м.р.) | |
| 100 В | от 0,01 до 19,99 МОм | 0,01 МОм | ±(0,03●R+5 е.м.р.) |
| от 20,0 до 100,0 МОм | 0,1 МОм | ±(0,03●R+5 е.м.р.) | |
| 250в | от 0,01 до 19,99 МОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| от 20,0 до 200,0 МОм | 0,1 МОм | ±(0,015●R+5 е.м.р.) | |
| 500 В | от 0,01 до 19,99 МОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| от 20,0 до 199,9 МОм | 0,1 МОм | ±(0,015●R+5 е.м.р.) | |
| от 200 до 500 МОм | 1 МОм | ±(0,015●R+5 е.м.р.) | |
| 1000 В | от 0,01 до 19,99 МОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| от 20,0 до 199,9 МОм | 0,1 МОм | ±(0,015●R+5 е.м.р.) | |
| от 200 МОм до 2 ГОм | 1 МОм | ±(0,015●R+5 е.м.р.) | |
| от 2,0 ГОм до 10,0 ГОм | 0,1 ГОм | ±(0,1●R+3 е.м.р.) | |
| от 10,0 ГОм до 20,0 ГОм | 0,1 ГОм | ±(0,2●R+3 е.м.р.) | |
| Примечание: 1) – диапазон установки испытательного напряжения от U до 1,1●U, В; R – измеренное значение сопротивления изоляции, МОм, ГОм |
|||
| Общие технические характеристики | |
|---|---|
| Наименование характеристики | Значение |
| Разрядность дисплея | 9999 |
| Индикация перегрузки | >20.0GΩ при измерении сопротивления изоляции |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
от +18 до +28 °С от 45 до 75 % |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 0 до +40 °С не более 85 % от 84,0 до 106,7 кПа |
| Температура хранения Влажность хранения |
от -20 до +60 °С не более 90 % |
| Класс защиты от перенапряжения | CAT III 600 В |
| Источник питания | 6 батарей АА, 1,5 В |
| Параметры электрического питания: - напряжение постоянного тока |
9 В |
| Габаритные размеры | 225 x 103 x 59 мм |
| Масса | 0,7 кг |

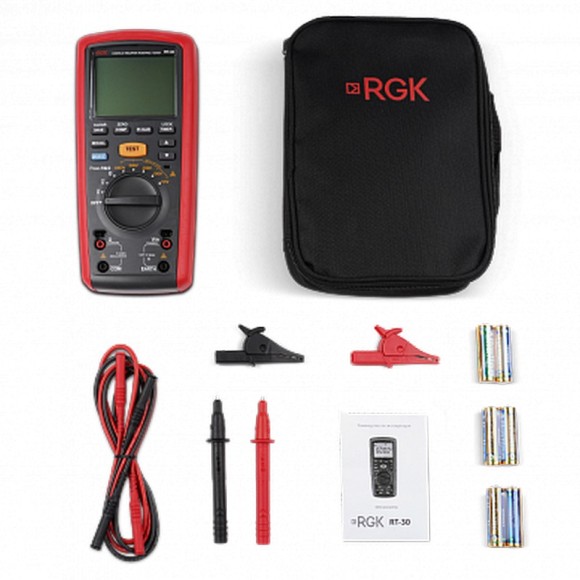

Комплектация
- Мегаомметр RGK RT-30
- Комплект измерительных проводов

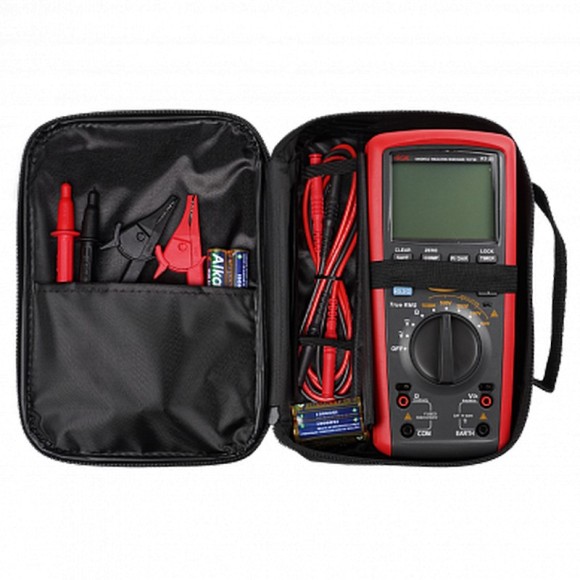

- Чехол
- Зажимы типа "крокодил" - 2 шт.
- Измерительный наконечник - 2 шт.
- Батарея питания АА - 6 шт.
- Руководство по эксплуатации
| Внесен в госреестр | Не внесен |
| Производитель | «RGK», Китай |
