снят с производства

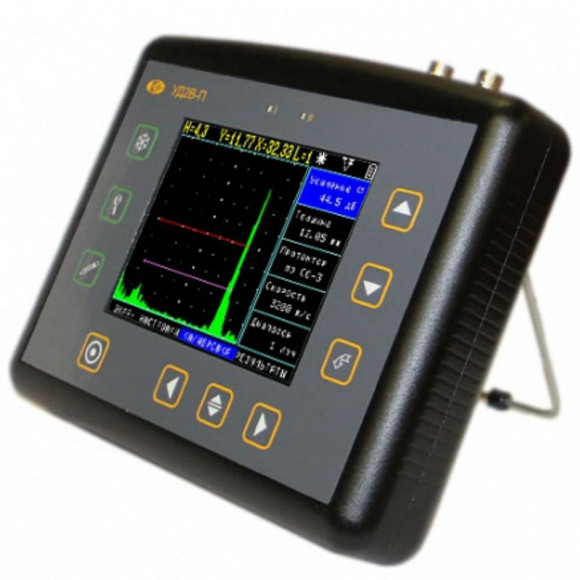

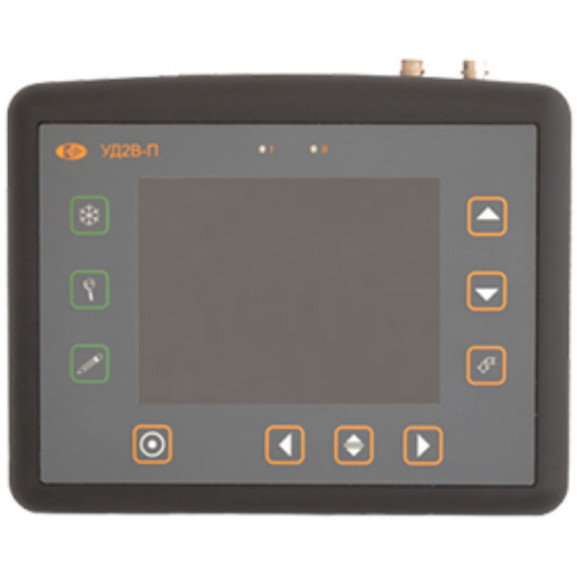

Ультразвуковой дефектоскоп КРОПУС УД2В-П46 – это прибор для неразрушающего контроля качества сварных швов и основного металла. УД2В-П46 способен обнаруживать несплошности и неоднородности, трещины, поры и глубину залегания этих дефектов, их размеры и измерять толщину изделий.
Полное описание
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Все характеристики

Этот товар временно недоступен для заказа

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«КРОПУС», Россия

КРОПУС УД2В-П46 представляет собой электронный блок, к которому подключаются различные виды пьезоэлектрических преобразователей (далее – ПЭП). Дефектоскоп посылает возбуждающие сигналы на ПЭП, который излучает короткие импульсы ультразвуковых колебаний в сторону контролируемого изделия. Отраженные от элементов структуры материала колебания возвращаются обратно в виде эхо-сигналов. Прибор определяет их интенсивность, время отражения и на основании полученных измерений визуализирует сигнал в виде различных диаграмм и кривых, на основании которых оператор может определить качество исследуемого изделия.

Прибор обеспечен всеми самыми необходимыми разрешениями, в том числе для эксплуатации на опасных производственных объектах и свидетельством об утверждении типа средств измерений.

Дефектоскоп прошел необходимые испытания для допуска к проверке качества корпусов речных судов и в гражданской авиации.

Основные преимущества ультразвукового дефектоскопа КРОПУС УД2В-П46:


  • Большой цветной TFT дисплей с широкими углами обзора. Разрешение: 320x240 точек на дюйм,  размер: 115x85 мм. Дисплей морозоустойчив и хорошо читаем даже при ярком свете. Оператор может выбрать удобную для себя цветовую схему.
  • Возможность «заморозки» текущего изображения A-скана.
  • Два строба, для которых можно задать свои индивидуальные настройки.
  • Усиление вплоть до 110 дБ. Шаг: 0,5 Дб, 1 Дб, 2 Дб, 6 Дб.
  • Наличие режимов АРК (с двумя дополнительно настраиваемыми кривыми) и ВРЧ (10 точек).
  • Возможность построения огибающей максимума сигнала.
  • Измерение размера дефекта по его границам либо по амплитуде эхо-сигнала.
  • Мощный импульсный генератор.
  • Возможность увеличения выбранного участка полученного сигнала на весь экран (функция «Электронная лупа»).
  • Формирование огибающей максимума сигнала только по одной точке.
  • Настройка структуры протоколов измерений под свои задачи
  • Звуковая и светодиодная сигнализация обнаружения дефектов (АСД).
  • Широкополосный усилитель сигналов с набором узкополосных фильтров, отсеивающих шум от полезного сигнала.
  • Индикация на экране текущего уровня заряда аккумулятора. Сохранение настроек и параметров при выключении из-за прерывания питания.
  • Возможность поиска дефектов в тонких стальных изделиях от 4 мм.
  • Автоматическая калибровка призмы ПЭП.
  • Память на сто A-сканов и тысячу протоколов измерений.


Вы можете купить у нас КРОПУС УД2В-П46 по выгодной цене – от производителя.

Это и другие видео вы можете посмотреть на канале "Дефектоскопия"

Характеристики

Развертка: мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей: 1000 - 9999 м/с
Задержка: от -0,5 мкс до 994.5 мкс
Задержка в призме: 0 - 100 мкс с точностью 0,01 мкс
Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс: 50 ом / 600 Ом
Зондирующий импульс: радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ: до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель: широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей : 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ): диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК): построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка: компенсированная, 0 - 80% высоты экрана
Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая
Режимы работы АСД: дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей: цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
А-сигнал: 80 mm x 70 мм; 220 x 200 точек
Память: 100 настроек с А-сигналом и названием, 1000 (50 файлов по 25) протоколов контроля
Интерфейс: USB

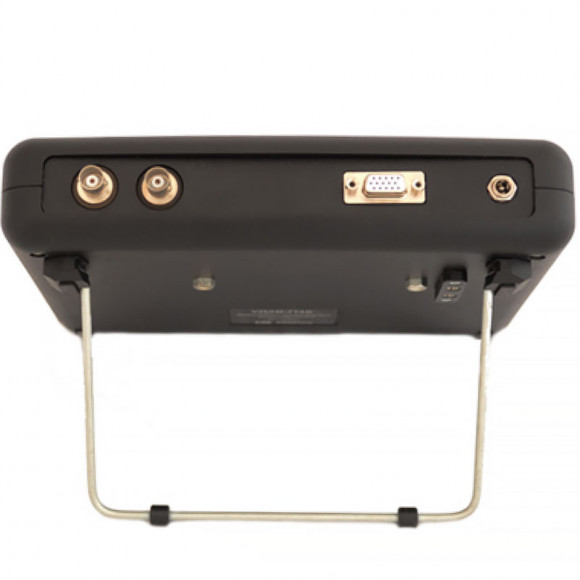

Разъемы преобразователей: 2 СР50 / BNC
Аккумуляторы: 4 NiMh размер 'D'
Время работы: до 12 часов от стандартных аккумуляторов 'D' 10А/ч;
Питание: внешний блок питания 220 В AC
Диапазон рабочих температур: от -25°C до +55°C
Размер (В x Ш x Д): 170 мм x 225 мм x 45 мм
Вес: 1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек)

Дополнительная информация

  • Дефектоскоп работает при температурах от -25 °С и до +55 °С, что допускает его эксплуатацию в самых тяжелых условиях
  • Дефектоскоп питается либо стационарно от сети 220 В при помощи адаптера на 9 В, либо от 4 –х никель-металл-гидридных аккумуляторов типоразмером D. Таким образом, при отсутствии возможности зарядки или питания от сети, можно использовать обычные батарейки.
  • Прибор выдает предупреждение за минуту до предполагаемого исчерпания заряда аккумулятора.
  • Подключение к персональному компьютеру осуществляется по интерфейсу USB. Для корректной работы требуется установка драйвера. Специализированные программы помогут оптимизировать работу с результатами измерений.
  • Продолжительность работы от аккумулятора: около 10 часов.
  • Вес с аккумуляторами: 2,5 кг – прибор легкий и мобильный, удобен для использования при проведении выездных работ.
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Только стандартый набор функций Да
НизкочастотныйНет
Легкий и компактныйНет
Внесен в госреестрВнесен
