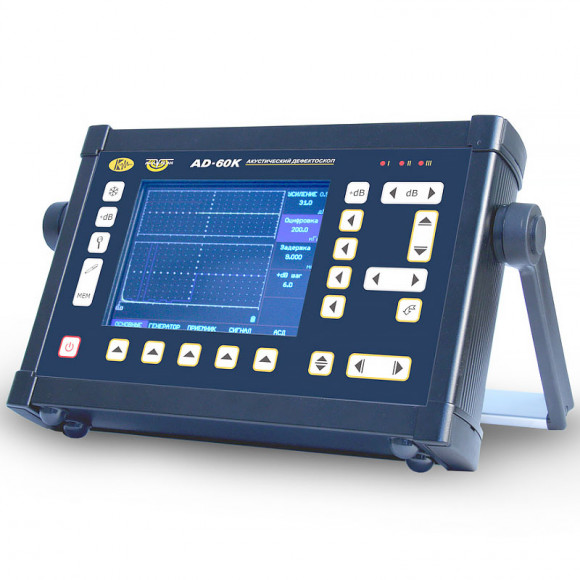

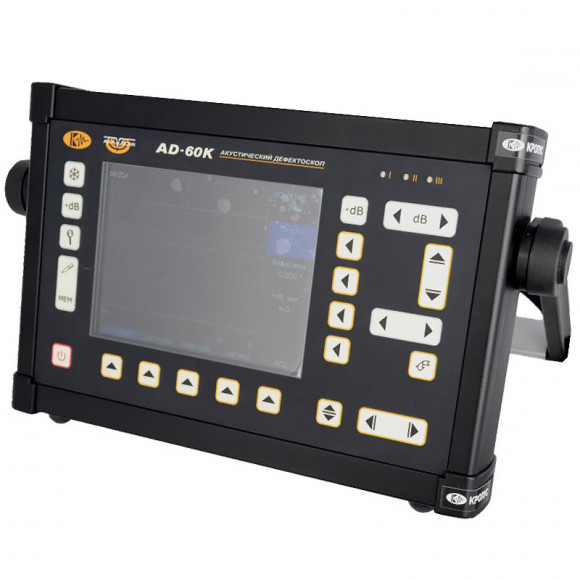

Акустический дефектоскоп АД-60К (AKASCAN)
- Обзор
- Характеристики
- Отзывы0
Акустический дефектоскоп АД-60К - это универсальное средство для контроля всей гаммы современных композитных материалов и сотовых конструкций с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.
Особенности АД-60К:
- Функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
- Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
- Сохранение и вызов настроек дефектоскопа - 100 настроек
- Сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
- Возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
- Все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
- Отдельная регулировка усиления во временной и частотной областях
- Функция программируемого изменения чувствительности в спектральной области
- Оконная функция Хамминга
- Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
- Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
- Интерфейс Ethernet для связи с ПК
Дефектоскоп композитных материалов АД-60К реализует импедансный, вихретоковый и метод свободных колебаний.
Основные решаемые задачи:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Дефектоскоп АД-60К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Небольшой вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Области применения АД-60К :
- Авиационная и космическая промышленность
- Военная промышленность
- Машиностроение
- Судостроение и судоремонт
- Коммунальное хозяйство
Технические характеристики АД-60К:
| Импульс возбуждения | комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется |
| Макс. амплитуда возбуждения на каждом из противофазных выходов генератора | 20±1В |
| Диапазон рабочих частот | от 50 Гц до 2 МГц |
| Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя | 0.1 % |
| Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот | от 1 до 40 кГц |
| Общий диапазон регулировки усиления сигнала на входе | 110 дБ |
| Раздельная регулировка усиления сигнала | Предварительный усилитель: 0 - 70 дБ Цифровое усиление : 0 - 40 дБ Усиление в спектральной области: 0 - 100 дБ |
| Шаг регулировки усиления | 0.1 - 1 - 2 - и 10 дБ |
| Тип приемника | линейный, квадратурный, согласованный |
| Максимальная глубина обнаружения дефекта | зависит от частоты, типа преобразователя и свойств материала. Минимальный размер обнаруживаемого дефекта зависит от частоты, типа преобразователя и свойств материала |
| Оконные функции | прямоугольная, Хэмминга, Хеннинга, Блэкмана |
| Дифференциальный режим | наличие |
| Автоматическая балансировка преобразователя | наличие |
| Типы используемых преобразователей | импедансный раздельно-совмещенный; импедансный совмещенный; ударный с микрофонным приемником; ударный с пьезоэлектрическим приемником; вихретоковый |
| Реализуемые методы контроля | импедансный; свободных колебаний; вихретоковый |
| Отображение сигнала | радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад" |
| Зоны контроля | три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области |
| Автоматическая сигнализация дефектов (АСД) | световая и звуковая, индивидуальная логика определения дефекта в зоне |
| Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
| Память | 100 настроек 1000 протоколов контроля |
| Интерфейс | USB |
| Разъем подключения преобразователей | LEMO FGG.1B 6 pin + 10 pin |
| Питание дефектоскопа | Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15-18 В DC |
| Время работы от аккумуляторов | не менее 8 часов |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
Характеристики
| |||||||||||||||||||||||||||||||||||||
| Вес | 1.5 кг | ||||||||||||||||||||||||||||||||||||
| Внесен в госреестр | Внесен | ||||||||||||||||||||||||||||||||||||
| Защищённость от пыли и воды | IP54 | ||||||||||||||||||||||||||||||||||||
| Производитель | «АКА-Скан», Россия | ||||||||||||||||||||||||||||||||||||
