Импульсный импедансный дефектоскоп ИД-92НМ
- Обзор
- Характеристики
- Отзывы0
Акустический дефектоскоп ИД-92НМ предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов. Внесен в Госреестр СИ.
Особенности ИД-92НМ:
- Дружественный интерфейс "включи и работай"
- Принцип действия -импульсный импедансный
- "Сухой" контакт преобразователя и контролируемого объекта

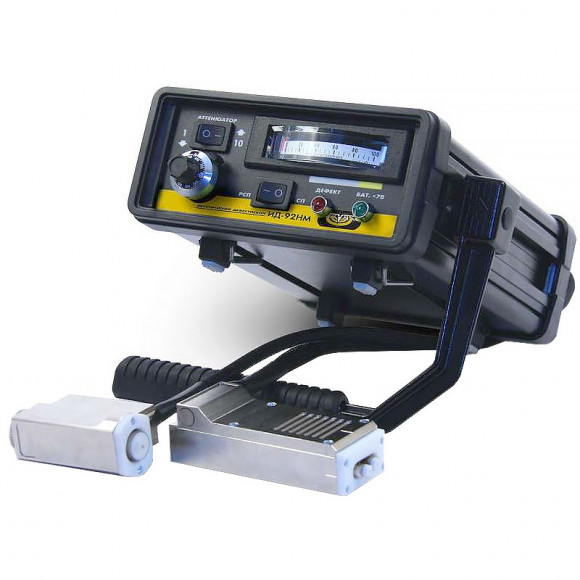

- Комплектуется двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP)
- Комплектация преобразователей износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
- Повышенное пылезащитное исполнение преобразователей (опционально)
- Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем - 5мм
- Световая, звуковая и визуальная сигнализации обнаружения дефекта

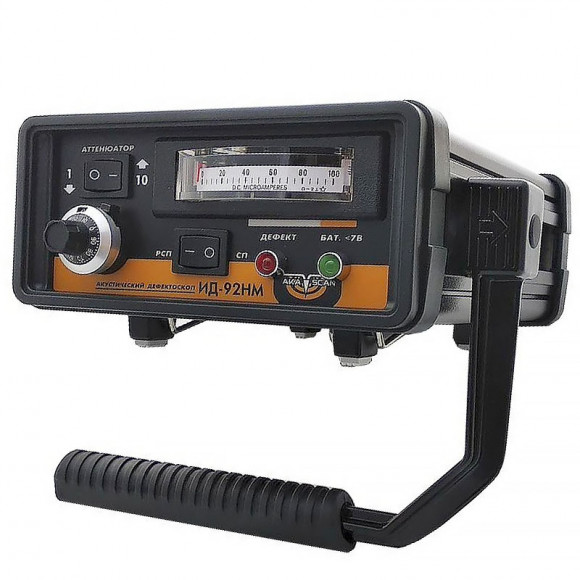

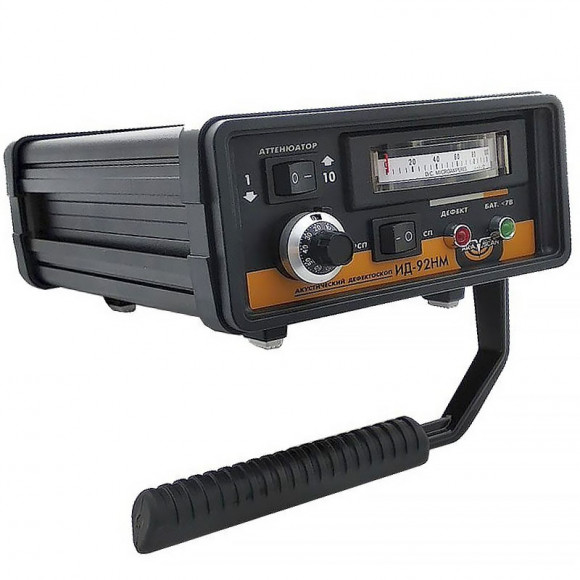

- Металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях
- Не требует долгой настройки, настраивается на бездефектном участке обследуемого объекта
Области применения ИД-92НМ:
- Авиационная, космическая и оборонная промышленность
- Судостроение и судоремонт
- Машиностроение
- Коммунальное хозяйство
Технические характеристики ИД-92НМ:
Диапазон рабочих температур, ° С | -10...+40 |
Габариты электронного блока, мм | 62х152х200 |
Габариты SP преобразователя, мм | 67х28х45 |
Габариты RSP преобразователя, мм | 100х32х22 |
Масса электронного блока, кг | 0,8 |
Минимальный радиус кривизны выпуклой /вогнутой поверхности, мм | 6 / 20 |
Диаметр минимальной зоны контроля SP / PSP, мм | 20 / 50 |
Питание батарея / сеть, В | 3,7 Li-ion / 220 |
Основные отличия от дефектоскопа ИД-91М:
дефектоскоп ИД-91М | дефектоскоп ИД-92НМ | |
Внесен в Госреестр средств измерений, поставляется с поверкой | нет | да |
Способ возбуждения преобразователей | импульсный | импульсный (ударный), непрерывный * |
Рабочая частота (для СП) | 500 Гц - 15 кГц | 500 Гц - 15 кГц 500 Гц - 300 кГц * |
Рабочая частота (для РСП) | 12-16 кГц | 12-16кГц 12-300 кГц * |
Возможность подключения к ПК | нет | да * |
Возможность работы в режиме комплексная плоскость | нет | да * |
Экспертный режим при подключении к ПК | нет | да |
Режим настройки | ручной | ручной автоматический * |
Возможность замены преобразователей без подстройки к электронному блоку | нет | да |
Питание | 220 В / батарея "Корунд" | 220 В / встроенный Li-ion аккумулятор с возможностью замены силами потребителя |
Встроенное зарядное устройство | нет | да |
Наконечники преобразователей | керамические | износостойкие корундовые |
Индикатор | стрелочный | стрелочный ЖК * |
* опционально
Характеристики
| |
| Внесен в госреестр | Внесен |
| Поверка в комплекте | Включена в стоимость |
| Производитель | «АКА-Скан», Россия |
