Твердомер портативный Affri RSD MAG
- Обзор
- Характеристики
- Отзывы0

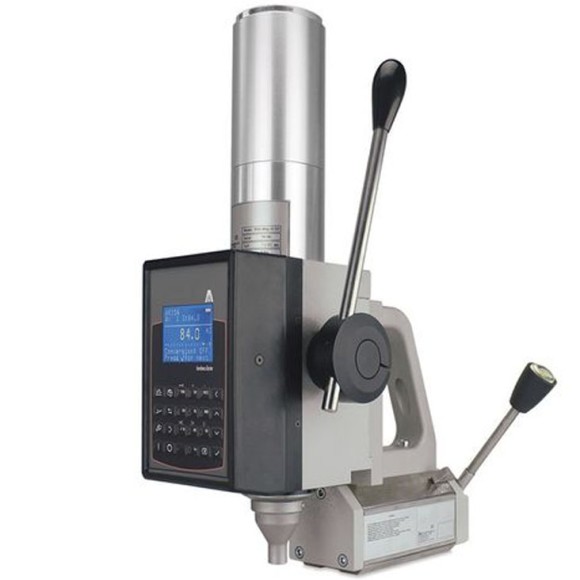

Твердомер портативный Affri RSD MAG Оборудован статической системой с калиброванной нагрузочной ячейкой и расширенными возможностями работы с различными нагрузками.
Вертикальное перемещение 50 мм гарантирует абсолютную точность даже в случае структурной неоднородности материала.
Стабильно высокая повторяемость и точность измерений в любых условиях испытаний.
Графический ЖК - экран позволяющий отображать одновременно несколько шкал, производить перевод значений твердости между шкалами, настраивать погрешность, статистику, температуру измерений, глубину отпечатка, общую статистику, гистограммы, память.
- Испытательные нагрузки: от 3 до 187,5 кгс (от 29,42 до 1839 Н)
- Rockwell ISO 6508 / ASTM E-18: HRA-HRB-HRC-HRD-HRF-HRG-HRL-HRM-HRR / HRN-HRT
- BRINELL HBWT ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 MPa (F / D 2)
- Vickers ISO 6507 / ASTM E-384 (только отступ): HV3 - HV10-HV15-HV30 - HV60-HV100
УДОБСТВО ИСПОЛЬЗОВАНИЯ
Потяните одну пусковую рукоятку и измерение твердости начнется в течение нескольких секунд. Эта процедура настолько элементарно проста, что не требует какой-либо подготовки оператора.

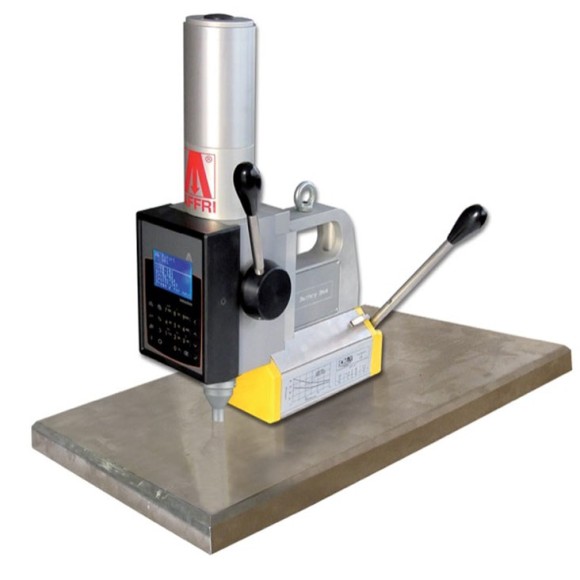

1. Определение зоны исследования и закрепление твердомера на поверхности испытываемого образца. Поверните рычаг магнита и твердомер будет прочно удерживаться на исследуемой детали на протяжении всего цикла испытания.
2. Запустите цикл испытаний и через 4 секунды результат появится на дисплее.

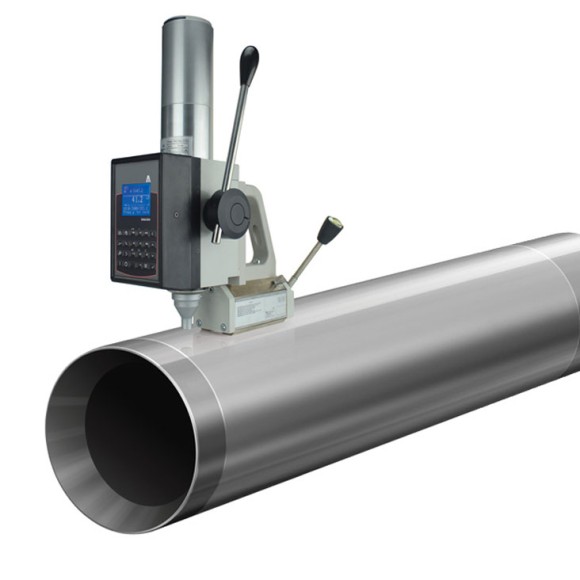

Надежное закрепление на любой поверхности от окружности до плоскости с самопозиционированием индентора
относительно плоскости измерения. Этот твердомер гарантирует высочайшую точность и воспроизводимость при каждом измерении.
Точные измерения на первом испытании даже в экстремальных условиях исключат потребность в повторных измерениях.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RSD
Программное обеспечение контролирует всю аппаратуру во время всего цикла, избегая ошибок оператора:
Набор метода определения твердости
Установки измерения
Сохраняемая и печатаемая статистика
Результаты, средние значения и конверсии
ОТ ПОРТАТИВНОГО ТВЕРДОМЕРА К СТАЦИОНАРНОМУ
Устанавливайте твердомер RSD MAG на двух станинах различного размера 670H или 460L, чтобы получить стационарный твердомер, предназначенный специально для решения ваших задач.
Система полностью универсальна и работает под углом наклона до 180° даже в перевернутом состоянии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
RSD MAG D2 |
RSD MAG D4 |
|
Точность | Выше 0,5% |
|
Температурный диапазон |
От 10?C до 35 ?C |
От 10?C до 35 ?C |
Вывод данных | RS 232 C (USB опционально) |
|
Источник питания | 6 В + зарядное устройство |
|
Программное обеспечение | Affri - OMAG |
|
Принцип действия | Динамометрическая нагрузочная ячейка |
|
Предварительная нагрузка | 29.42 Н (3 кгс) или 98.07 Н (10 кгс) |
|
Диапазон нагрузок |
RSD MAG D2 Роквелл 588.4 - 980.7 - 1471 Н (60 - 100 - 150 к г с ) Бринелль 98.07 - 612.9 - 1226 - 1839 Н (по запросу 2452 Н) (10 - 62.5 - 125 - 187.5 кгс (по запросу 250 к г с ) Виккерс 98.07 - 980.7 Н(10 - 100 кгс) |
RSD MAG D4 Роквелл 147.1 - 294.2 - 441.3 Н (15 - 30 - 45 кгс) Бринелль 153.2 - 294.2 - 306.5 Н (15.625 - 30 - 31.25 Н) Виккерс 29.42 - 294.2 Н (3 - 30 кгс) |
Методики испытаний |
Роквелл HRC A - D - B - F - G - L - M - R Бринелль HB 30 - HB 10 - HB 5 - HB 2.5 MПа (N/D2) Виккерс 10 - 100 |
Супер-Роквелл HRN - HRT Бринелль HB 30 - HB 5 - HB 2.5 МПа (N/D2) Виккерс 3 - 10 |
Стандарты | ISO 6506 / ISO 6508 / ASTM E-18 / ASTM E-10 / ASTM E103 |
|
Ход индентора | 50 мм |
|
Магнитное основание | 100 x 50 мм (в стандартном исполнении) |
|
Область применения | Для труб, профилей, клапанов, массивных или маленьких металлических изделий |
|
Вес | 35 кг |
|
Габаритные размеры | 500 x 400 x 600 мм |
Внесен в госреестр | Не внесен |
Производитель | «AFFRI» , Италия |
