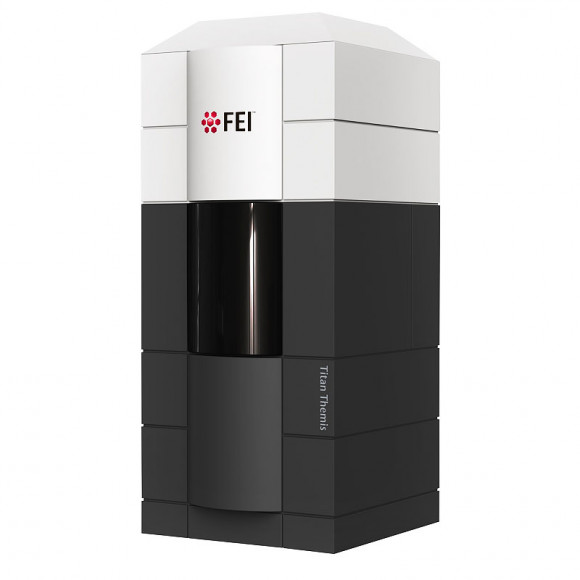

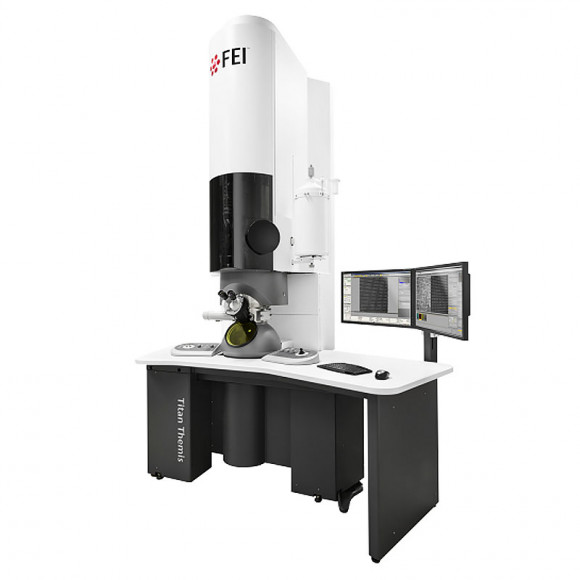

Просвечивающий микроскоп Titan

Name: Просвечивающий микроскоп Titan
SKU: art25205:titan

Просвечивающий электронный микроскоп Titan находится на самом острие возможностей по разрешающей способности и обладает максимально возможными характеристиками.

Полное описание

Производитель

«FEI Company», США

Под заказ

Артикул: art25205:titan

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Просвечивающий электронный микроскоп Titan предназначен для высокопроизводительного формирования субангстремных изображений для двухмерного и трёхмерного анализа на атомарном уровне.
Позволяет с лёгкостью получить доступ к атомарной информации. Сочетая проверенные компоненты, такие как корректоры сферической аберрации (Cs), монохроматорная система и чувствительная технология ChemiSTEM™, с новым улучшенным предметным столиком с пьезоэлектрическим приводом, программным обеспечением FEI Velox™ и 16-мегапиксельной CMOS-камерой FEI Ceta, этот прибор обеспечивает максимально быструю навигацию и моментальное увеличение для получения детальных изображений на уровне от мезоскопических до атомных длин.

Просвечивающий электронный микроскоп Titan находится на самом острие возможностей по разрешающей способности, обладает максимально возможными характеристиками и постоянно обновляется. Включает в себя самые мощные в мире TEM: Titan Themis, Titan Krios, Titan ETEM.

Сочетая проверенные компоненты, такие как корректоры сферической аберрации, монохроматорную систему, столик с пьезоэлектрическим приводом, программное обеспечение FEI Velox™ и 16-мегапиксельную CMOS-камеру FEI Ceta, просвечивающий электронный микроскоп ультравысокого разрешения Titan обеспечивает удобную навигацию и быструю смену увеличений для получения детальных изображений на уровне до атомарного.

Характеристики

Особенности	Высочайшая производительность. В основе Titan лежит мощное программное обеспечение Velox — разработка компании FEI. ПО Velox обеспечивает одновременное обнаружение нескольких сигналов от четырёх детекторов, что ускоряет формирование изображения сканирующей просвечивающей электронной микроскопии (S/TEM). Кроме того, Velox поддерживает новые функции, например формирование изображений дифференциального фазового контраста (DPC) для исследования внутренних магнитных и электрических полей — даже между атомами. Получить данные о химическом составе и состоянии связей можно невероятно быстро: со скоростью до 1000 спектров/с при одновременном сборе данных энергодисперсионной спектроскопии (EDS) и спектроскопии потерь энергии электронов (EELS) и с лидирующей в отрасли скоростью 100 000 спектров/с при сборе данных EDS. Благодаря Velox данные трёхмерного анализа теперь можно получить в сроки, которые прежде требовались для обработки двухмерного изображения. Исключительное качество изображений S/TEM. Программное обеспечение Velox Capture и Cs-корректированная оптика обеспечивают высочайшее качество изображения благодаря новой интеллектуальной технологии сканирования — интегрированию кадров с компенсацией дрейфа (Drift Corrected Frame Imaging, DCFI). Эту технологию можно совместить с рекурсивными возможностями химической визуализации микроскопа Titan, после чего направить финальный набор данных на постобработку. Расширение аналитических возможностей. Программный модуль для написания скриптов Velox, поддерживающий работу с популярным в научно-исследовательских кругах языком программирования CPython, позволяет существенно расширить возможности количественного анализа.
Характеристики электронной пушки	Корректор изображений: Разброс по энергии: 0,7–0,8 В Разрешающая способность по точкам: 80 пм Информационный предел: 80 пм Разрешение STEM: 136 пм Корректор зонда: Разброс по энергии: 0,7–0,8 В Разрешающая способность по точкам: 200 пм Информационный предел: 100 пм Разрешение STEM: 70 пм Монохроматор /X-FEG корректор изображений и зонда: Разброс по энергии: 0,2–0,3 В Разрешающая способность по точкам: 80 пм Информационный предел: 70 пм Разрешение STEM: 70 пм Корректор изображений и зонда: Разброс по энергии: 0,7–0,8 В Разрешающая способность по точкам: 80 пм Информационный предел: 80 пм Разрешение STEM: 70 пм Новая трёхлинзовая конденсаторная система с количественной индикацией угла сведения и размера облучаемой поверхности для количественного измерения электронной дозы и условий облучения Гибкий диапазон по высокому напряжению: Titan Themis 300 и Titan Themis3 300: 60–300 кВ (60, 80, 120, 200, 300 кВ); Titan Themis 200: 80–200 кВ (80, 120, 200 кВ) Монохроматор электронной пушки для достижения высокого разрешения EELS и улучшенного пространственного разрешения, особенно в случае низкокиловольтной HR-S/TEM • STEM и TEM: Titan Themis 300 и Titan3 Themis 300: до 70 пм как для STEM, так и для TEM; Titan Themis 200: 90 пм для TEM, 80 пм для STEM
Предметный столик	Одинарный наклонный держатель Двойной наклонный держатель Томографический держатель Функциональные держатели (список по запросу) Новый компьютеризированный 5-осевой предметный столик с пьезоэлектрическим приводом, обеспечивающий точное восстановление положения из памяти, отслеживание просмотренных в ходе исследования областей и сверхустойчивое высокое разрешение на субангстремном уровне с низким смещением образца Новый предметный столик с пьезоэлектрическим приводом, обеспечивающий возможность перемещения с минимальным шагом 20 пм при центрировании нужной области в зоне видимости Линейная компенсация смещения, обеспечиваемая предметным столиком с пьезоэлектрическим приводом и позволяющая снизить зависимость от ограничений, которые накладываются тепловым дрейфом, неизбежно возникающим в ходе экспериментов с нагревом или охлаждением in situ Амплитуда наклона ± 40 градусов для аналитического двойного наклонного держателя, позволяющая максимально приблизиться к оси кристалла поликристаллического материала. Томографический держатель обеспечивает наклон до ± 75 градусов для минимизации отсутствующего клина на трёхмерных реконструкциях
Рабочая камера	Симметричная линза Ruska-Rieke S-Twin с широким зазором полюсного наконечника 5,4 мм и дополнительным пространством, позволяющим использовать специальные держатели, в том числе нагреваемые держатели, охлаждаемые держатели и держатели STM/AFM Симметричная линза Ruska-Rieke S-Twin с широким зазором полюсного наконечника 5,4 мм и дополнительным пространством, позволяющим использовать специальные держатели, в том числе нагреваемые держатели, охлаждаемые держатели и держатели STM/AFM
Детекторы	HAADF-детектор · Расположенные на оси тройные детекторы DF1/DF2/BF Камера Ceta 16M Камеры Gatan US1000/US4000 Серия энергетических фильтров Gatan · Super-X: высокочувствительная безоконная система EDX-детекторов на базе технологии SSD (запатентованная разработка) Выходная интенсивность до 200 килоимпульсов в секунду Энергетическое разрешение < 136 В для Mn-Kα и 10 килоимпульсов в секунду (на выходе) < 140 В для Mn-Kα и 100 килоимпульсов в секунду (на выходе) Телесный угол 0,7 стерадиан Комбинированная площадь обнаружения 120 мм² Скоростная съёмка: пиксельное время выполнения операции понижено до 10 мкс Высокое отношение пика сигнала к сигналу от газового пузыря (число Фиори) > 4000 Превосходные дырочные характеристики (< 1% при подсчёте дырок) Низкий уровень фона в режиме EDX (< 1% случайных пиковых нагрузок) Обнаружение всех элементов вплоть до бора
Управление системой	Фокусное программное приложение TrueImage™ для количественных применений TEM высокого разрешения (более подробные сведения см. в отдельном информационном листке) Программное обеспечение Xplore3D™ для автоматических томографических экспериментов S/TEM и программное обеспечение Xplore3D Xpress для сверхбыстрых трёхмерных реконструкций (более подробные сведения см. в отдельном информационном листке)
