Автоматическая система MAPS – модульная система, позволяющая подготовить образцы от выравнивания до конечной сушки
Полное описание
Внесен в госреестрНе внесен
ПоверкаНе подлежит
Производитель«Struers ApS», Дания
Под заказ
Артикул: art19796:maps
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Struers ApS», Дания

Автоматическая система MAPS (Modular Automatic Preparation Systems) представляет собой комплекс автоматических устройств высокой точности и производительности для пробоподготовки образцов из различных материалов.

MAPS является модульной системой и позволяет проводить полный цикл подготовки заготовок к исследованию – от их выравнивания до окончательной чистки и сушки. Образцы, получаемые в результате горячей запрессовки, холодной заливки или разрезания с помощью систем MAPS доводятся до идеального состояния и подвергаются проверке на качество их материалов.

Автоматическое управление позволяет осуществлять полный контроль расхода абразивов и лубрикантов, программировать процессы выравнивания, шлифования и полирования. Это дает отличное качество не только единичных образцов, но и больших серий заготовок.

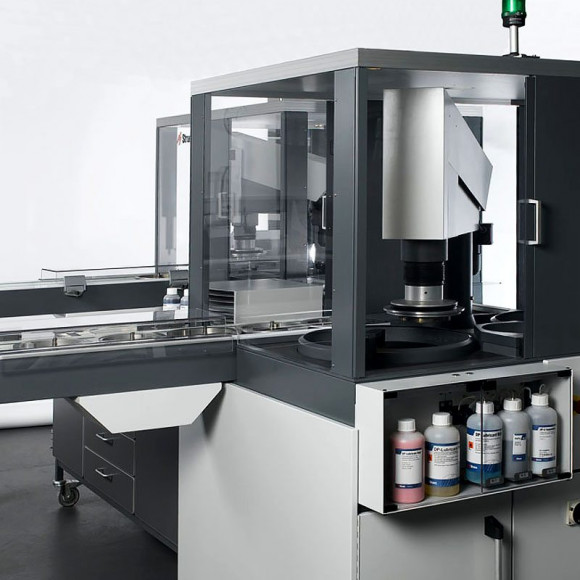

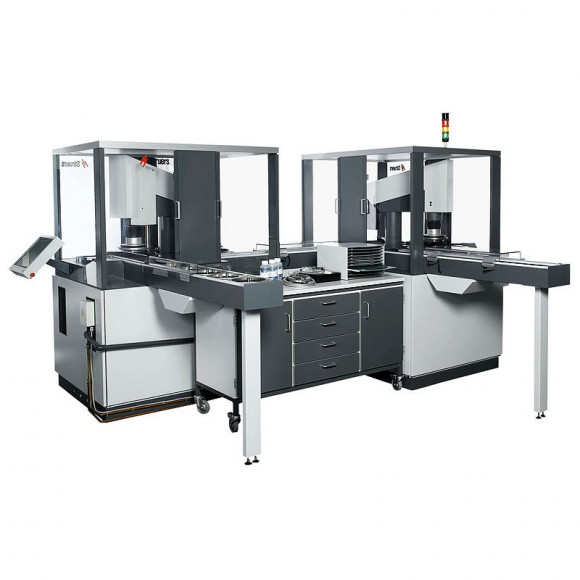

Внешне модуль представляет собой крупногабаритный напольный шкаф прямоугольной формы с закрытой нижней частью и прозрачной верхней. В стандартном исполнении в рабочей зоне за прозрачными загородками располагаются две рабочие станции, манипулятор держателей образцов и станция очистки. На одной из закрытых стенок на удобном расстоянии от пола располагаются отделения для суспензий и лубрикантов.

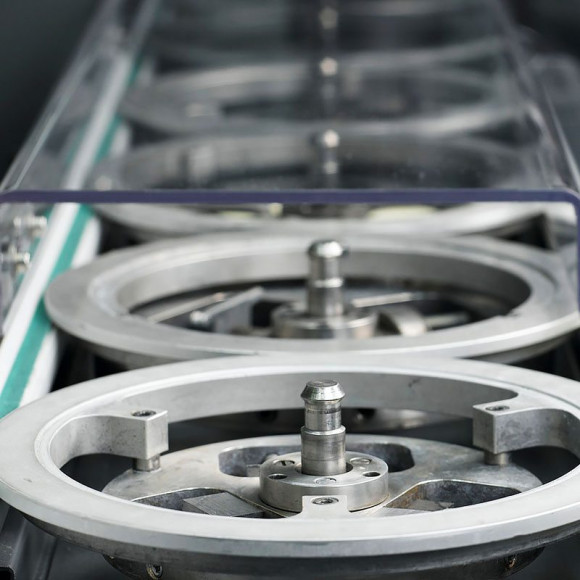

Дополнительное оборудование (охлаждающие рециркуляционные блоки, сушки, дозаторы, индикаторы уровня расходных материалов) устанавливается в модули в зависимости от производственной необходимости. Для перемещения держателей образцов с заготовками между модулями используются специальные конвейеры, входящие в состав системы.

Основная концепция использования системы MAPS – монтаж конструкции из отдельных модулей и дополнительного оборудования для выполнения конкретных производственных задач. При изменении задания модули могут быть доукомплектованы иным содержимым и располагаться в другом порядке.  При этом полная автоматизация технологического процесса позволяет добиться значительного сокращения времени, трудозатрат и расходных материалов.

Отличительные особенности автоматической системы MAPS:

  • рабочие станции могут быть настроены на выполнения определенных работ даже в пределах одного модуля (например, «выравнивание, шлифование, чистка» или «полировка, чистка, сушка»);
  • регулируемые скорости вращения дисков (150/300 об/мин) и рабочей нагрузки вращателя образцов (50-700 н) позволяют учитывать особенности обрабатываемых материалов и виды работ;
  • система модулей предполагает до 32 способов комбинации ее составляющих под конкретную задачу производителя и быстрое переоснащение уже установленных конфигураций дополнительным оборудованием под новые задачи;
  • система позволяет значительно сократить длительность пробоподготовки и высвободить время операторам для выполнения других работ (в частности, для микроскопического анализа и исследования металлографической структуры образцов, которые производятся вручную);
  • высокая воспроизводимость процесса подготовки образцов за счет полной автоматизации и унификации операций значительно повышает производительность всей системы;
  • блок контроля уровня снятия материала включает в себя специальные датчики, которые измеряют величину удаляемого слоя во время шлифовки. Это позволяет снимать нужное количества материала за минимальное время;

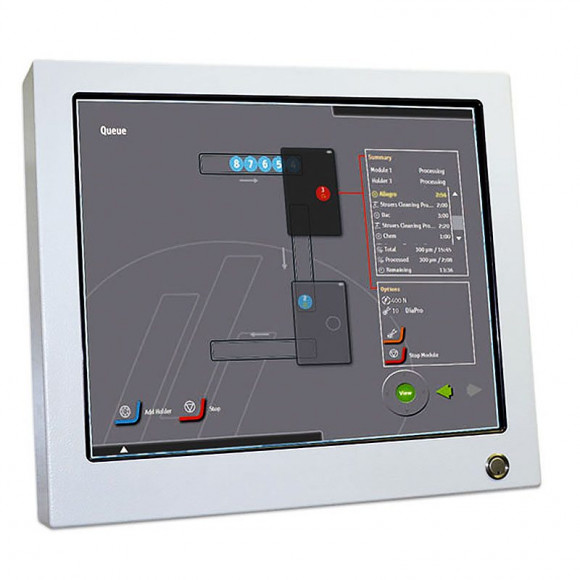

  • информативный ЖК-дисплей и сенсорная панель управления дают возможность вручную подстраивать параметры процесса и отслеживать его результаты;
  • память каждого модуля хранит 30 программ подготовки образцов (10 встроенных и 20 пользовательских);
  • благодаря компьютерной программе Maps Master (с пользовательской базой данных на 8000 методов) модули системы могут подключаться к ПК, что позволяет быстро и просто переключаться на новые методы и контролировать процесс пробоподготовки образцов;
  • оборудование снабжено дозирующей системой, состоящей из трех бутылочных блоков. Высокоточная система дозирования и блок контроля уровня жидкостей исключает перерасход или недолив дорогостоящих алмазных суспензий;
  • наличие рециркуляционных охлаждающих блоков объемом 65 л и соединительных комплектов позволяет избегать засорения сливной системы устройств мелким мусором;
  • станции очистки, управляемые программой, могут регулировать время, давление воды, производить очистку блоков с присадками или спиртом и их сушку;
  • высокая технологичность устройства, несмотря на существенные габариты и вес, предполагает его стационарную установку как в лабораторных, так и в производственных условиях.

Характеристики

Параметр Значение
Размер: 1800 х 1470 х 1080 мм
Масса одного модуля: 850 кг
Выравнивание образцов (камень):
Мощность: 5,5 кВт
Скорость вращения: 1450 об/мин
Размер: 356 мм диам
Охлаждающий блок: 65 л.
Шлифование и полирование:
Мощность: 1,1 кВт
Скорость вращения: 150/300 об/мин
Размер: 350 мм диам
Держатели образцов: 160/200 мм диам
Вращатель образцов:
Мощность: 0,37 кВт
Скорость вращения: 150 об/мин
Нагрузка: от 50 до 700 Н
Управление:
Методических программ: 30
ПК + ЖК дисплей: 13 линий 42 знака

Дополнительная информация

  • Очередность выполняемых действий согласно технологическому процессу позволяет одновременно в автоматическом режиме производить разные операции разными модулям. Так, когда в модуле происходит полировка отшлифованных образцов, в предыдущем за счет постоянно движущихся держателей производится процесс выравнивания следующих заготовок.
  • Каждый бутылочный блок дозирующей системы включает в себя места для двух алмазных суспензий и одного лубриканта или только для двух оксидных суспензий.
  • Программа MAPS Master управляет технологическими процессами, перемещением вращателя образцов и конвейеров, дозированием и временем работ.
  • Защитные экраны предотвращает выход испарений от спиртосодержащих жидкостей, применяемых при шлифовке. Для этого в конструкции системы предусмотрено соединение с вытяжной системой для оттока испарений.
  • Для организации модульной системы без конвейера в MAPS предусмотрена ручная станция загрузки заготовок.
  • Полная автоматизация, интуитивное управление и высокая воспроизводимость процесса позволяют оператору быстро освоить работу с системой.
  • MAPS полностью соответствует международным стандартам безопасности.
