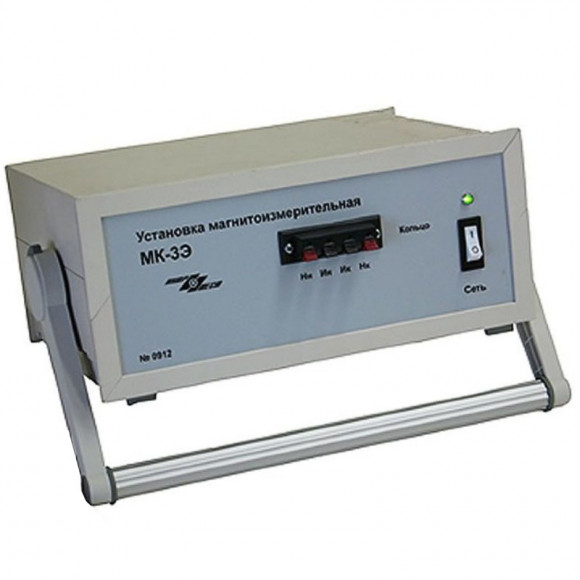

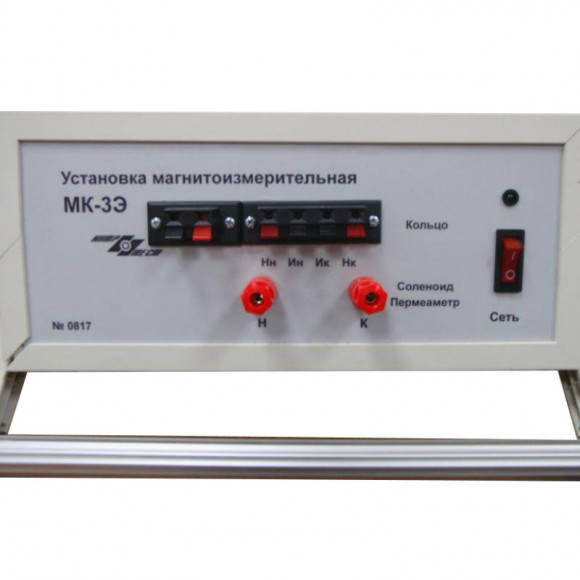

Установка магнитоизмерительная МК-3Э

Предназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.

•  Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов;
• Размеры кольцевых образцов: внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до20 мм. Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377.
• Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения;
• Размеры протяженных образцов для измерения в соленоиде: пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм; пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм. Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения;
• Материал образцов - магнитно-мягкие сплавы и электротехнические стали;

Измеряемые характеристики кольцевых образцов:

• магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
• основная кривая намагничивания B(H) по точкам, Тл, А/м;
• остаточная индукция B_r, Тл;
• коэрцитивная сила по индукции H_cB, А/м;
• максимальная магнитная проницаемость mm;
• магнитная проницаемость me в заданном поле;
• начальная магнитная проницаемость mн;
• индукция в заданном поле.

Измеряемые характеристики протяженных образцов:

• коэрцитивная сила по индукции Hc_B, А/м;
• коэрцитивная сила по намагниченности HcJ_.

Диапазоны изменения намагничивающего тока для кольцевых образцов:

• первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А, шестой - 0-10А.
• Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне;

Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде:

• первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А.
• Погрешность установки тока при измерении не более +0,5% от максимального значения;

Относительная погрешность измерений для доверительной вероятности 0.95, не более:

• измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
• измерения остаточной индукции B_r +2 % (на кольцевых образцах);
• измерения коэрцитивной силы по индукции H_cB +2 % (на кольцевых образцах и образцах протяженной формы);
• измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
• измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах).
• измерения индукции в заданном поле +2 % (на кольцевых образцах).
