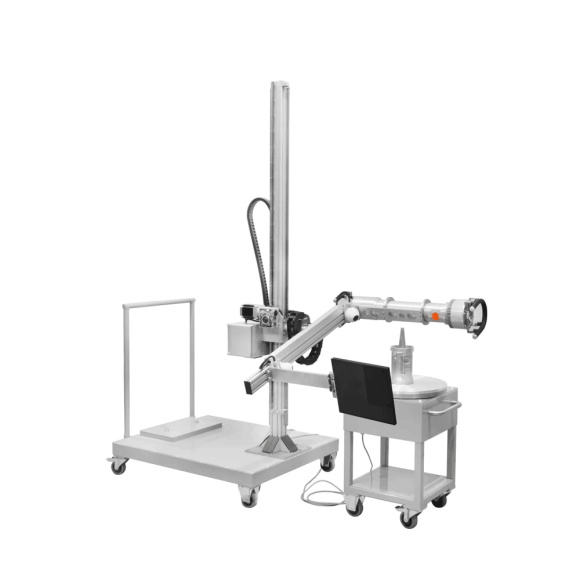

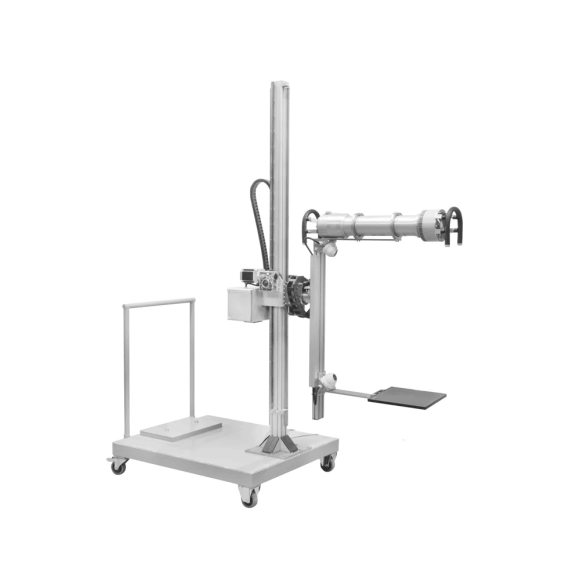

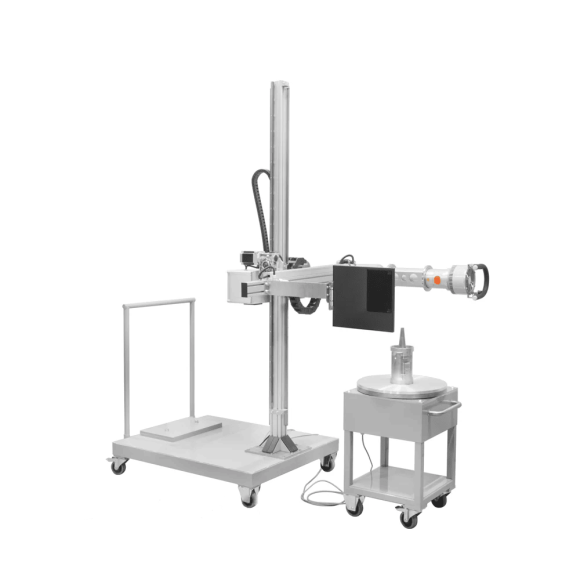

Комплекс цифровой радиографии Сура ЭКО

Универсальный мобильный комплекс цифровой радиографии (КЦР) Сура ЭКО предназначен для рентгеновского контроля изделий в лабораторных и цеховых условиях. КЦР может быть установлен внутри стационарной рентгенозащитной камеры, при этом процесс получения рентгеновского изображения и позиционирование манипулятора относительно объекта контроля осуществляются оператором дистанционно из пультовой.

КЦР Сура ЭКО позволяет отказаться от использования рентгеновской пленки и химии для ее обработки, а также сократить время, необходимое для осуществления контроля и, как следствие, существенно сократить производственный цикл.

Оснащение комплекса

Сура ЭКО представляет собой комплекс на основе штатива-манипулятора, плоскопанельного детектора, источника рентгеновского излучения и управляющего компьютера. В состав комплекса входят:

• штатив-манипулятор АРИОН ШМ ЭКО-1;
• рентгеновский аппарат моноблочного типа;
• цифровой плоскопанельный детектор ЭКОСКАН 35;
• поворотный стол АРИОН СП ЭКО-1;
• управляющий компьютер;
• специализированное программное обеспечение СУРА для автоматизации рабочих циклов и Стражник для получения, обработки и хранения цифровых рентгеновских изображений;
• беспроводной пульт дистанционного управления.

КЦР Сура ЭКО оснащается различными моделями рентгеновских аппаратов серий РПД, ERESCO, YXLON, а также других рентгеновских аппаратов, имеющих компьютерный интерфейс управления.

Входящий в состав комплекса плоскопанельный детектор ЭКОСКАН 35 имеет размер рабочей области 350 × 430 мм, размер пикселя 100 мкм и динамический диапазон 16 бит, что позволяет решать широкий круг задач контроля как крупногабаритных объектов, так и мелких деталей с особо высокими требованиями к чувствительности контроля.

Рекомендуемые модели рентгеновских аппаратов

Принцип работы комплекса

Манипулятор позволяет расположить рентгеновский аппарат и детектор в любой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы (ось Y) и наклона манипулятора (ось U). Дополнительно манипулятор имеет возможность ручного изменения фокусного расстояния за счет перемещения штанги крепления детектора на основании П-образного манипулятора. Защитные кабельные цепи манипулятора исключают обрывы, перегибы и излишнее натяжение кабельных трасс во всем диапазоне перемещений. Перемещение по осям манипулятора осуществляется с помощью шаговых мотор-редукторов.

Контроль малых и средних объектов весом до 150 кг осуществляется при помощи подкатного поворотного стола, вращение которого также моторизовано (ось V). Использование волнового редуктора в сочетании с шаговым двигателем позволяет обеспечить претензионную точность позиционирования стола. При обследовании крупногабаритных конструкций поворотный стол не используется.

Две видеокамеры, расположенные в углах П-образного манипулятора, предоставляют возможность контролировать движение манипулятора и объекта контроля в случае дистанционного управления из пультовой. Изображение с видеокамер выводится на экран управляющего компьютера.

Режимы управления

Управление манипулятором может осуществляться как в ручном, так и в автоматическом режимах. В ручном режиме манипулятор управляется с беспроводного пульта. Движение по всем осям перемещения в ручном режиме имеет 2 скорости, используемые для более быстрого или для более точного позиционирования манипулятора. Пульт также оснащен кнопкой экстренного отключения «Аварийный СТОП», при нажатии которой немедленно отключаются все цепи питания электродвигателей манипулятора.

В автоматическом режиме управление осями манипулятора, режимами работы рентгеновского аппарата и процессом получения рентгеновских изображений с цифрового детектора осуществляется с компьютера по заранее сохраненному алгоритму. Это удобно в случае контроля партий однотипных деталей. Программа создания автоматических циклов контроля имеет простой и интуитивно понятный интерфейс. Количество сохраняемых программ контроля и шагов в каждой программе не ограничено.
