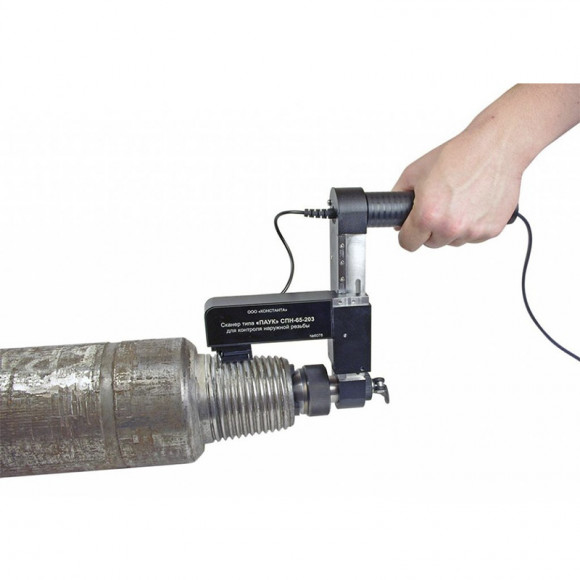

Сканер типа «Паук» для контроля наружной резьбы к вихретоковому дефектоскопу Константа ВД1

Сканер для использования совместно с каретками и преобразователями к дефектоскопу «Константа ВД1»
Полное описание
Производитель«Константа», Россия
Под заказ
Артикул: art25849:"паук"константавд1
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Константа», Россия
  • обнаружение и измерение размеров трещин во впадине наружной резьбы;
  • повышение достоверности, повторяемости и удобства проведения неразрушающего контроля резьбы;
  • удержание каретки с преобразователем на резьбовой поверхности наружной резьбы;
  • сканер типа «Паук» содержит в своем составе вихретоковый преобразователь и подключается к вихретоковому дефектоскопу «Константа ВД1».

Принцип действия

Сканер состоит из механического сканирующего приспособления с двумя держателями различного размера. Сканер укомплектован вихретоковым преобразователем с кареткой.

В зависимости от диаметра проходного отверстия в трубе выбирается требуемый держатель, цанговый держатель ЦД-25-55 для труб с проходным отверстием с диаметром от 25 до 55 мм либо рычажный держатель РД-50-135 для труб с проходным отверстием с диаметром от 50 до 135 мм. Держатель закрепляется на сканере. Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие.

Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации отображается глубина обнаруженной трещины.

Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.

Отличительные особенности:

  • один комплект сканера для контроля любой замковой резьбы с углом профиля 60°;
  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • не требуется настройка сканера при переходе с одной резьбы на другую;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,5 мм;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
  • оперативная замена каретки и преобразователя позволяет контролировать резьбы различных профилей изделий из магнитных и немагнитных материалов;
  • возможность контроля всех витков резьбы;
  • отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя.

Характеристики

Диапазон контролируемых диаметров замковой резьбы (при работе с кареткой ККЗ-4) От З–65 до З–203
Диапазон контролируемых диаметров трапецеидальной резьбы (при работе с каретками ККТр-5, ККТр-6) От 53 до 230 мм
Диапазон контролируемых диаметров треугольной резьбы (при работе с кареткой ККТ-1) От 53 до 230 мм
Диапазон контролируемых диаметров метрической резьбы (при работе с кареткой ККТ-2) От 47 до 224 мм
Диапазон диаметров внутренних отверстий для установки сканера:
— при использовании цангового держателя ЦД–25–55 От 25 до 55 мм
— при использовании рычажного держателя РД–50–135 От 50 до 135 мм
Максимальная длина контролируемой резьбы 210 мм
Габаритные размеры:
— в максимально сложенном состоянии 295 × 220 × 75 мм
— в максимально выдвинутом состоянии 370 × 240 × 140 мм
Масса сканера:
— с одним держателем 1,7 кг
— с двумя держателями 2,2 кг
  Сканер, по требованию заказчика, может быть укомплектованы любым преобразователем для контроля резьбы с соответствующей кареткой.
Производитель«Константа», Россия
