Стандартные преобразователи к вихретоковому дефектоскопу «Константа ВД1»
Полное описание
Производитель«Константа», Россия
Под заказ
Артикул: art25702:пф-г2-4-fe,пф-г2-4-al,пф-г2-4-ti
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
34 511
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Константа», Россия

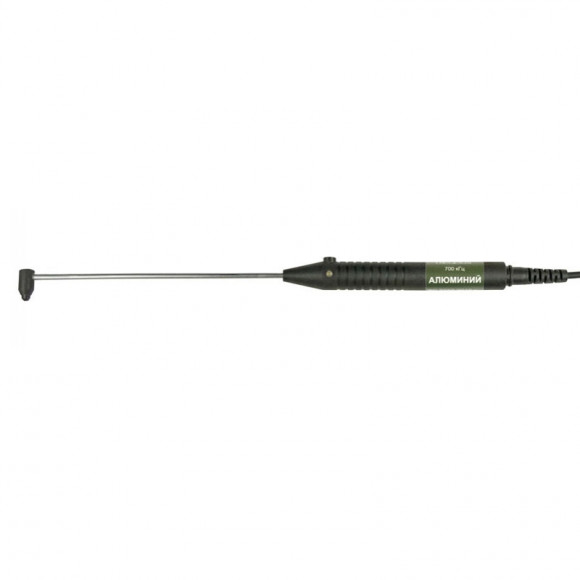

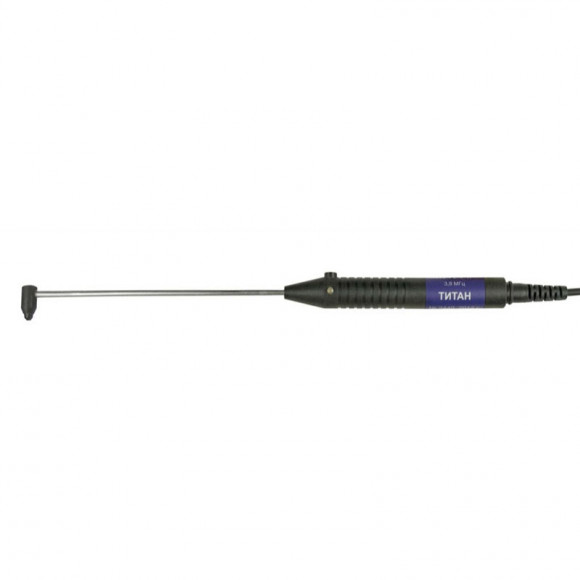

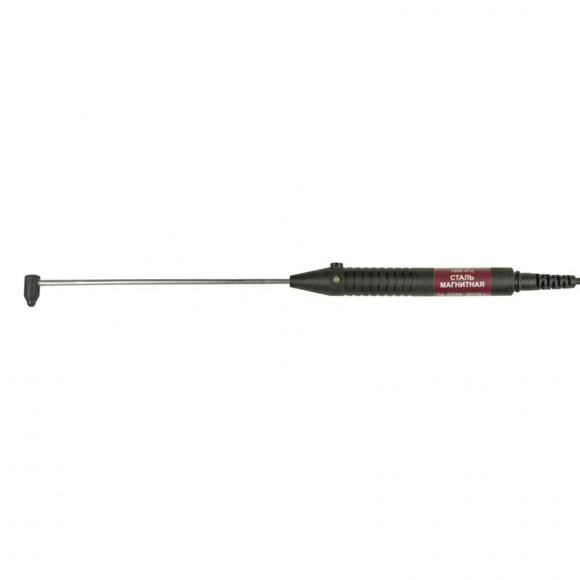

Миниатюрные Г-образные преобразователи для обнаружения поверхностных трещин малой протяженности.
Чувствительный элемент закреплен на тонкой (диаметр 3 мм) медной трубке длинной 120 мм, допускающей многократное изгибание. Это позволяет производить контроль деталей внутри механизмов с ограниченным доступом.

Характеристики

Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF

ПX Тип преобразователя ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный.
YY Назначение преобразователя
  • ОН – Общего Назначения;
  • Г1 – Г-образный с удлиненной трубкой;
  • Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
  • ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
  • Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
  • С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
  • ПР – проходной;
  • ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
  • Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
  • ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент Экранированный.
FF Вариант исполнения преобразователя в серии
  • Fe – ферромагнитные стали и чугуны;
  • Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
  • Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
  • Cu – медные сплавы σ = 45 ÷ 59 МСм/м.


Технические характеристики

Тип
Материал контролируемых изделий Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Диапазон измерения глубины трещины, мм Порог чувстви- тельности, трещина глубиной, мм Контрольные образцы
А В Основной* Дополнительные
ПФ-ОН-4-Fe Стали ферромагнитные 4 1,8 МГц 0÷0,2 0,2÷0,6 0,2÷12) 0,05 СО-210.01 (Fe) СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe)
ПФ-Г1-4-Fe1)
ПФ-Г2-4-Fe1)
ПФ-С2-4-Fe1)
ПФ-ОН-4-Al Алюминиевые и другие сплавы σ = 8÷27 МСм/м 4 700 кГц 0÷0,2 0,2÷0,4 0,2÷12) 0,05 СО-210.02 (Al) СО-210.04 (Brass), СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5
ПФ-Г1-4-Al1)
ПФ-Г2-4-Al1)
ПФ-С2-4-Al1)
ПФ-ОН-4-Ti Титановые сплавы, неферромагнитные стали σ = 0,4÷2,5 МСм/м 4 3,8 МГц 0÷0,2 0,2÷0,5 0,2÷12) 0,1 СО-210.03 (Ti) СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09(SS-NFM), ОСО-ВД-В2 (Ti)
ПФ-Г1-4-Ti1)
ПФ-Г2-4-Ti1)
ПФ-С2-4-Ti1)
ПФ-ОН-14-Fe Стали ферромагнитные 14 100 кГц 0÷0,8 0,8÷2,1 0,5÷23) 0,1 СО-211.01 (Fe)4) СО-211.10 (SS-FM), СО-211.11(Fe), СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС)
ПФ-ОН-38-Fe 38 70 кГц 0÷1,5 1,5÷4 0,5÷53) 0,2 СО-212.01 (Fe) СО-212.10 (SS-FM), СО-212.11 (Fe
ПФ-ОН-38-Al Алюминиевые и другие сплавы σ = 8÷27 МСм/м 25 кГц 0,5 СО-212.02 (Al)

* Образец, на котором производится поверка преобразователя.

A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
