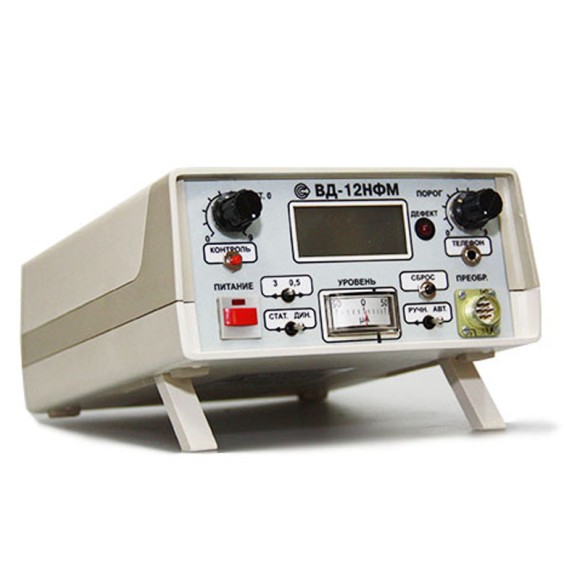

ВД-12НФМ Вихретоковый дефектоскоп с 2-мя преобразователями

Принцип работы прибора ВД-12НФМ

Вихретоковый метод неразрушающего контроля основан на регистрации вторичных электромагнитных полей вихревых токов, индуцированных внешним высокочастотным магнитным полем в контролируемом изделии. В местах нарушения сплошности (однородности), где проводимость меняется, картина распределения вихревых токов и их магнитных полей также меняется. Это позволяет уверенно определить местоположение, а также оценить размер и глубину поверхностной трещины.

Выносные преобразователи являются дифференциальными трансформаторами тока с одной возбуждающей и двумя симметричными регистрирующими катушками, включёнными встречно-последовательно. Прибор измеряет разность фаз принятого и опорного сигнала, сравнивает её с установленным порогом и выдаёт сигнал о наличии дефекта.

Особенности конструкции и преимущества ВД-12НФМ

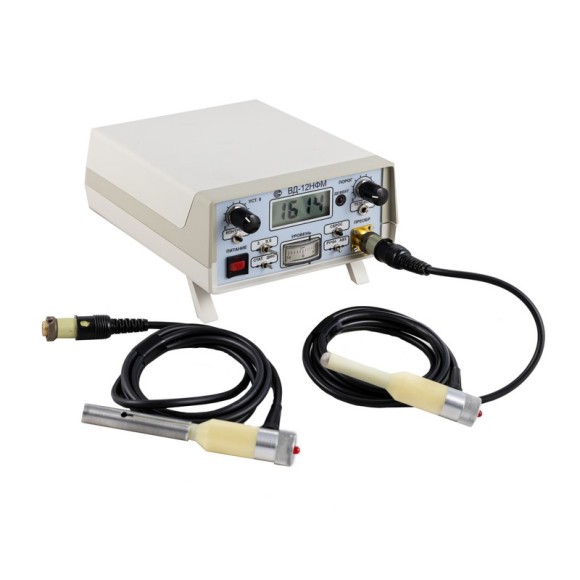

Вихретоковый дефектоскоп ВД-12НФМ снабжается выносными преобразователями трёх типов для контроля изделий из металлов и сплавов в различных условиях. Дифференциальное включение датчиков преобразователя позволяет эффективно подавлять индустриальные помехи. Система автоматической регулировки усиления (АРУ) компенсирует влияние зазоров между преобразователем и поверхностью изделия (лакокрасочные и изоляционные покрытия, шероховатости, вогнутые участки). Есть также возможность ручной отстройки от внешних воздействий и влияющих факторов.

При обнаружении дефекта срабатывает световая и звуковая сигнализация. При работе в условиях сильной зашумлённости предусмотрено подключение головных телефонов. Цифровой индикатор позволяет оценить размеры нарушения сплошности.

Автономное питание от 4 аккумуляторов типа АА вместе с возможностью питания от сети, малые габариты и масса, большой диапазон рабочих температур позволяют использовать прибор в лабораторных, цеховых и полевых условиях.

Область применения ВД-12НФМ

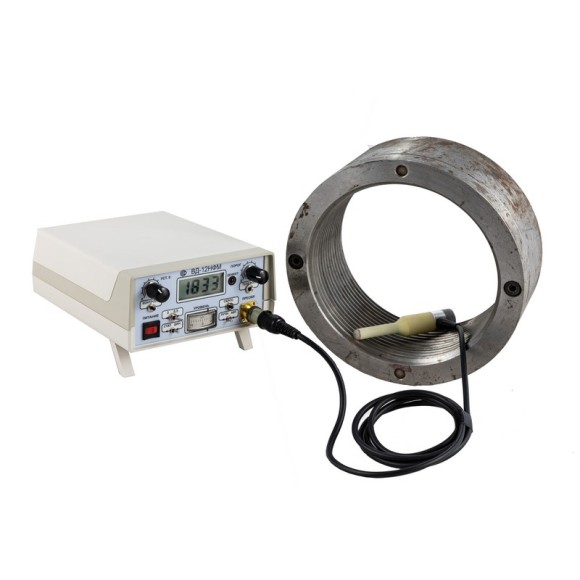

Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов. Нормативными документами РЖД прибор рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов. Также возможно применение дефектоскопа для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.

Технические характеристики ВД-12НФМ

Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе):

Выявление дефектов обеспечивается при радиусе положительной кривизны контролируемой поверхности не менее 10 мм и на расстоянии от края изделия не менее,мм
для преобразователя ИА5.125.002 -4;
Для преобразователя ИА5.125.006 -1.
* Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) при шероховатости поверхности не более R a 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм.
Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается выявление дефектов, до:

* изготавливается по отдельному заказу
