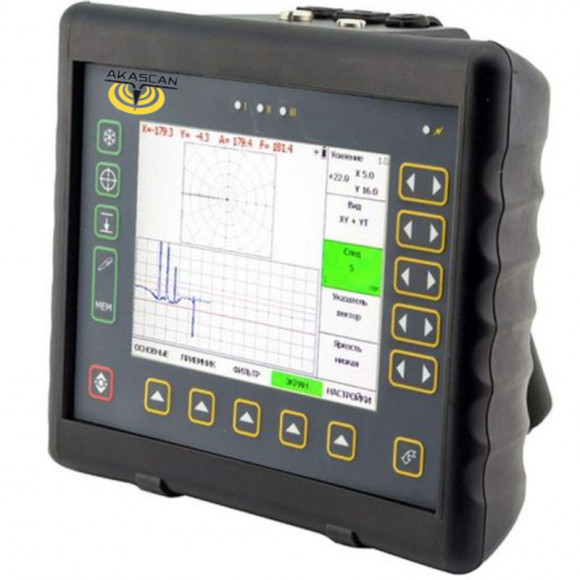

Многофункциональный дефектоскоп ВЕКТОР-СКАН

+ 2 фото

Предназначение многофункционального дефектоскопа модели ВЕКТОР-СКАН — контролировать электропроводящие объекты с целью обнаружения различного типа дефектов. В работе прибора используются различные методики контроля.

Полное описание

Внесен в госреестр	Внесен
Поверка	Включена в стоимость
Производитель	«АКА-Скан», Россия

В наличии

278 000 Р

0 Р

-+Купить

Обзор
Характеристики
Комплектация
Отзывы0

Многофункциональный дефектоскоп ВЕКТОР-СКАН применяется для обследования электропроводящих объектов с целью обнаружения дефектов в виде трещин, коррозии, несплошностей и неоднородностей. Контролировать можно полуфабрикаты или изделия из самых разных материалов: сталей, углепластиков, цветных металлов. В работе используются разные способы контроля: вихретоковый, магнитоиндукционный, основанный на низкочастотных ультразвуковых импульсах, импедансный, ЭМА.

Прибором пользуются, чтобы определить толщину защитного слоя изделия, измерить электропроводность. С его помощью также обследуют нержавеющую сталь разных видов, измеряют глубину трещин на поверхности.

Работая с прибором, можно пользоваться разного рода вихретоковыми и динамическими преобразователями, если использовать специальные переходники.

К прибору можно подключать низкочастотные преобразователи разных типов (пьезоэлектрические, импедансные и ЭМА, чтобы обследовать изделия, выполненные из металлов и композитов, для выявления расслоений, непропитки или непроклея).

Чувствительность прибора зависит от свойств обследуемого материала, используемых в работе преобразователей, от глубины, на которой расположены дефекты, а также от типа и размеров, пространственной ориентации дефектов.

Основные особенности модели:

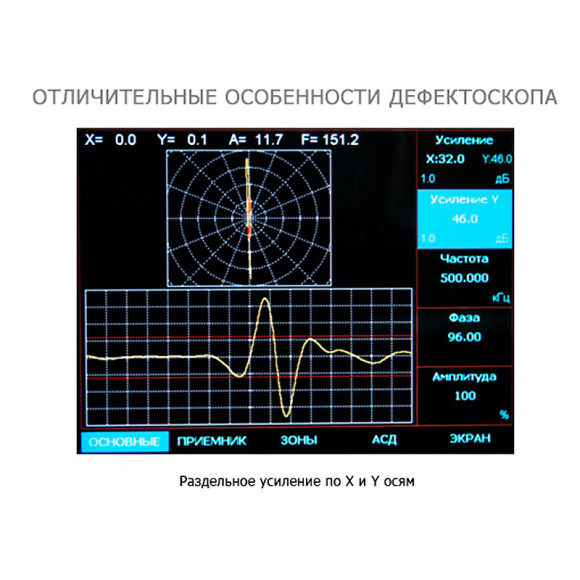

Сигнал отображается на дисплее прибора сразу в двух плоскостях, первая - комплексная, вторая - амплитудно-временная.
Имеется режим синхронизации, обеспечивающий взаимодействие прибора с вихретоковыми преобразователями.
Прибор позволяет контролировать углепластики.

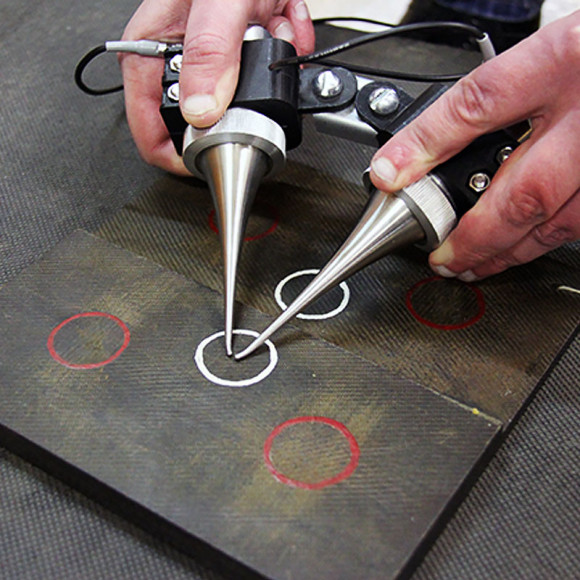

Для обследования композитов или сотовых конструкций используются импедансные преобразователи.

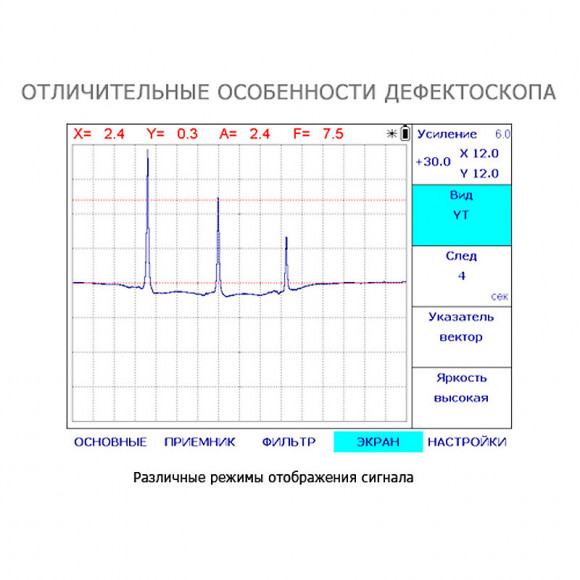

Сигнал отображается в различных режимах.
TFT дисплей позволяет легко считывать показания даже при ярком свете солнца.
Прибор имеет морозостойкое исполнение.
С помощью прибора выявляются дефекты, расположенные под слоем диэлектрика (лак, краска, теплоизоляция, герметик и т.п.).
Для обеспечения энергопитания необходимы литий-ионные аккумуляторы.
Встроено зарядное устройство.
Эргономичный корпус выполнен из ABS пластика.

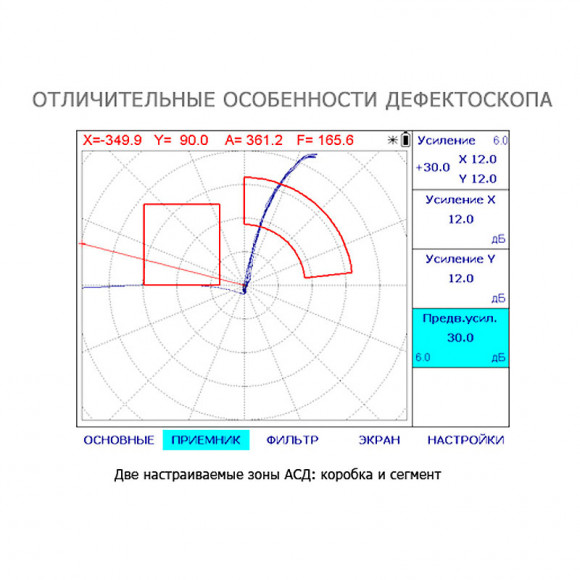

Характеристики Диапазон регулировки усиления: от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ Диапазон регулировки предварительного усилителя: от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ Диапазон изменения частоты: от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц Регулировка амплитуды возбуждения преобразователя: 12.5%, 25%, 50%, 100% Диапазон изменения фазы вектора: 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. Фильтр НЧ: регулируемый от 5 до 1000 Гц Фильтр ВЧ: регулируемый от 2,5 до 500 Гц Режим работы: стандартный, синхро-режим Вид графика: XY, XY+YT, XY+AT, YT, YT+XT След сигнала: 0-30 сек, с шагом 1 сек Зоны АСД: коробка, сегмент Режимы АСД: дефект в зоне, дефект вне зоны Типы вывода на экран: вектор, точка Типы преобразователей: дифференциальный, абсолютный, ротационный Память настроек: 200 настроек Память результатов: 500 протоколов контроля Дисплей: цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце Интерфейс: USB Разъемы преобразователей: 1 x Lemo0B + 1 x Lemo1B Время непрерывной работы: 10 часов от аккумуляторов Внешнее питание: 220 В, 50Гц AC Напряжение питания: 18V/3,5A DC Диапазон рабочих температур: от -30º C до +50° C Размер электронного блока (В x Ш x Д): 210 мм x 340 мм x 75 мм Масса: 1,5 кг с аккумуляторами Дополнительная информация ВЕКТОР-СКАН находит широкое применение на предприятиях авиакосмической и оборонной промышленности, в машиностроении и энергетической отрасли, судостроении и на судоремонтных предприятиях, в химической и пищевой промышленности. Память рассчитана на сохранение 200 настроек и 500 протоколов проверок. Интерфейс USB. Время непрерывной работы от аккумуляторов не менее 10 часов. Прибор может работать в температурном диапазоне от -30oC до +50оC.
Внесен в госреестр	Внесен
Поверка	Включена в стоимость
Производитель	«АКА-Скан», Россия

Комплектация

электронный блок дефектоскопа со встроенным Li-ion аккумулятором	1
блок питания сетевой 18В / 220В	1
защитный чехол с блендой и креплением на корпусе оператора	1
преобразователь параметрический ПВР-1 (1 МГц)*	1
преобразователь низкочастотный ПВД-1 (20кГц)*	1
вихретоковый преобразователь ГАЛС-1 (карандаш)*	1
импедансный преобразователь SP/RSP *	1
стандартный образец ЭО-ГАЛС	1
кабель USB для связи с ПК	1
программное обеспечение на CD-диске	1
комплект документации (руководство пользователя, паспорт, методика поверки, свидетельство о метрологической поверке)	1
кейс для переноски	1
