Ультразвуковой дефектоскоп Olympus Epoch 650 — широкоэкранный многофункциональный портативный прибор для промышленного диагностирования однородности твердых сред и контроля качества металлических сварочных соединений. Предназначен для применения в различных, в том числе и экстремально сложных производственных условиях. Имеет повышенную степень износоустойчивости и защиты от повреждений в...
Полное описание
Производитель«OLYMPUS», Япония
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Все характеристики
Под заказ
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«OLYMPUS», Япония

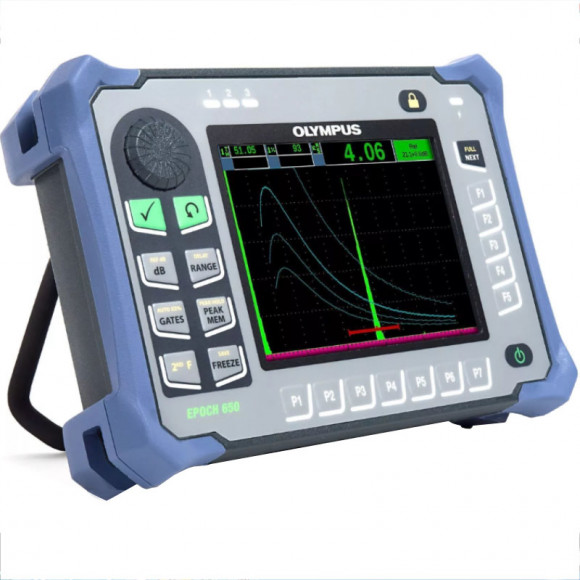

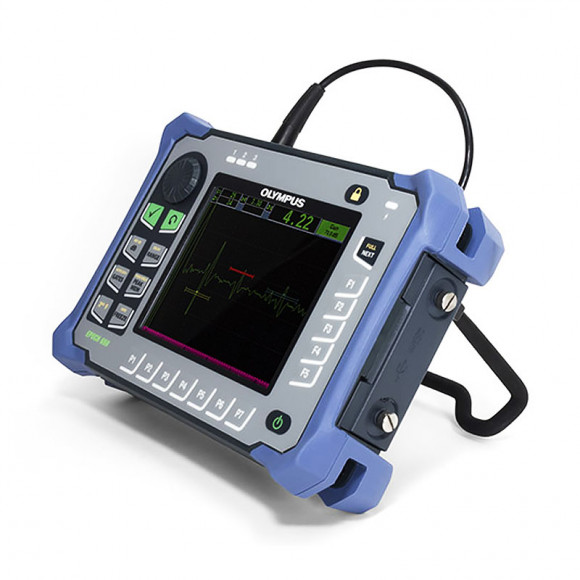

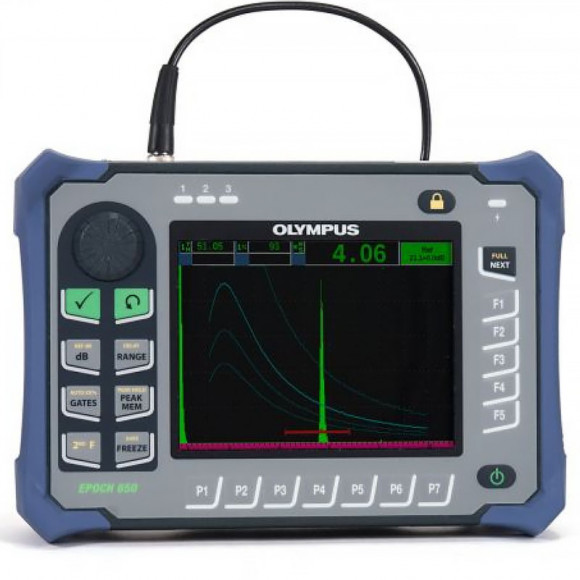

Ультразвуковой дефектоскоп Olympus Epoch 650 является усовершенствованным компактным портативным устройством для сканирования промышленных объектов. Разработан с высокой степенью защиты от проникновения посторонних веществ, ударов, воздействия агрессивных сред и взрывного влияния.

Оснащен широкоформатным дисплеем, обеспечивающим качественное изображение в любой освещенности. Сочетает в себе все доступные современные диагностические и программные функции, необходимые для точного и полного диагностирования состояния объектов.

Отличия и особенности модели Olympus Epoch 650:


  • оснащен настраиваемым импульсным генератором;
  • имеет возможность управления при помощи регуляторной ручки на корпусе прибора и из навигационной панели;
  • частота 2 КГц обеспечивает высокую скорость сканирования и обработки данных;
  • цифровой широкодиапазонный прием использует до 30 каналов для фильтрации;
  • оснащен модулем для выявления и локализации участков коррозии;
  • поддерживает накопление и хранение данных о результатах диагностики на картах формата микро-SD объемом 2 Гб;
  • имеет возможность подключения к компьютеру для передачи и обмена данных;
  • корпус стандартизован по параметрам устойчивости к повреждениям, включая взрывобезопасную защиту;
  • аккумуляторная батарея обеспечивает до 15 часов непрерывной работы.

Характеристики

Вводы/Выводы Порты USB Скоростной порт USB (OTG)
Порт RS-232 Да
Видеовыход Стандартный выход VGA
Аналоговый выход 1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.
Выход сигнализации 3 выхода сигнализации, 5 В TTL, 10 мА
Вход/выход триггера Вход триггера, 5 В TTL; Выход триггера, 5 В TTL, 10 мА
Входы кодировщика 1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)
Защита от воздействий окружающей среды Нормы IP Конструкция отвечает требованиям стандартов защиты от проникновения загрязнений: IP67 (конфигурация с панелью навигации) или IP66 (конфигурация с ручкой регулятора), согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP). Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства.
Работа во взрывоопасной атмосфере Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
Устойчивость к ударам MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
Устойчивость к вибрации MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось
Диапазон рабочих температур от –10 °C до 50 °C
Температура хранения батарей от 0 °C до 50 °C
Общие Габариты (Ш × В × Г) 236 × 167 × 70 мм
Вес 1,6 кг с литий-ионным аккумулятором
Клавиатура Английская, международная, японская, китайская
Языки интерфейса Английский, испанский, французский, немецкий, японский, китайский, португальский, русский
Разъемы для преобразователей BNC или LEMO 1
Хранение данных Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)
Тип батареи Стандартный литий-ионный аккумулятор
Время работы батареи от 15 до 16 часов (литий-ионный аккумулятор),
Питание От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц
Размер дисплея (Ш × В, диаг.) 117 × 89 мм, 146 мм
Генератор Генератор Настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование 50, 100, 200, 400 Ω
Приемник Усиление от 0 до 110 дБ
Максимальный входной сигнал 20 В р-р
Входное полное сопротивление 400 Ω ± 5%
Полоса пропускания от 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтры 30 наборов стандартных цифровых фильтров. Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц)
Детектирование Полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы По горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечка от 0 до 80% FSH с визуальной сигнализацией
Измерение амплитуды от 0 до 110% FSH с разрешением 0,25 %
Скорость измерений Соответствует ЧЗИ во всех режимах
Калибровка Автоматическая калибровка Скорость звука, смещение нуля Прямой луч (первый донный или Эхо-Эхо) Наклонный луч (Путь УЗ или глубина)
Режимы контроля Импульс-эхо, раздельно-совмещенный или теневой
Единицы измерения Миллиметры, дюймы или микросекунды
Диапазон от 3,36 до 13 388 мм при 5 900 м/с
Скорость от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -59 до 13 401 мм; продольная скорость в стали
Угол преломления от 0° до 90° с шагом 0,1°
Стробы Стробы для измерений Два полностью независимых строба для измерения амплитуды и времени пролета
Начало строба Настраивается на всем отображаемом диапазоне.
Ширина строба Настраивается от начала строба до конца отображаемого диапазона
Высота строба Настраивается от 2 до 95% от высоты экрана
Сигнализации Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
Измерения Поля для отображения результатов измерений 5 полей (ручной или авто-выбор)
Строб (1, 2) Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
Эхо-эхо Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
Другие измерения Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ
DAC/ВРЧ Стандартная
Точки DAC до 50 точек, динамический диапазон 110 дБ
Специальные режимы DAC Пользовательские DAC (до 6 кривых), 20-80% отображ.
Коррекция криволинейной поверхности Стандартная функция. При контроле наклонным ПЭП коррекция для наружного диаметра
Коррозия (опция) Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан

Дополнительная информация

  • Ультразвуковой дефектоскоп Olympus Epoch 650 может выпускаться в 2-х модификациях, отличающихся способом управления — с регуляторной ручкой или навигационной панелью.
  • В процессе работы регуляторная ручка может блокироваться для предохранения от случайного сброса или искажения рабочих настроек.
  • Для многих пользователей вариант с ручкой комфортнее в работе, так как обеспечивает плавность подстройки параметров.
Производитель«OLYMPUS», Япония
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Только стандартый набор функций Нет
НизкочастотныйНет
Легкий и компактныйНет
Внесен в госреестрВнесен
