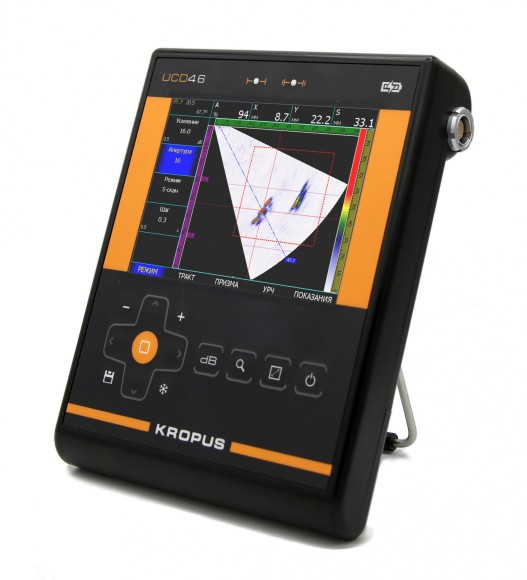

Ультразвуковой дефектоскоп УСД-46ФР на фазированных решетках, совмещает использование классических преобразователей ФР с математической обработкой сигналов по методу цифровой фокусировки сигнала.
Полное описание
Производитель«КРОПУС», Россия
Наличие экранаДа
Легкий и компактныйДа
Диапазон рабочих температур, С-30 — 55
Время работы от аккумулятора, ч10 ч
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
798 720 руб.
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы2
«КРОПУС», Россия

Легкий и портативный новейший ультразвуковой дефектоскоп на фазированных решетках УСД-46ФР, совмещающий использование классических преобразователей ФР с математической обработкой сигналов по методу цифровой фокусировки сигнала. Сбор А-сканов всех комбинаций приемных и передающих элементов (полный опрос матрицы - FMC/Full Matrix Capture) и обработка сигналов с использованием технологий полной фокусировки (TFM/Total Focusing Method) позволили отказаться от необходимости ручной фокусировки лучей оператором на различные глубины, т.к. изображение автоматически сфокусировано в каждую точку S-скана.

В результате применений последних достижений электроники, дефектоскоп с широкими возможностями и мощной программной базой имеет массу всего 0,95 кг и позволяет получить высочайшее разрешение S-скана с использованием стандартных 16-ти элементных фазированных решеток.

Уникальная технология расчета всех лучей по геометрии призмы позволяет оператору быстро загрузить необходимое сочетание ФР преобразователя и модели призмы, получив таким образом уже предварительно просчитанную по всем лучам картину сканирования, с точными координатами отражателей по всему S-скану.

Помимо версии с ФР прибор имеет встроенное ПО обычного классического дефектоскопа. Переключение между версиями осуществляется мгновенно с сохранением всех настроек прибора, что позволяет, при необходимости, комфортно подтверждать результаты ФР с использованием одноканальных датчиков без использования второго прибора или перезагрузок прибора.

Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Наличие конструктора сварного шва и режима учета реальной геометрии сварного соединения изделия позволяет сделать контроль удобным и наглядным. Возможность выравнивания чувствительности по всем углам, а также установки опорного уровня сигнала с привязкой к площади эталонного отражателя, позволяют сразу оценивать эквивалентную площадь дефекта.

                                  Технические характеристики:

Тип используемых ФР:любые классические 16-ти канальные преобразователи с ФР

Алгоритм обработки сигнала ФР:цифровая фокусировка сигнала c полным сбором матрицы (FMC) и использованием технологии TFM

Настройка параметров ФР преобразователя:автоматическая из энергонезависимой памяти прибора

Регулировка рабочей апертуры:4, 8 и 16 активных элементов

Регулировка шага сканирования по углу:от 0,3 до 2 град

Выравнивание чувствительности по углам при сканировании в режиме ФР:2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая)

Выравнивание чувствительности по глубине в режиме ФР:ВРЧ, до 10дБ/мкс, с точностью 0.01дБ/мкс

Задержка в призме:0 - 100 мкс с шагом 0.01, 0.1, 1 мкс

Автоматическая калибровка задержки в призме:по СО-3, V-2, образцу с отражателем

Развертка:мин.: 0 - 2 мкс (0 - 5,9 мм); макс.: 0 - 1000 мкс (0-5950 мм, сталь));с шагом 0.01, 0.1, 1, 10, 100

Задержка:от -4 мкс до 1000 мкс ;с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь):до 3000 мм (эхо-режим), 6000 мм (теневой режим)

Режим сканирования ФР:S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом)

Диапазон скоростей:100 - 10 000 м/с

Зондирующий импульс:радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5-5) и изменяемой частотой радиоимпульса

Частота повторений ЗИ:от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров

Автоматическая калибровка диапазона контроля при заданной толщине шва:да

Автоматическая калибровка скорости УЗК:да

Конструктор геометрии сварного соединения:встроенный помощник, отображение разделки шва на изображении скана

Использование сканеров:нет

Использование TOFD:нет

B-скан:отображение реальной геометрии сварного шва (True-to-geometry imaging) в режиме ФАР

Усилитель:широкополосный: 0.5-20 МГц, с возможностью выбора узкополосных фильтров

Детектирование:положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)

Измерение временных интервалов:от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

Временная регулировка чувствительности (ВРЧ):диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК):построение по 20 точкам, регулируемая по высоте

Функция АРД:построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми

Отсечка:компенсированная, 0 - 80% высоты экрана

Демпфирование:25 ом / 50 ом/ 1000 Ом

Входной импенданс:50 ом / 600 ом

Диапазон регулировки усиления:100 дБ, с шагом 0.5, 1, 2, 6 и 10 дБ

Цифровая фильтрация сигнала:да

Аналоговая фильтрация сигнала: да

Дополнительная клавиша +dB:программируемая

Отображение сигналов на экране (визуализация):А-скан, S-скан, В-скан, L-скан

Зоны контроля:в режиме ФР: прямоугольная зона для выделения участка сигнала на S-скане с точностью установки                                границ до 0.1мм;
                        в классическом режиме: две независимых зоны, начало и ширина изменяются во всем диапазоне                                      развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95%                                при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.2 независимые зоны во                                временной области

Режимы работы АСД:дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние

Алгоритм поиска дефекта в зоне контроля в режиме ФР:авто по максимуму амплитуды сигнала в зоне, авто по максимуму амплитуды сигнала на выбранном луче, вручную

Вычисление координат отражателей на S-скане:автоматическое во всем диапазоне S-cкaнa, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0.1мм

Определение линейных размеров между отражателями по S-скану:нет

Одновременное отображение сигналов на экране в режиме ФР в ручном режиме:

S-скан
А-скан + S-скан,
А-скан + B-скан
S-скан + B-скан,
А-скан + S-скан + B-скан

Автоматическая сигнализация дефектов (АСД):световая для каждой зоны отдельно и звуковая

Измерение амплитуды:в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, по АРК (DAC)

Оценка размеров дефектов в режиме классического дефектоскопа:встроенные АРД диаграммы

Сравнение с сохраненным эталонным сигналом:автоматическое во всем диапазоне усиления

Поддержка стандарта контроля сварных швов AWS D1.1:да, с автоматическим расчетом D1.1 Ratio

Обработка изображения на экране после «заморозки» экрана:полнофункциональная обработка и анализ

Дисплей:цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности:да

Память:200 настроек с А-сигналом 1000 протоколов контроля и результатов сканирования

Язык меню: русский, английский

Интерфейс:USB

Возможности самодиагностики:полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности

Обновление встроенного ПО:самостоятельно пользователем по USB

Разъемы преобразователей:2 Х Lemo00,1 Х Lemo 16

Аккумулятор:Li-Pol 11.1В, 5000 mА/ч

Время работы:не менее 10 часов работы от встроенного аккумулятора

Внешнее питание:блок питания 220В AC

Напряжение питания: 15В / 2,5А DC

Диапазон рабочих температур:от -30° C до +55° C

Размер (В x Ш x Д):205 мм x 160 мм x 43 мм

Масса:0,95 кг с аккумуляторами.

Производитель«КРОПУС», Россия
Наличие экранаДа
Легкий и компактныйДа
Диапазон рабочих температур, С-30 — 55
Время работы от аккумулятора, ч10 ч
Внесен в госреестрвнесен

Ультразвуковой дефектоскоп УСД-46ФР отзывы

Средняя оценка покупателей:(2)5.00 из 5 звезд

2
0
0
0
0
Д
Ультразвуковой дефектоскоп УСД-46ФР

Применяем в энергетическом секторе. С помощью этого прибора обнаруживаем дефекты различных элементов энергетических установок, контролируем их состояние. Обследуем трубопроводы, резервуары, турбины и другие части оборудования. Существенно снижаем риски аварии и выхода из строя всей системы.

M
Ультразвуковой дефектоскоп УСД-46ФР

В авиастроении без дефектоскопа никуда. Прибор помогает обнаружить и контролировать дефекты в структурных компонентах — крыльях, стойках шасси, двигателях и других важных деталях. По сути, обеспечивает безопасность и надежность воздушных транспортных средств, сводит на нет возможность брака.
