В7-237 толщиномер ультразвуковой

Скачать инструкцию

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Толщиномеры ультразвуковые В7-237 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

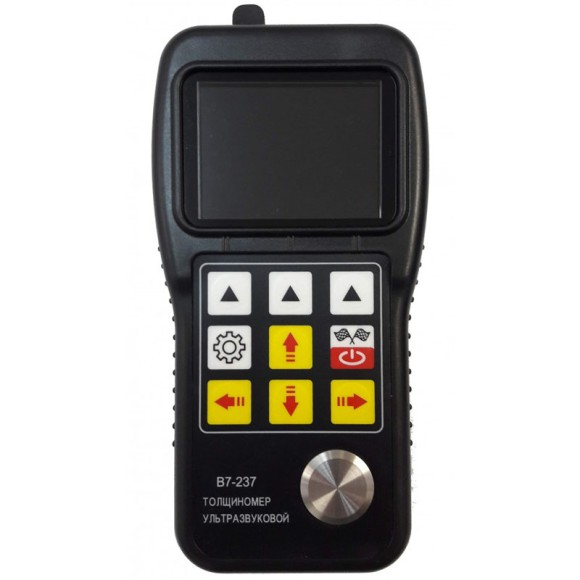

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

Толщиномеры ультразвуковые В7-237 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 11 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 350 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки, а также специализированный датчик для измерения через покрытие, в т. ч. коррозию. Работа с режимами А-скан и В-скан. Измерения скорости звука, установка порога допустимого MIN и MAX значений, два уровня усиления приёмного тракта (низкое и высокое) для литого алюминия, меди и т. п., измерение с фиксацией минимума, возможность калибровки по 2-м точкам. Память на 100.000 значений толщины и 1.000 диаграмм сигналов A / B-сканирования, диаграммы и значения толщины могут быть сохранены в одном файле. Специализированный режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка. Толщиномер В-237 может точно измерить фактическую толщину основного металла с использованием принципа двойного эхо-сигнала и без необходимости удаления покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).
