В7-297 толщиномер ультразвуковой

Скачать инструкцию

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Толщиномеры ультразвуковые В7-297 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

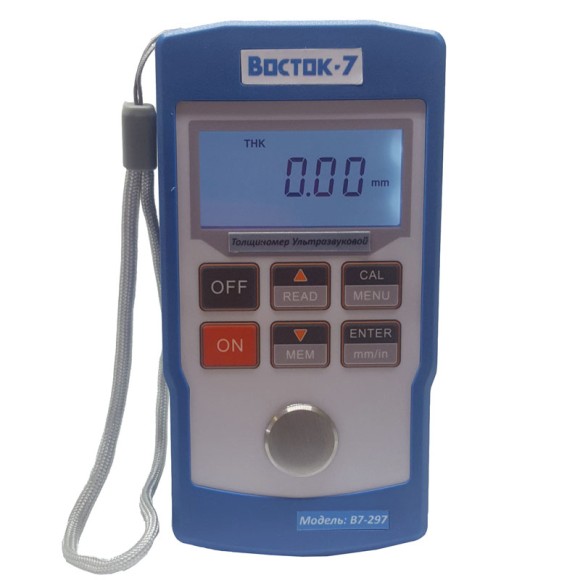

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

Толщиномеры ультразвуковые В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм (по стали) с 4 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в т. ч. коррозию. Память на 400 измерений. Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). Специализированные режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка, а при использовании двойного эхо-сигнала можно точно измерить фактическую толщину основного металла без необходимости удаления с него покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).
