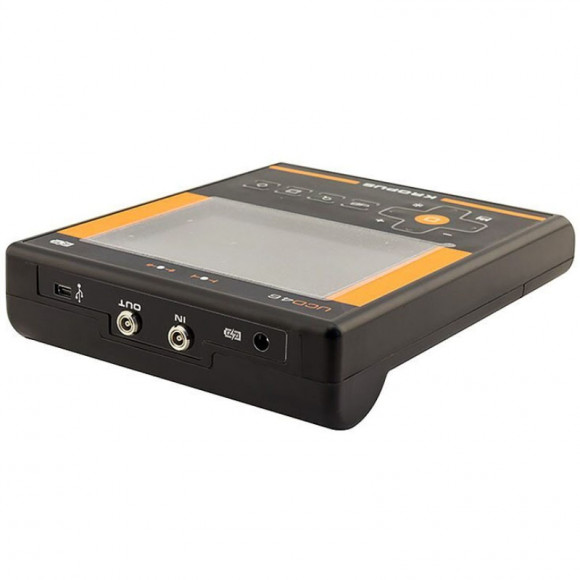

Ультразвуковой дефектоскоп УСД-46 Lite— компактный и легкий прибор. Оптимальный вариант для командировок и полевых работ. При его создании за основу была взята высокомощная и надежная схемотехника предшественников, в итоге получился новый прибор, позволяющий решение любых задач, встающих перед специалистами при проведении ручной дефектоскопии.
Полное описание
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Все характеристики
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
348 000
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы2
«КРОПУС», Россия


Ультразвуковой дефектоскоп УСД-46 Lite — прибор, который идеален для использования в полевых выездах благодаря малому весу и габаритам. В нем оставлено все лучшее, что было в предшествующей серии, и добавлен новый функционал, позволяющий решение любых задач при проведении дефектоскопии вручную


Дефектоскоп имеет сертификат Госстандарта РФ, зарегистрирован в Госреестре РФ и разрешен к применению в России и государствах СНГ.

Преимущества:

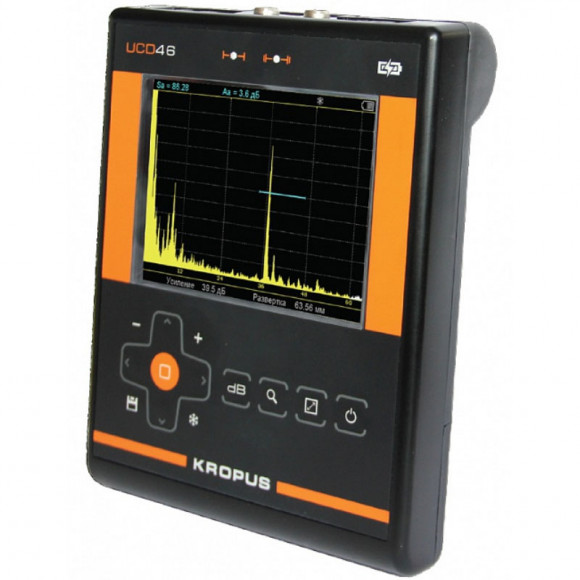

  • TFT-дисплей высокой контрастности, позволяющий легкое чтение данных под любым углом, устойчивый к низким температурам, имеет разрешение 320х240.
  • Автономная работа от мощного Li-полимерного аккумулятора в течение 12 часов.

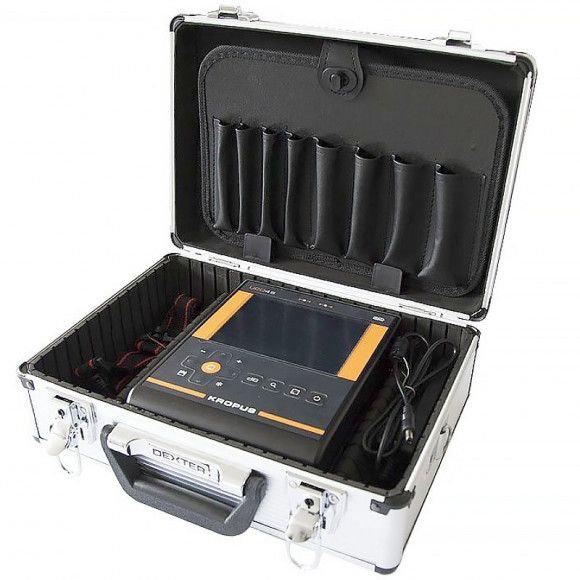

  • Удобство работы в поле обеспечивает удобный чехол с двумя креплениями.
  • Прибор автоматически выполняет калибровку.
  • Для вызова из базы данных нужную настройку достаточно одного нажатия кнопки.
  • Возможность одновременно измерять амплитуду сигнала и координаты его положения.
  • Имеется режим огибающей.
  • Большой объем памяти.
  • Возможность конструировать любые типы протоколов УЗК.
  • Функция протоколирования результатов и их просмотра в дефектоскопе и на ПК.
  • Специальное ПО автоматически обрабатывает результаты УКЗ и разделяет в соответствующие базы.
  • Возможность работы с 'замороженным' (статичным) изображением сигнала.
  • Поддержка большинства функций предыдущей модели.
  • Возможность регулировки подсветки и настройки цветовых схем.
  • Одновременный контроль двух зон с использованием для каждой собственной логики поиска дефектных мест.
  • В памяти прибора сохраняется до 100 настроек и 1000 протоколов контроля.
  • Ввод настроек можно осуществлять непосредственно с клавиатуры прибора.
  • С помощью интерфейса USB на ПК передаются А-развертки, итоги УЗК и параметры работы.
  • Возможность питания от внешнего блока.

Встроено 7 контуров согласования.

Реализованный в ультразвуковом дефектоскопе УСД-46 алгоритм записи огибающей максимума сигнала позволяет построить огибающую, запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

Характеристики


Развертка: мин.: 0 -1,37 мм ; макс.: 0 - 1000 мкс (2975 мм сталь);
Диапазон скоростей: 1000 - 9999 м/с
Задержка: от -0,5 мкс до 994.5 мкс
Максимальная длина контролируемого материала (сталь): до 2975 мм (эхо-режим), 5950 мм (теневой режим)
Задержка в призме: 0 - 100 мкс с точностью 0,01 мкс
Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс: 50 ом / 600 Ом
Зондирующий импульс: радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ: до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель: широкополосный 0.5-20 МГц (-6 дБ) 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей : 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ): диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК): построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки). Отображение сигналов на экране (визуализация) А-скан
Дополнительная клавиша +dB: программируемая
Автоматическая калибровка задержки в призме: по СО-3, V-2, образцу с отражателем
Автоматическая калибровка диапазона контроля при заданной толщине шва: есть
Автоматическая калибровка скорости УЗК: есть
Отсечка: компенсированная, 0 - 80% высоты экрана
Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая
Режимы работы АСД: дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Функция АРД: нет
Цифровая фильтрация сигнала: есть
Аналоговая фильтрация сигнала: есть
Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность: 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды: в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала (AWS 1.1) в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Сравнение с сохраненным эталонным сигналом: Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1:только запись референсного сигнала
Обработка изображения на экране после «заморозки» экрана: Полнофункциональная обработка и анализ
Дисплей: Цветной высококонтрастный, TFT 320 х 240 точек, (115 х 85 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности: есть
Язык меню: русский, английский
Память: 100 настроек с А-сигналом и названием, 100 настроек типовых преобразователей; 1000 (50 файлов по 25) протоколов контроля
Интерфейс: USB
Разъемы преобразователей: 2 х Lemo 00
Аккумуляторы: встроенный, 11В, 5А/ч
Время работы: до 12 часов
Внешнее питание: блок питания 220 В AC
Напряжение питания : 9В / 2,5А DC
Диапазон рабочих температур: от -25°C до +55°C
Размер (В x Ш x Д): 205 мм x 160 мм x 43 мм
Вес: 0,87 кг
Производитель«КРОПУС», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Только стандартый набор функций Да
НизкочастотныйНет
Легкий и компактныйДа
Внесен в госреестрВнесен

Ультразвуковой дефектоскоп УСД-46 отзывы

Средняя оценка покупателей:(2)4.50 из 5 звезд

1
1
0
0
0
Д
Ультразвуковой дефектоскоп УСД-46

Крутая вещь! Оснащен TFT-дисплеем высокой контрастности, что позволяет легко читать данные под любым углом, и при этом не подвисает и не тормозит даже при низких температурах, так как устойчив к ним. Большой объем памяти. Можно хранить множество результатов и не беспокоиться о нехватке места.

В
Ультразвуковой дефектоскоп УСД-46

В целом нормальный прибор за свою цену. Для стандартного контроля сварных соединений самое то. Несколько раз брали его на монтаж. Легкий, удобно работать.
